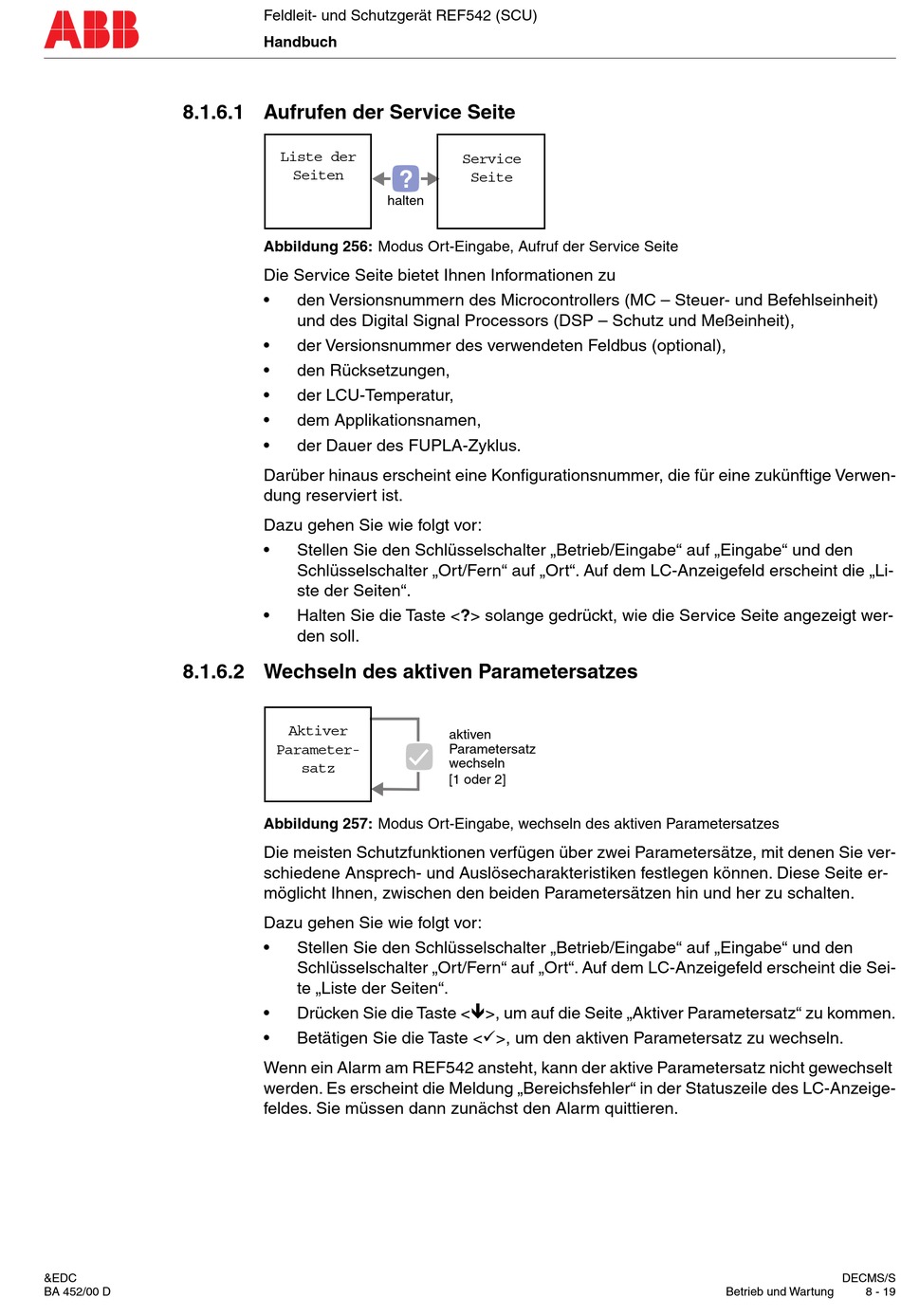

8.1.6.1 Aufrufen der Service Seite
8.1.6.2 Wechseln des aktiven Parametersatzes
&EDC
BA 452/00 D
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Liste der
Seiten
?
halten
Abbildung 256: Modus Ort-Eingabe, Aufruf der Service Seite
Die Service Seite bietet Ihnen Informationen zu
•
den Versionsnummern des Microcontrollers (MC – Steuer- und Befehlseinheit)
und des Digital Signal Processors (DSP – Schutz und Meßeinheit),
•
der Versionsnummer des verwendeten Feldbus (optional),
•
den Rücksetzungen,
•
der LCU-Temperatur,
•
dem Applikationsnamen,
•
der Dauer des FUPLA-Zyklus.
Darüber hinaus erscheint eine Konfigurationsnummer, die für eine zukünftige Verwen-
dung reserviert ist.
Dazu gehen Sie wie folgt vor:
•
Stellen Sie den Schlüsselschalter „Betrieb/Eingabe" auf „Eingabe" und den
Schlüsselschalter „Ort/Fern" auf „Ort". Auf dem LC-Anzeigefeld erscheint die „Li-
ste der Seiten".
•
Halten Sie die Taste <?> solange gedrückt, wie die Service Seite angezeigt wer-
den soll.
Aktiver
Parameter-
satz
Abbildung 257: Modus Ort-Eingabe, wechseln des aktiven Parametersatzes
Die meisten Schutzfunktionen verfügen über zwei Parametersätze, mit denen Sie ver-
schiedene Ansprech- und Auslösecharakteristiken festlegen können. Diese Seite er-
möglicht Ihnen, zwischen den beiden Parametersätzen hin und her zu schalten.
Dazu gehen Sie wie folgt vor:
•
Stellen Sie den Schlüsselschalter „Betrieb/Eingabe" auf „Eingabe" und den
Schlüsselschalter „Ort/Fern" auf „Ort". Auf dem LC-Anzeigefeld erscheint die Sei-
te „Liste der Seiten".
•
Drücken Sie die Taste <%>, um auf die Seite „Aktiver Parametersatz" zu kommen.
•
Betätigen Sie die Taste <#>, um den aktiven Parametersatz zu wechseln.
Wenn ein Alarm am REF542 ansteht, kann der aktive Parametersatz nicht gewechselt
werden. Es erscheint die Meldung „Bereichsfehler" in der Statuszeile des LC-Anzeige-
feldes. Sie müssen dann zunächst den Alarm quittieren.
Service
Seite
aktiven
Parametersatz
wechseln
[1 oder 2]
DECMS/S
Betrieb und Wartung
8 - 19
