Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Konfiguration

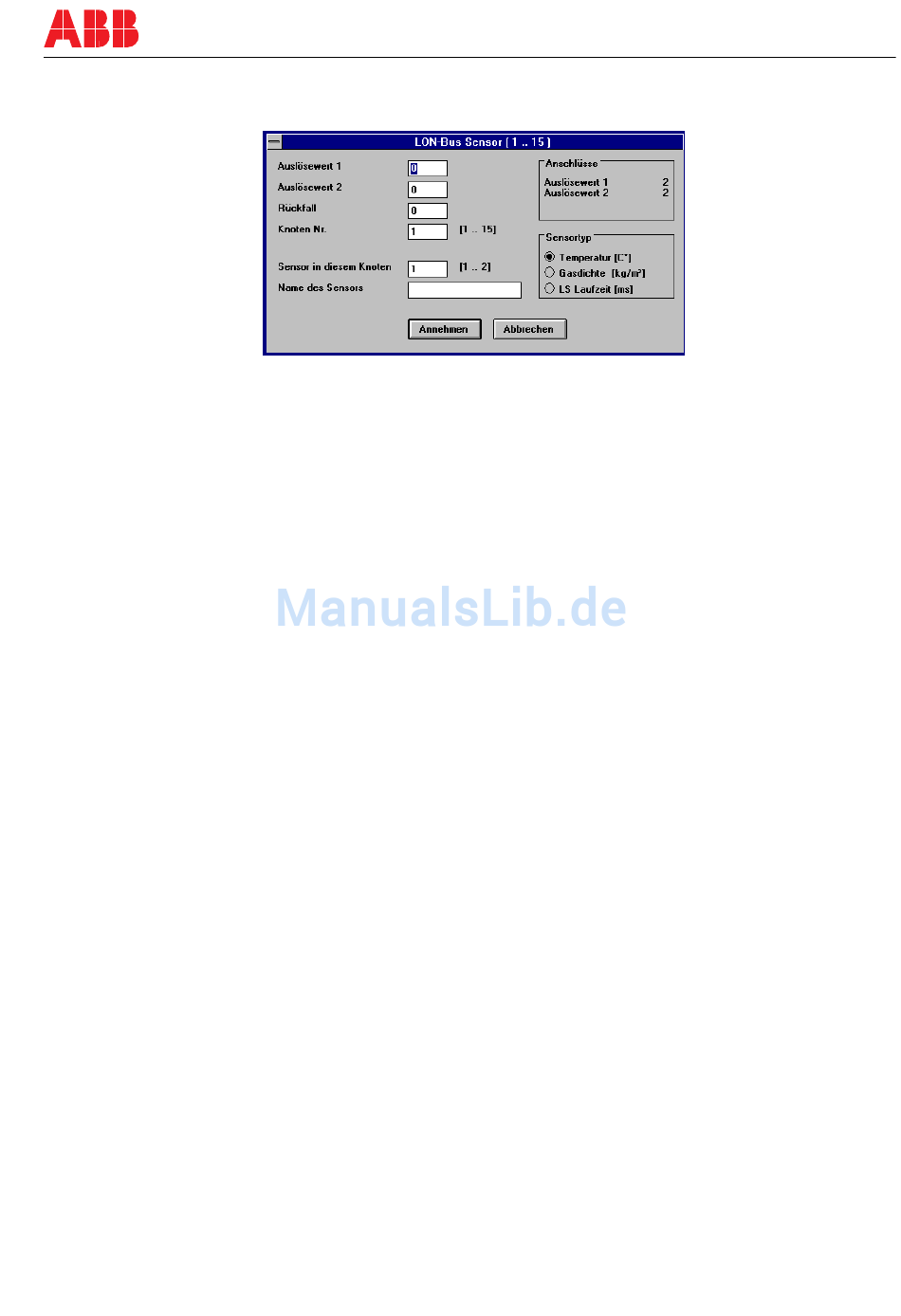

Abbildung 128: Konfigurationsdialog LON-Sensor
Eingabefeld Auslösewert 1/Auslösewert 2: Geben Sie hier die Temperaturwer-
te in °C ein, ab denen die Ausgänge Auslösewert 1 (Level 1) bzw. Auslöse-
wert 2 (Level 2) eine logische 1 liefern sollen.
Einstellbereich: 0 ... 65.000 °C (Schrittweite: 1 °C)
Voreinstellung: 0
Eingabefeld Rückfall: Hier können Sie einen prozentualen Anteil des Auslösewer-
tes angeben, ab dem die logische 1 des entsprechenden Ausgangs zurückgenommen
wird. Diese prozentuale Anteil gilt für beide Auslösewerte.
Einstellbereich: 0 ... 65.000% (Schrittweite: 1%)
Voreinstellung: 0
Eingabefeld Knoten Nr.: Geben Sie hier die Knotennummer des LON-Netzwerks
ein, an dem der LON-Sensor angeschlossen ist.
Einstellbereich: 1 ... 15 (Schrittweite 1)
Voreinstellung: 1
Eingabefeld Sensor in diesem Knoten: Hier tragen Sie die Nummer des Sensors
am obigen Knoten ein.
Einstellbereich: 1 oder 2
Voreinstellung: 1
Eingabefeld Name des Sensors: Tragen Sie hier den Namen bzw. die Beschreibung
des Sensors ein, um ihn auch von anderen konfigurierten Sensoren zu unterscheiden.
Einstellbereich: 0 ... 18 Zeichen (Standardzeichensatz)
Voreinstellung: leer
Informationsfeld Anschlüsse: Auflistung der Anschlüsse des Funktionsblocks mit
nebenstehender Verbindungsnummer. Die Verbindungsnummern 1 (an einem Ein-
gang) und 2 (an einem Ausgang) erscheinen, wenn an dem Funktionsblock noch kei-
ne Verbindungen angeschlossen wurden.
Optionsfeld Sensortyp: Markieren Sie hier die Option Temperatur [°C]. Die anderen
Optionen sind für eine zukünftige Verwendung bereits in den Dialog integriert, haben
jetzt jedoch noch keine Funktion.
Schaltfläche Annehmen: Alle Einstellungen werden in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
Schaltfläche Abbrechen: Keine Einstellung wird in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
DECMS/S
Einstellung des REF542 5 - 89
