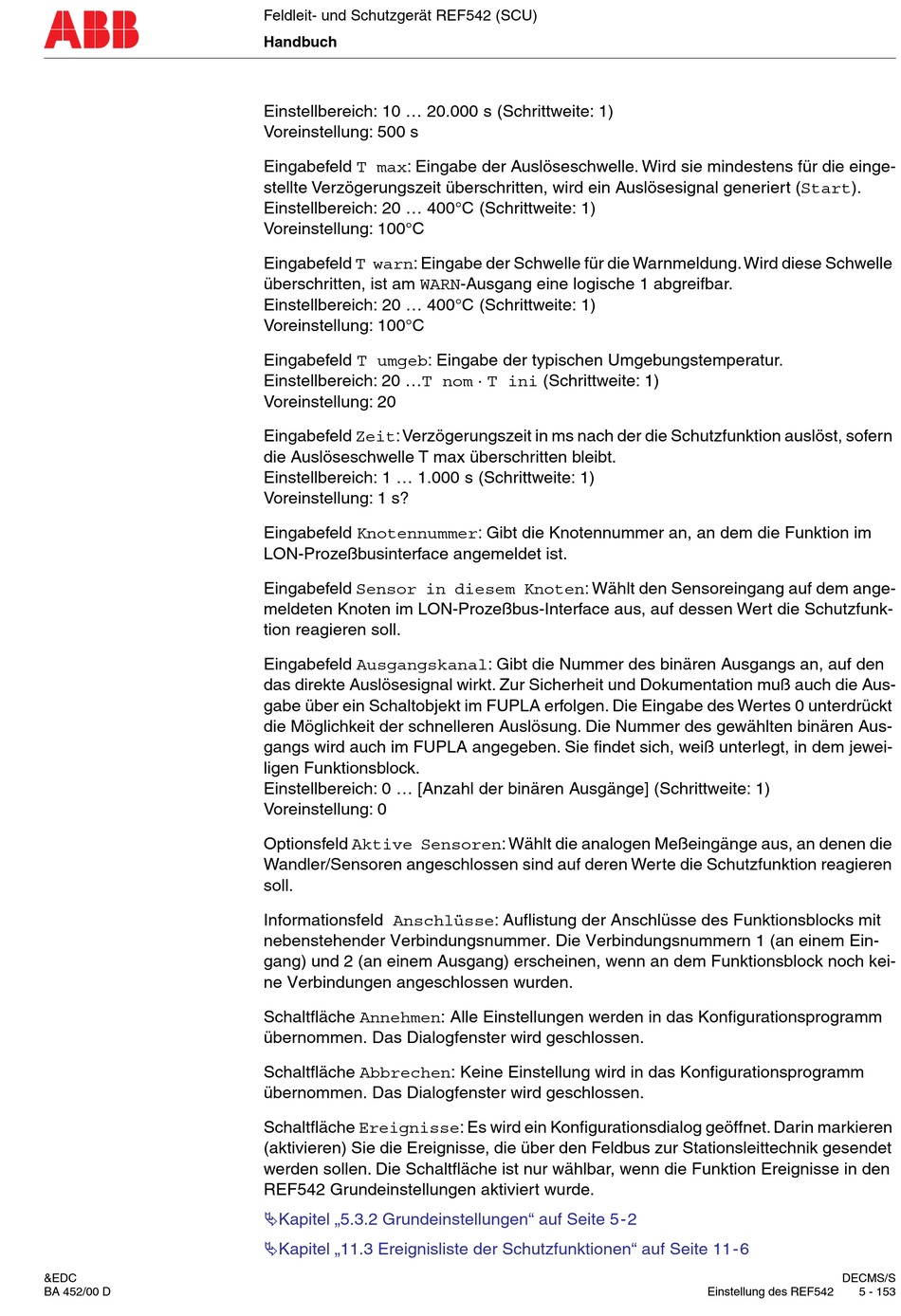

&EDC
BA 452/00 D
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Einstellbereich: 10 ... 20.000 s (Schrittweite: 1)
Voreinstellung: 500 s
Eingabefeld T max: Eingabe der Auslöseschwelle. Wird sie mindestens für die einge-
stellte Verzögerungszeit überschritten, wird ein Auslösesignal generiert (Start).
Einstellbereich: 20 ... 400°C (Schrittweite: 1)
Voreinstellung: 100°C
Eingabefeld T warn: Eingabe der Schwelle für die Warnmeldung. Wird diese Schwelle
überschritten, ist am WARN-Ausgang eine logische 1 abgreifbar.
Einstellbereich: 20 ... 400°C (Schrittweite: 1)
Voreinstellung: 100°C
Eingabefeld T umgeb: Eingabe der typischen Umgebungstemperatur.
Einstellbereich: 20 ...T nom · T ini (Schrittweite: 1)
Voreinstellung: 20
Eingabefeld Zeit: Verzögerungszeit in ms nach der die Schutzfunktion auslöst, sofern
die Auslöseschwelle T max überschritten bleibt.
Einstellbereich: 1 ... 1.000 s (Schrittweite: 1)
Voreinstellung: 1 s?
Eingabefeld Knotennummer: Gibt die Knotennummer an, an dem die Funktion im
LON-Prozeßbusinterface angemeldet ist.
Eingabefeld Sensor in diesem Knoten: Wählt den Sensoreingang auf dem ange-
meldeten Knoten im LON-Prozeßbus-Interface aus, auf dessen Wert die Schutzfunk-
tion reagieren soll.
Eingabefeld Ausgangskanal: Gibt die Nummer des binären Ausgangs an, auf den
das direkte Auslösesignal wirkt. Zur Sicherheit und Dokumentation muß auch die Aus-
gabe über ein Schaltobjekt im FUPLA erfolgen. Die Eingabe des Wertes 0 unterdrückt
die Möglichkeit der schnelleren Auslösung. Die Nummer des gewählten binären Aus-
gangs wird auch im FUPLA angegeben. Sie findet sich, weiß unterlegt, in dem jewei-
ligen Funktionsblock.
Einstellbereich: 0 ... [Anzahl der binären Ausgänge] (Schrittweite: 1)
Voreinstellung: 0
Optionsfeld Aktive Sensoren: Wählt die analogen Meßeingänge aus, an denen die
Wandler/Sensoren angeschlossen sind auf deren Werte die Schutzfunktion reagieren
soll.
Informationsfeld Anschlüsse: Auflistung der Anschlüsse des Funktionsblocks mit
nebenstehender Verbindungsnummer. Die Verbindungsnummern 1 (an einem Ein-
gang) und 2 (an einem Ausgang) erscheinen, wenn an dem Funktionsblock noch kei-
ne Verbindungen angeschlossen wurden.
Schaltfläche Annehmen: Alle Einstellungen werden in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
Schaltfläche Abbrechen: Keine Einstellung wird in das Konfigurationsprogramm
übernommen. Das Dialogfenster wird geschlossen.
Schaltfläche Ereignisse: Es wird ein Konfigurationsdialog geöffnet. Darin markieren
(aktivieren) Sie die Ereignisse, die über den Feldbus zur Stationsleittechnik gesendet
werden sollen. Die Schaltfläche ist nur wählbar, wenn die Funktion Ereignisse in den
REF542 Grundeinstellungen aktiviert wurde.
"Kapitel „5.3.2 Grundeinstellungen" auf Seite 5-2
"Kapitel „11.3 Ereignisliste der Schutzfunktionen" auf Seite 11-6
DECMS/S
Einstellung des REF542
5 - 153
