5.4.3.5 UND-Gatter

5.4.3.6 ODER-Gatter

&EDC
BA 452/00 D
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch

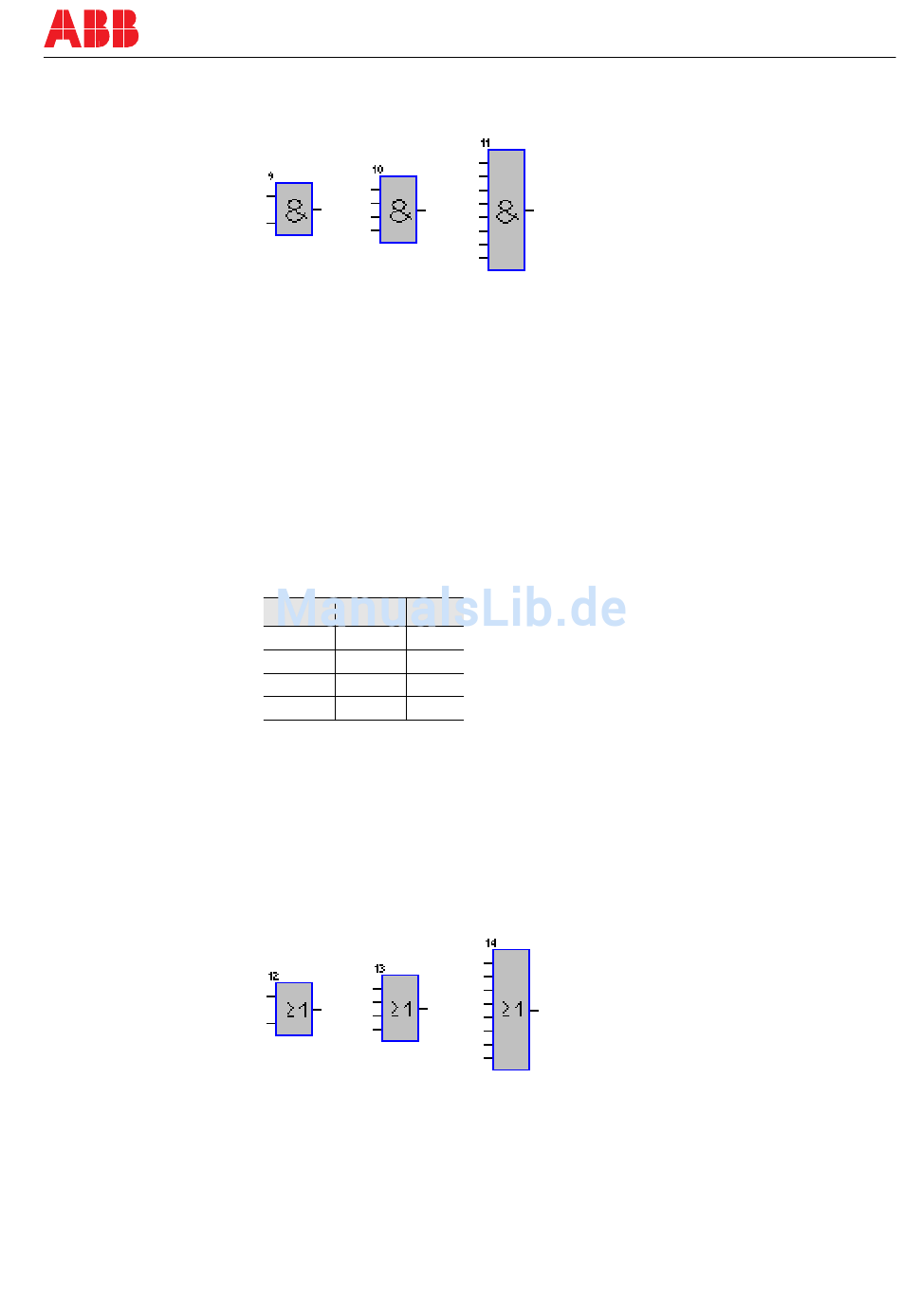

Abbildung 99: Funktionsblöcke UND-Gatter mit verschiedener Eingangszahl
Funktion
Die UND-Gatter führen eine logische UND-Verknüpfung ihrer Eingänge (links am
Funktionsblock) durch. Das Ergebnis dieser logischen Operation ist am Ausgang
(rechts am Funktionsblock) verfügbar.
Am Ausgang erscheint daher eine logisch 1, wenn alle Eingänge auf logisch 1 liegen.
Die oben abgebildeten UND-Gatter unterscheiden sich nur über die Anzahl der Ein-
gänge.
Logiktabelle
Die untenstehende Logiktabelle verdeutlicht beispielhaft die Funktion des UND-Gat-
ters mit zwei Eingängen.
Ein 1 Ein 2 Aus
0 0 0
0 1 0
1 0 0
1 1 1
Konfiguration
Im Konfigurationsdialog erscheinen die Anschlüsse des Funktionsblocks mit den dar-
an angeschlossenen Verbindungsnummern. Eingaben sind nicht möglich.
Die Verbindungsnummern 1 (an einem Eingang) und 2 (an einem Ausgang) erschei-
nen, wenn an dem Funktionsblock noch keine Verbindungen angeschlossen wurden.
Diese Angaben werden dann mit der Schaltfläche Annehmen bestätigt.
Abbildung 100: Funktionsblöcke ODER-Gatter mit verschiedenen Ausgangszahlen
Funktion
Die ODER-Gatter führen eine logische ODER-Verknüpfung ihrer Eingänge (links am
Funktionsblock) durch. Das Ergebnis dieser logischen Operation ist am Ausgang
(rechts am Funktionsblock) verfügbar.
Am Ausgang erscheint daher eine logisch 1, wenn einer der Eingänge auf logisch 1
liegt.
DECMS/S
Einstellung des REF542 5 - 71
