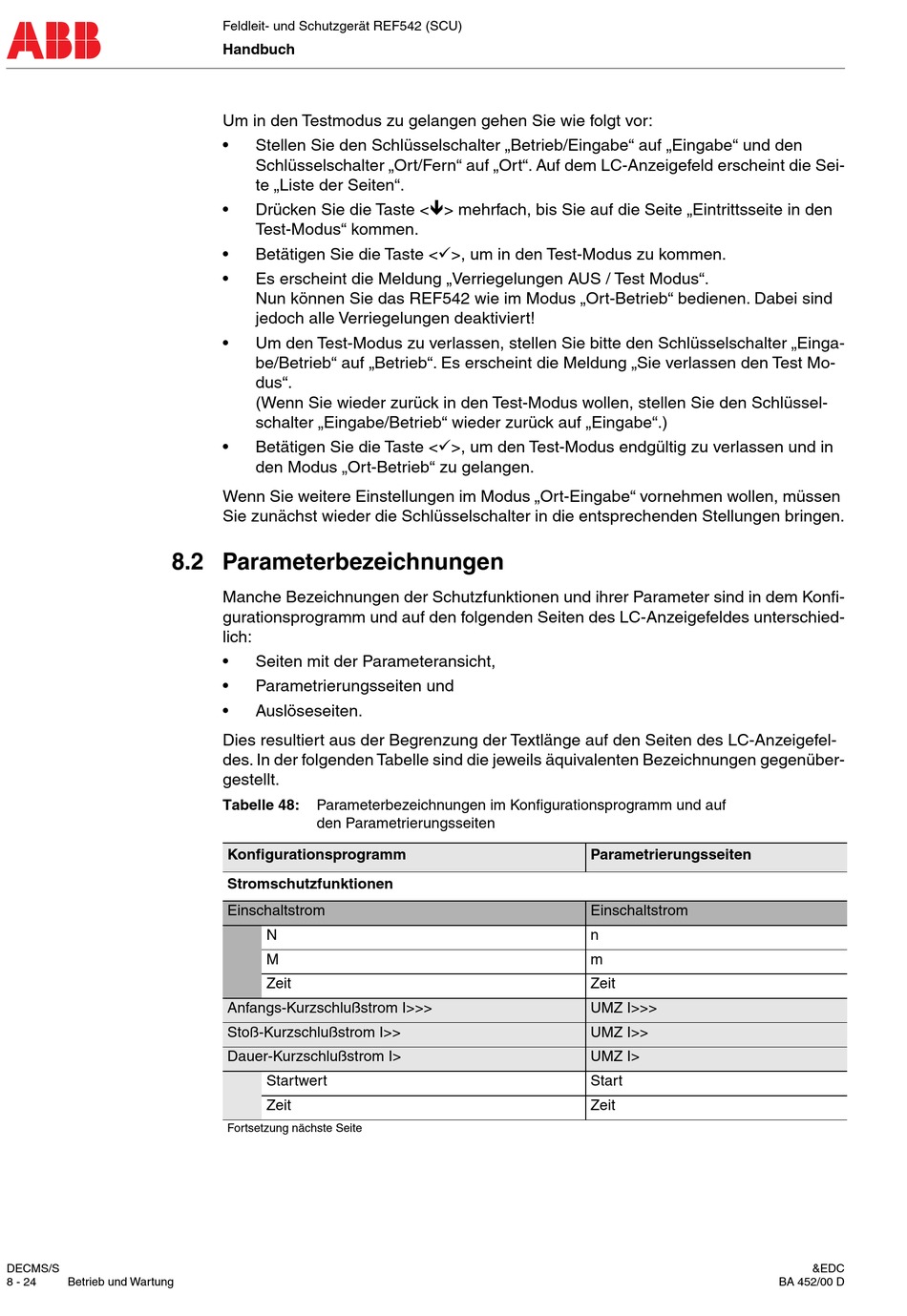

8.2 Parameterbezeichnungen
DECMS/S
8 - 24
Betrieb und Wartung
Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Um in den Testmodus zu gelangen gehen Sie wie folgt vor:
•
Stellen Sie den Schlüsselschalter „Betrieb/Eingabe" auf „Eingabe" und den
Schlüsselschalter „Ort/Fern" auf „Ort". Auf dem LC-Anzeigefeld erscheint die Sei-
te „Liste der Seiten".
•
Drücken Sie die Taste <%> mehrfach, bis Sie auf die Seite „Eintrittsseite in den
Test-Modus" kommen.
•
Betätigen Sie die Taste <#>, um in den Test-Modus zu kommen.
•
Es erscheint die Meldung „Verriegelungen AUS / Test Modus".
Nun können Sie das REF542 wie im Modus „Ort-Betrieb" bedienen. Dabei sind
jedoch alle Verriegelungen deaktiviert!
•
Um den Test-Modus zu verlassen, stellen Sie bitte den Schlüsselschalter „Einga-
be/Betrieb" auf „Betrieb". Es erscheint die Meldung „Sie verlassen den Test Mo-
dus".
(Wenn Sie wieder zurück in den Test-Modus wollen, stellen Sie den Schlüssel-
schalter „Eingabe/Betrieb" wieder zurück auf „Eingabe".)
•
Betätigen Sie die Taste <#>, um den Test-Modus endgültig zu verlassen und in
den Modus „Ort-Betrieb" zu gelangen.
Wenn Sie weitere Einstellungen im Modus „Ort-Eingabe" vornehmen wollen, müssen
Sie zunächst wieder die Schlüsselschalter in die entsprechenden Stellungen bringen.
Manche Bezeichnungen der Schutzfunktionen und ihrer Parameter sind in dem Konfi-
gurationsprogramm und auf den folgenden Seiten des LC-Anzeigefeldes unterschied-
lich:
•
Seiten mit der Parameteransicht,
•
Parametrierungsseiten und
•
Auslöseseiten.
Dies resultiert aus der Begrenzung der Textlänge auf den Seiten des LC-Anzeigefel-
des. In der folgenden Tabelle sind die jeweils äquivalenten Bezeichnungen gegenüber-
gestellt.
Tabelle 48:
Parameterbezeichnungen im Konfigurationsprogramm und auf
den Parametrierungsseiten
Konfigurationsprogramm
Stromschutzfunktionen
Einschaltstrom
N
M
Zeit
Anfangs-Kurzschlußstrom I>>>
Stoß-Kurzschlußstrom I>>
Dauer-Kurzschlußstrom I>
Startwert
Zeit
Fortsetzung nächste Seite
Parametrierungsseiten
Einschaltstrom
n
m
Zeit
UMZ I>>>
UMZ I>>
UMZ I>
Start
Zeit
&EDC
BA 452/00 D
