DECMS/S
5 - 56
Einstellung des REF542

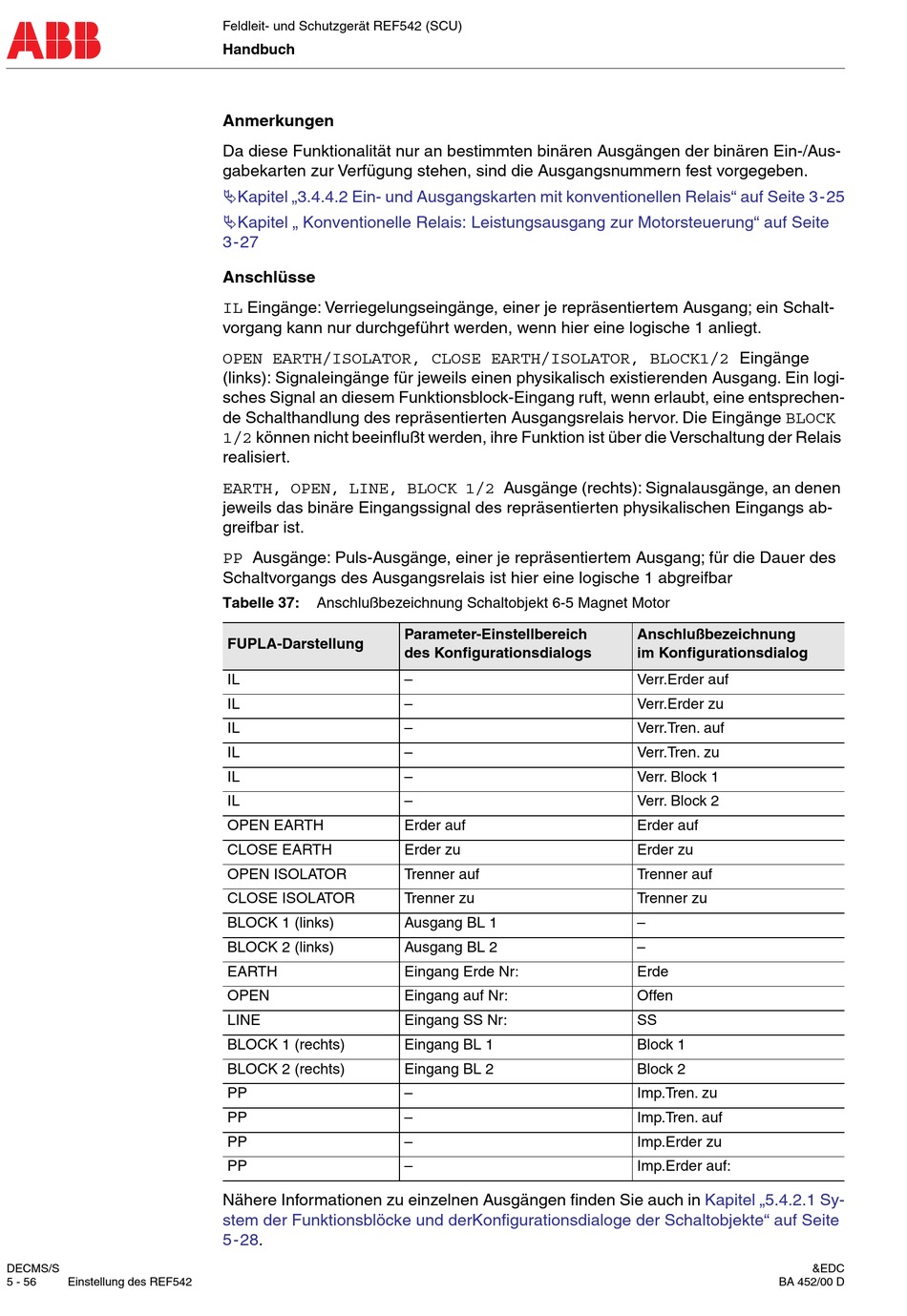

Feldleit- und Schutzgerät REF542 (SCU)
Handbuch
Anmerkungen
Da diese Funktionalität nur an bestimmten binären Ausgängen der binären Ein-/Aus-
gabekarten zur Verfügung stehen, sind die Ausgangsnummern fest vorgegeben.
"Kapitel „3.4.4.2 Ein- und Ausgangskarten mit konventionellen Relais" auf Seite 3-25
"Kapitel „ Konventionelle Relais: Leistungsausgang zur Motorsteuerung" auf Seite
3-27
Anschlüsse
IL Eingänge: Verriegelungseingänge, einer je repräsentiertem Ausgang; ein Schalt-
vorgang kann nur durchgeführt werden, wenn hier eine logische 1 anliegt.
OPEN EARTH/ISOLATOR, CLOSE EARTH/ISOLATOR, BLOCK1/2 Eingänge
(links): Signaleingänge für jeweils einen physikalisch existierenden Ausgang. Ein logi-
sches Signal an diesem Funktionsblock-Eingang ruft, wenn erlaubt, eine entsprechen-
de Schalthandlung des repräsentierten Ausgangsrelais hervor. Die Eingänge BLOCK
1/2 können nicht beeinflußt werden, ihre Funktion ist über die Verschaltung der Relais
realisiert.
EARTH, OPEN, LINE, BLOCK 1/2 Ausgänge (rechts): Signalausgänge, an denen
jeweils das binäre Eingangssignal des repräsentierten physikalischen Eingangs ab-
greifbar ist.
PP Ausgänge: Puls-Ausgänge, einer je repräsentiertem Ausgang; für die Dauer des
Schaltvorgangs des Ausgangsrelais ist hier eine logische 1 abgreifbar
Tabelle 37:
Anschlußbezeichnung Schaltobjekt 6-5 Magnet Motor
FUPLA-Darstellung
IL
IL
IL
IL
IL
IL
OPEN EARTH
CLOSE EARTH
OPEN ISOLATOR
CLOSE ISOLATOR
BLOCK 1 (links)
BLOCK 2 (links)
EARTH
OPEN
LINE
BLOCK 1 (rechts)
BLOCK 2 (rechts)
PP
PP
PP
PP
Nähere Informationen zu einzelnen Ausgängen finden Sie auch in
stem der Funktionsblöcke und derKonfigurationsdialoge der Schaltobjekte" auf Seite
5-28.
Parameter-Einstellbereich
des Konfigurationsdialogs
–
–
–
–
–
–
Erder auf
Erder zu
Trenner auf
Trenner zu
Ausgang BL 1
Ausgang BL 2
Eingang Erde Nr:
Eingang auf Nr:
Eingang SS Nr:
Eingang BL 1
Eingang BL 2
–
–
–
–
Anschlußbezeichnung
im Konfigurationsdialog
Verr.Erder auf
Verr.Erder zu
Verr.Tren. auf
Verr.Tren. zu
Verr. Block 1
Verr. Block 2
Erder auf
Erder zu
Trenner auf
Trenner zu
–
–
Erde
Offen
SS
Block 1
Block 2
Imp.Tren. zu
Imp.Tren. auf
Imp.Erder zu
Imp.Erder auf:
Kapitel „5.4.2.1 Sy-
BA 452/00 D
&EDC
