Stryker Power-LOAD Bedienungsanleitung Seite 218

W W A A R R N N U U N N G G - - Immer ausreichend Freiraum für den Stoßdämpfer einrechnen. Ein nicht ausreichender Freiraum für den
Stoßdämpfer kann Verletzungen des Patienten oder Bedieners verursachen.
3. Die erste Position der Befestigungshalterung für die Bodenplatte (6390-101-108) (Abbildung 4) (nahe dem Fußende)
suchen. An dieser Stelle gibt es den größten Radfreiraum.
• Um die Trage näher an das Kopfende des Patientenraums des Fahrzeugs zu bringen, eine andere Position für die
Bodenplattenbefestigung wählen.
• Sicherstellen, dass sich die Position nicht weiter als um den in Schritt 2 berechneten Wert von der ersten Position
entfernt befindet. Ausreichend Raum lassen, damit das Tragegestell den Fahrzeugstoßdämpfer passieren kann.
• Die Halterung (Abbildung 5) umdrehen, um die Montageposition um weitere 2 Zoll (5 cm) in Richtung des Kopfendes
zu verlagern.

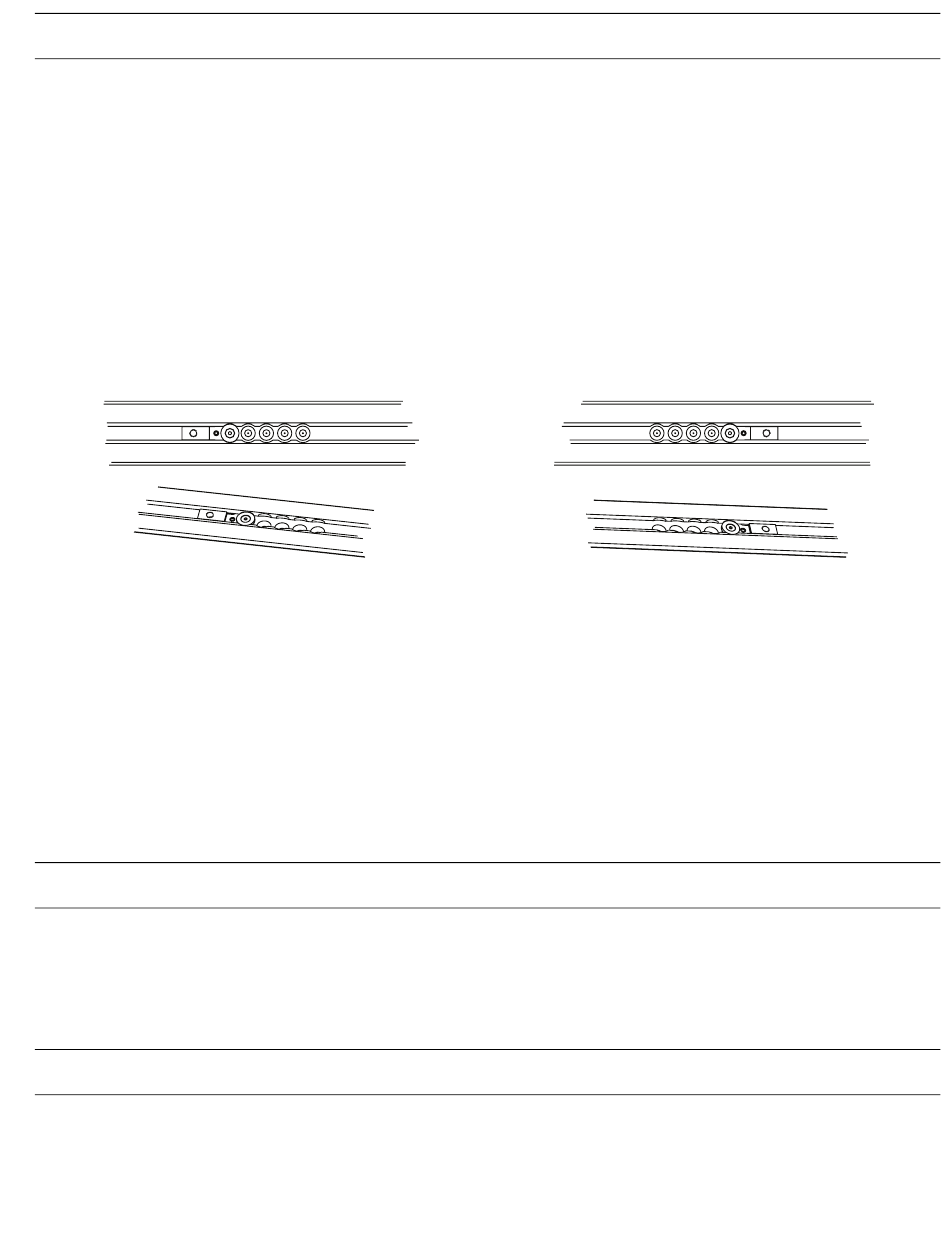

• Abbildung 4 zeigt die Position für den größten Radfreiraum vom Stoßdämpfer. Abbildung 5 zeigt die Position für den
geringsten Radfreiraum vom Stoßdämpfer und stellt eine Verschiebung um 8 Zoll (20,3 cm) weiter nach innen als
die erste Position dar. Die Position wählen, die den geeigneten Radfreiraum für Ihre Fahrzeugkonfiguration bietet. In
Abbildung 4 und Abbildung 5 unten bezeichnet (A) das Kopfende des Patientenraums des Fahrzeugs und (B) das
Fußende.
B
A A b b b b i i l l d d u u n n g g 4 4 – – G G r r ö ö ß ß t t e e r r R R a a d d f f r r e e i i r r a a u u m m
4. Mit einem 5/32-Zoll-Sechskantschlüssel eine Senkkopfschraube (0001-194-000) an der Befestigungshalterung für den
Unteranker (6390-001-110) anbringen, um die Befestigungshalterung für die Bodenplatte (6390-101-108) zu sichern.
5. Die Schritte 3 und 4 für die drei anderen Positionen in der Bodenplattenbaugruppe wiederholen.
H H i i n n w w e e i i s s - - Die Position dieser drei Befestigungshalterungen für die Bodenplatte muss jeweils der Position entsprechen,
die in Schritt 3 gewählt wurde.
6. Das Anker-Fahrzeug-Kabel (639000010135) in die Unterseite des Ankers führen und durch das Fenster auf der Seite
des Ankers herausziehen (Abbildung 6).
7. Den Anker über den Montagelöchern positionieren. Überschüssigen Draht zurück durch die Stromkabeldurchführung
aus Gummi führen.
W W A A R R N N U U N N G G - - Immer alle Öffnungen zur Außenseite des Fahrzeugs abdichten, um ein Eindringen von Abgasen in den
Patientenraum des Fahrzeugs zu verhindern.
H H i i n n w w e e i i s s - - Silikondichtmasse auf die Gummistromkabeldurchführung auftragen, um den elektrischen Durchgang
vollständig zu versiegeln.
8. Die Ankerbaugruppe (C) vorsichtig oben auf der Bodenplattenbaugruppe (D) (Abbildung 6) positionieren und den
überschüssigen Draht in der Bodenplattenaussparung verlegen. Die vier Löcher mit den Befestigungshalterungen für
die Bodenplatte ausrichten.
V V O O R R S S I I C C H H T T - - Immer sicherstellen, dass sich die Drähte in der Bodenplattenaussparung befinden und bei der
Installation der Ankerbaugruppe nicht von dieser gequetscht werden.
DE 16
A
A A b b b b i i l l d d u u n n g g 5 5 – – U U m m d d r r e e h h e e n n d d e e r r H H a a l l t t e e r r u u n n g g
B A
6390-809-005 Rev AA.0
