A A V V V V E E R R T T E E N N Z Z A A - - Lasciare sempre uno spazio libero per il paraurti. Se lo spazio libero per il paraurti non è adeguato, il
paziente o l'operatore potrebbe subire lesioni.
3. Individuare il primo punto della staffa di fissaggio della piastra a pavimento (6390-101-108) (Figura 4) (vicino al lato
piedi). Questo punto offre il massimo spazio per le ruote.
• Per avvicinare la barella al lato testa della cabina paziente del veicolo, scegliere un altro punto di attacco della
piastra a pavimento.
• Accertarsi che il punto non disti dal primo punto più del valore calcolato al punto 2. Lasciare uno spazio sufficiente
per consentire alla base della barella di lasciare libero il paraurti del veicolo.
• Ribaltare la staffa (Figura 5) per spostare il punto di montaggio di altri 2 pollici (5 cm) verso il lato testa.

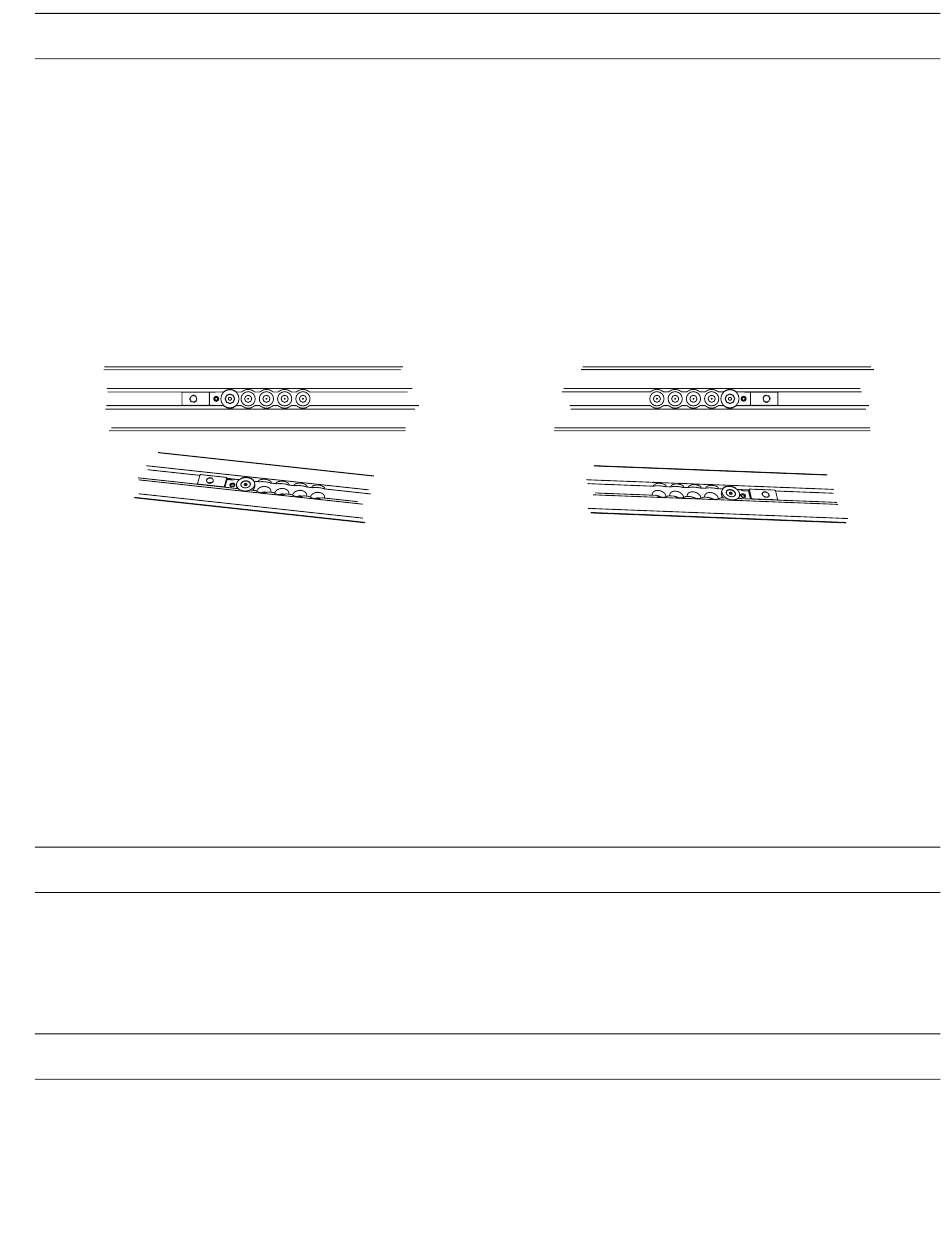

• Figura 4 mostra il punto con lo spazio libero massimo della ruota dal paraurti. Figura 5 mostra il punto con lo spazio
libero minimo della ruota dal paraurti e rappresenta uno spostamento di 8 pollici (20,3 cm) dal primo punto. Scegliere
il punto che offre lo spazio ruota più idoneo alla configurazione di interesse. In Figura 4 e Figura 5 sotto, (A)
rappresenta il lato testa della cabina paziente del veicolo e (B) rappresenta il lato piedi.
B
F F i i g g u u r r a a 4 4 – – S S p p a a z z i i o o l l i i b b e e r r o o m m a a s s s s i i m m o o d d e e l l l l a a r r u u o o t t a a
4. Con una chiave a brugola da 5/32 pollici, installare una vite a testa piatta (0001-194-000) sul fermo della staffa di
fissaggio dell'elemento di sottoancoraggio (6390-001-110) per fissare la staffa di fissaggio della piastra a pavimento
(6390-101-108).
5. Ripetere la procedura descritta ai punti 3 e 4 per gli altri punti nel gruppo della piastra a pavimento.
N N o o t t a a - - Le posizioni di queste tre staffe di fissaggio della piastra a pavimento devono corrispondere ai punti scelti al
punto 3.
6. Instradare il cavo di ancoraggio al veicolo (639000010135) nella parte inferiore dell'elemento di ancoraggio e farlo
uscire attraverso il foro sul lato dell'elemento di ancoraggio (Figura 6).
7. Posizionare l'elemento di ancoraggio sui fori di montaggio. Instradare l'eventuale filo in eccesso nell'anello di tenuta in
gomma per cavo elettrico.
A A V V V V E E R R T T E E N N Z Z A A - - Sigillare sempre tutti gli spazi liberi verso l'esterno del veicolo per prevenire la penetrazione dei fumi
di scarico nella cabina paziente del veicolo.
N N o o t t a a - - Applicare del sigillante al silicone all'anello di tenuta in gomma per cavo elettrico, in modo da sigillare
completamente il passacavo.
8. Posizionare con cautela il gruppo di ancoraggio (C) sul gruppo della piastra a pavimento (D) (Figura 6) e posizionare il
filo in eccesso nella cavità della piastra a pavimento. Allineare i quattro fori con le staffe di fissaggio della piastra a
pavimento.
A A T T T T E E N N Z Z I I O O N N E E - - Accertarsi sempre che i fili siano all'interno della cavità della piastra a pavimento e non siano
schiacciati dal gruppo di ancoraggio durante l'installazione del gruppo di ancoraggio stesso.
IT 16
A
B
F F i i g g u u r r a a 5 5 – – R R i i b b a a l l t t a a m m e e n n t t o o d d e e l l l l a a s s t t a a f f f f a a
A
