3. Find placeringen af det første gulvpladebeslag (6390-101-108) (Figur 4) (nær fodenden). Denne placering giver mest
friafstand ved hjulet.
•
Båren kan rykkes tættere på hovedenden af køretøjets patientrum ved at vælge en anden placering til
gulvpladebeslaget.
•
Sørg for, at denne placering ikke er længere fra den første placering end den værdi, som blev beregnet i trin 2. Sørg
for, at der er plads nok til, at bårebunden kan komme fri af køretøjets stopklods.
•
Vend beslaget (Figur 5) for at bevæge ophængsstedet yderligere 2 tommer (5 cm) mod hovedenden.
•

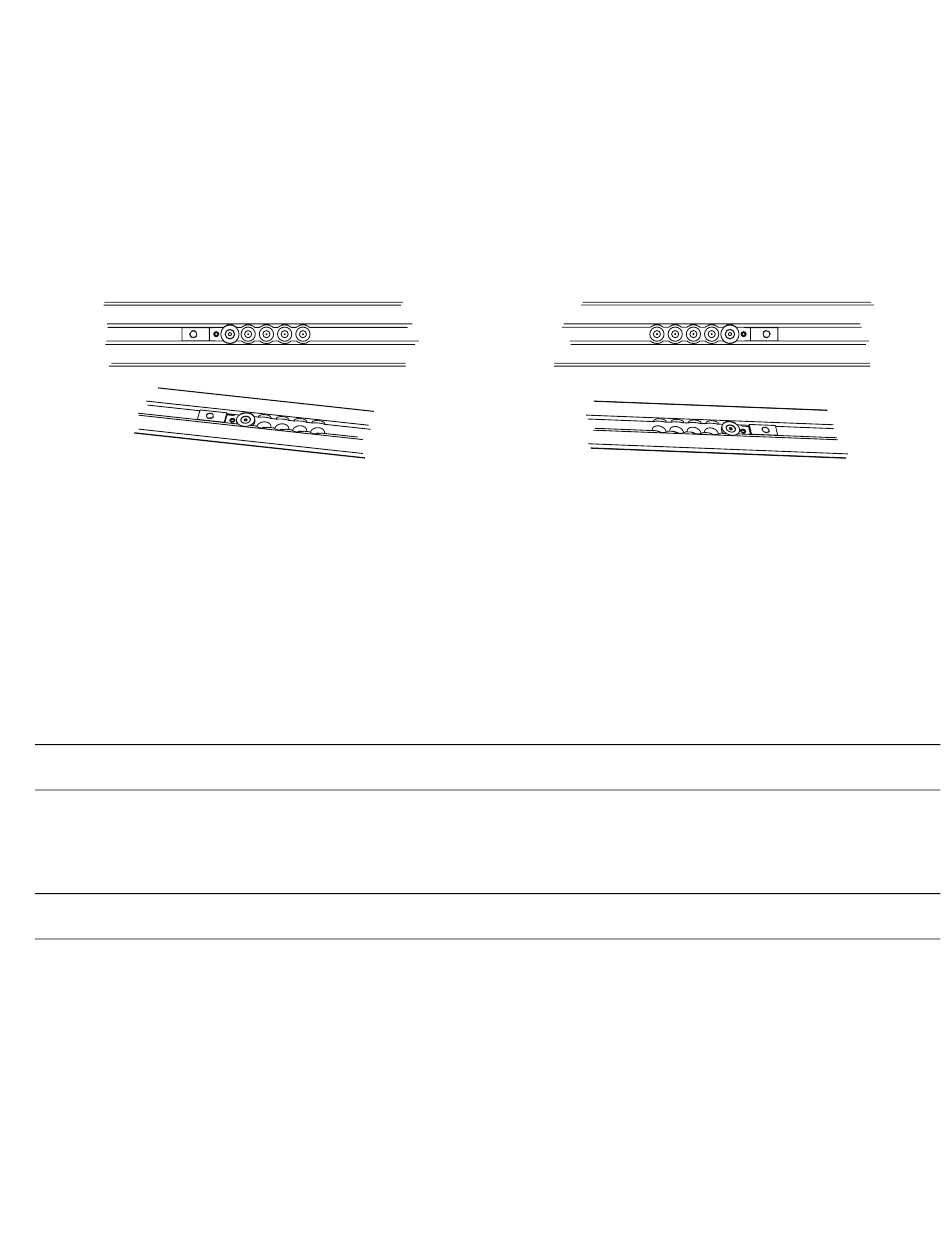

Figur 4 viser placeringen for hjulets største friafstand fra stopklodsen. Figur 5 viser placeringen for hjulets mindste
friafstand fra stopklodsen og udgør et ryk på 8 tommer (20,3) cm fra den første placering. Vælg den placering, der
giver hjulet den rigtige friafstand for opsætningen. I Figur 4 og Figur 5 herunder viser (A) hovedenden af køretøjets
patientrum, og (B) viser fodenden.
B
F F i i g g u u r r 4 4 – – S S t t ø ø r r s s t t f f r r i i a a f f s s t t a a n n d d t t i i l l h h j j u u l l
4. Brug en 5/32 tommer sekskantnøgle til at montere en maskinskrue med fladt hoved (0001-194-000) til
underankerbeslagets holder (6390-001-110) for at fastgøre gulvpladebeslaget (6390-101-108).
5. Gentag trin 3 og 4 for de tre andre placeringer i gulvpladesamlingen.
B B e e m m æ æ r r k k - - Placeringen af disse tre gulvpladebeslag skal matche den placering, der blev valgt i trin 3.
6. Før kablet, der forbinder ankeret med køretøjet (639000010135), ind i bunden af ankeret og ud gennem åbningen i
siden af ankeret (Figur 6).
7. Anbring ankeret over de tilsvarende monteringshuller. Før eventuel overskydende ledning tilbage gennem den
elektriske gummiskive.
A A D D V V A A R R S S E E L L - - Sørg altid for, at alle åbninger til ydersiden af køretøjet er forseglet for at forhindre, at der kommer
udstødningsgas ind i køretøjets patientrum.
B B e e m m æ æ r r k k - - Kom silikonefugemasse på den elektriske gummiskive for helt at forsegle den elektriske passage.
8. Anbring forsigtigt ankersamlingen (C) oven på gulvpladesamlingen (D) (Figur 6), og læg overskydende ledning i
gulvpladelommen. Bring de fire huller på linje med gulvpladebeslaget.
F F O O R R S S I I G G T T I I G G - - Sørg altid for, at ledningerne ligger inden i gulvpladelommen og ikke er klemt af ankersamlingen, når du
installerer ankersamlingen.
DA
16
A
B
F F i i g g u u r r 5 5 – – S S å å d d a a n n v v e e n n d d e e s s b b e e s s l l a a g g e e t t
A
6390-809-005 Rev AA.0
