18. Paigaldaja 1 (jalutsis) tõstab üleviimiskoostu ja libistab üleviimise luku päästikuid (L) (Joonis 12) üleviimise jalutsi poole
üleviimise lukkude avamiseks. Paigaldaja 2 (peatsis) libistab ja tsentreerib üleviimiskoostu avatud otsa üle ankrukoostu
rullide.
•
Üleviimiskoostu paigaldamisel libistage üleviimiskoostu aeglaselt. Ärge kahjustage lavatsi induktiivlaadija korpust (K)
(Joonis 10).
•
Hoidke üleviimise luku päästikud jalutsi poole tõmmatuina, kuni üleviimine on kinnitatud ankrusse (Joonis 12).
•
Üle teise rullikomplekti veeretamisel võite märgata kerget takistust; lükake sellest takistusest üle näidatud asendisse
Joonis 12.
19. Paigutage ankru induktiivne esmane kate (639001010101) avause kohale nii, et U-konks jääb ankru jalutsipoolse osa
suunas (Joonis 11).
M M ä ä r r k k u u s s - - Ärge laske konnektoritel (paigaldatud sammus 16) suruda vastu ankru induktiivset esmast katet.
20. Suruge lamepeaga kruvikeeraja abil U-konks ankrusse, kuni kuulete selle klõpsatust (Joonis 11).
21. Paigaldage 5/32-tollise kuuskantvõtme abil kaasasolev pesapeakruvi (0004-658-000) (O), et kinnitada kaasasolev käru
magnetaktivaator (6390-001-106) (P) (Joonis 12).
22. Paigaldage T25 Torx-kruvitsa abil neli kaasasolevat ümarpeakruvi (0004-665-000) (M), et kinnitada kaasasolev jalutsi
üleviimise kulumisplokk (6390-001-225) (N) üleviimiskoostu külge (Joonis 12).
23. Luku avamiseks libistage üleviimise luku päästikud (jalutsile lähimad) (L) (Joonis 12) üleviimiskoostu jalutsi poole.
6390-809-005 Rev AA.0

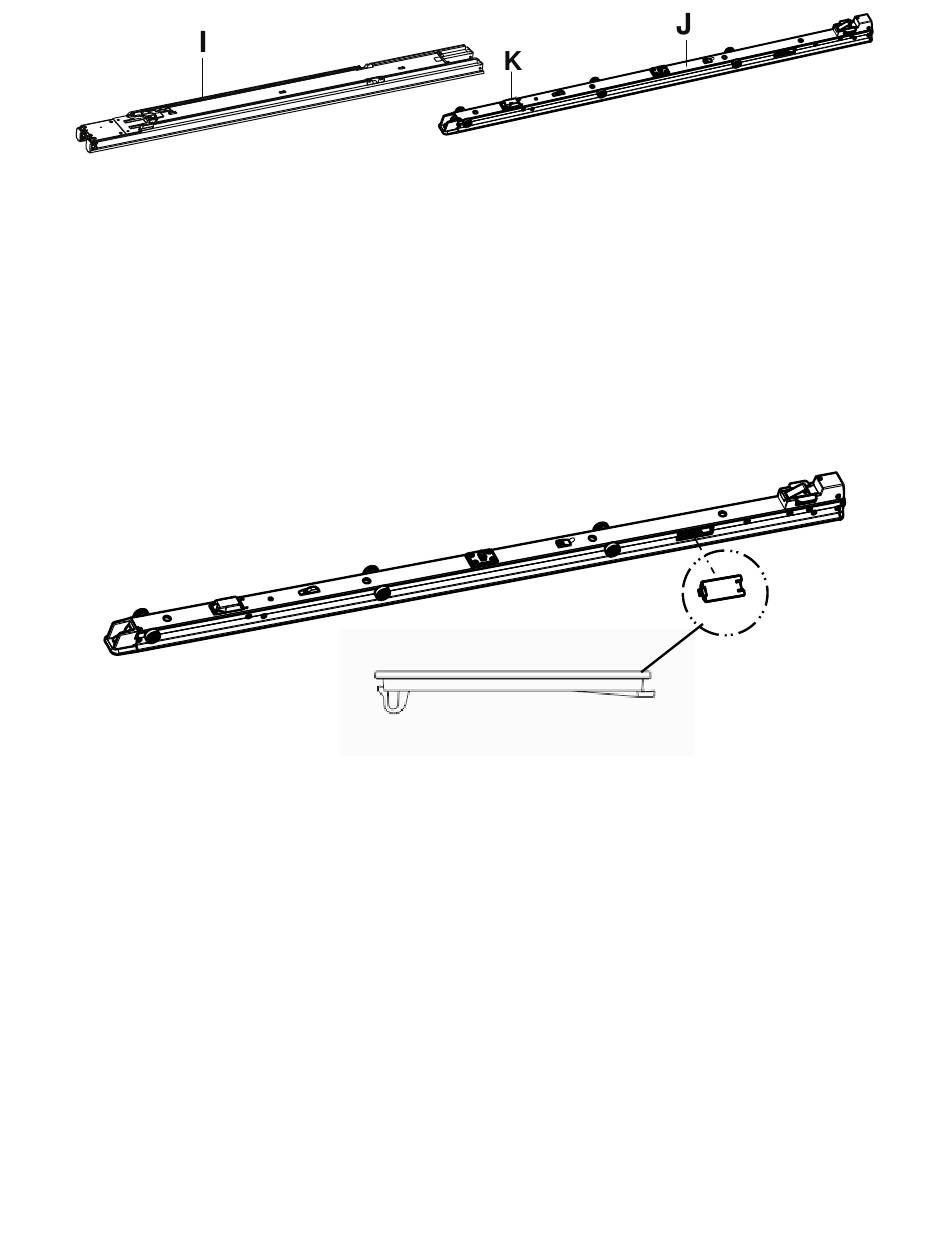

J J o o o o n n i i s s 1 1 0 0 – – P P a a i i g g a a l l d d a a g g e e ü ü l l e e v v i i i i m m i i s s k k o o o o s s t t
J J o o o o n n i i s s 1 1 1 1 – – A A n n k k r r u u i i n n d d u u k k t t i i i i v v n n e e e e s s m m a a n n e e k k a a t t e e
19
ET
