31. Työnnä kootut osat (X ja Y) siirtokiskoyksikön päähän.
H H u u o o m m a a u u t t u u s s - - Sijoita liikkumaton rajoitinpuskuri siten, että olka (AA) on pohjassa (Kuva 17).
32. Kohdista liikkumattoman rajoittimen blokki (639000010244) (jossa on läpimenevät reiät) (W) koottuihin osiin (X ja Y) ja
liu'uta se siirtokiskoyksikön päähän.
33. Kokoa ja asenna toinen liikkumaton rajoitinpuskuri toistamalla vaiheet 26–28.
34. Käytä 3/16-tuuman kuusiokoloavainta. Asenna neljä toimitettua kuusiokantaruuvia (0004-662-000) (kaksi kummallekin
puolelle) (Z) siirtokiskoyksikköön (Kuva 16).
35. Tarkasta silmämääräisesti pääpuolen siirtokiskon puskurit ja varmista, että ne on asennettu tasan siirtokiskoyksikön
ulkoreunan kanssa ja että mitään väärän kohdistuksen tai väärän asennuksen merkkejä ei näy.
36. Käytä Torx T25 -ruuvimeisseliä. Asenna kaksi toimitettua kupukantaruuvia (0004-665-000) (AB) ja kiinnitä toimitettu
potilaan vasemmanpuoleinen siirtokiskon pääpuolen reunus (639000010210) ja toimitettu potilaan oikeanpuoleinen
siirtokiskon pääpuolen reunus (639000010211) (AC) niillä siirtokiskoyksikköön (Kuva 18).
FI 22
Z

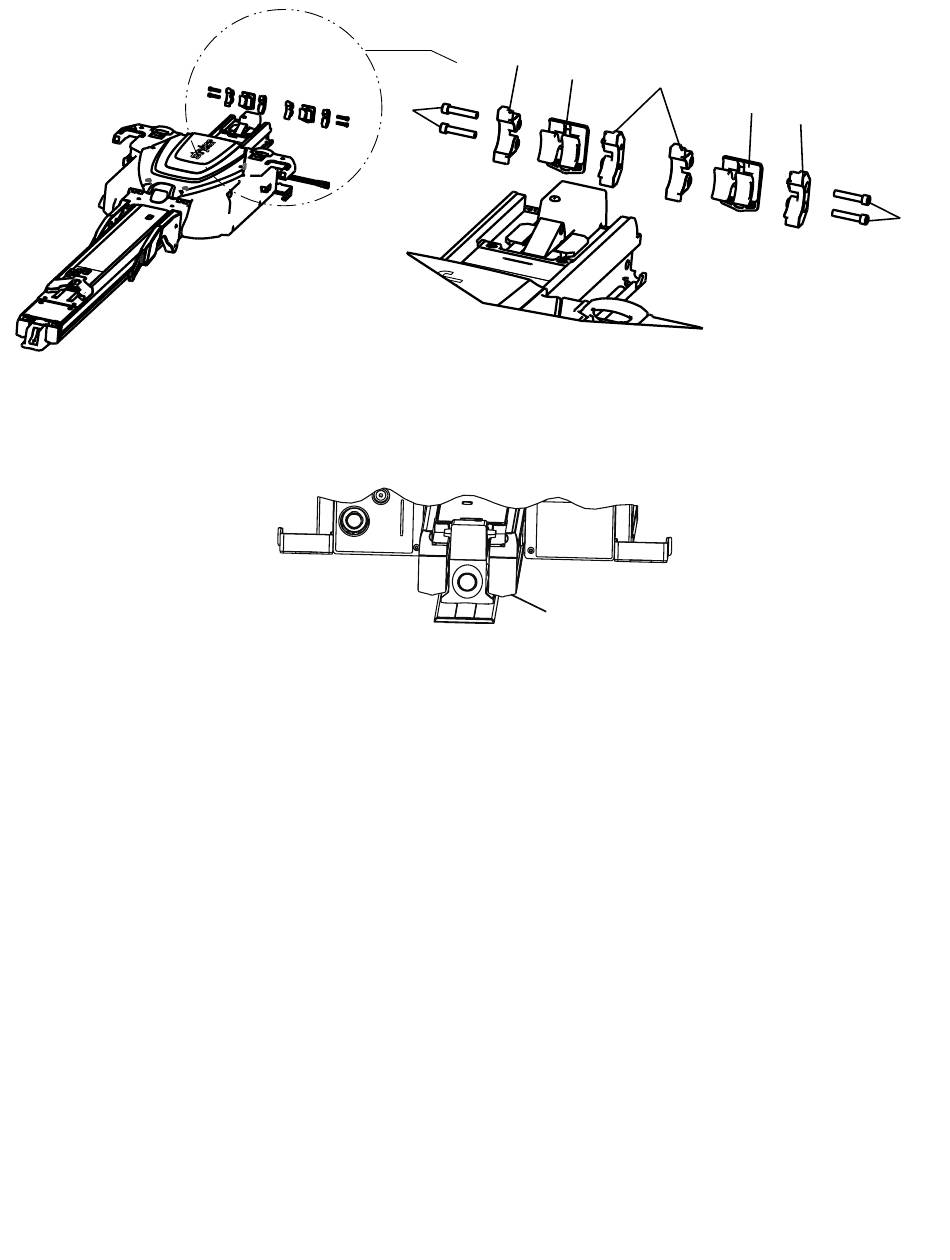

K K u u v v a a 1 1 6 6 – – P P u u s s k k u u r r i i b b l l o o k k i i n n k k o o k k o o a a m m i i n n e e n n
