A A T T T T E E N N Z Z I I O O N N E E
• Non sbattere la barella sul carrello durante l'operazione di carico per evitare il rischio di danni alle apparecchiature.
• Non spingere la barella nella cabina paziente del veicolo fino a quando la base della barella non sia completamente
retratta.
1. Se presente, alzare il paraurti del veicolo alla posizione sollevata.
2. Alzare i bracci di sollevamento per accompagnare ed estrarre il carrello dalla cabina paziente del veicolo (Figura 29).
3. Sollevare la barella fino alla posizione di carico.
4. Estendere completamente e bloccare la sezione della testa retrattile della barella prima di caricare la barella nel sistema
P P o o w w e e r r - - L L O O A A D D .
5. Spingere la barella nel sistema P P o o w w e e r r - - L L O O A A D D fino a quando i perni delle ruote di carico della barella non siano bloccati
in posizione (Figura 30). Mentre si carica la barella, assicurarsi che quest'ultima sia allineata con i bracci di
sollevamento.
6. Controllare gli indicatori LED del lato testa per assicurarsi che la barella sia pronta per essere caricata.
• I LED verde fisso indicano che il lato testa della barella è in posizione.
• I LED lampeggianti color ambra indicano che il lato testa della barella non è in posizione.
7. Premere il pulsante "su" (↑) che si trova sul pannello di controllo del sistema P P o o w w e e r r - - L L O O A A D D per alzare i bracci di
sollevamento fino alla posizione più alta (Figura 31).
N N o o t t a a - - Le gambe della barella non si retraggono.
IT
42

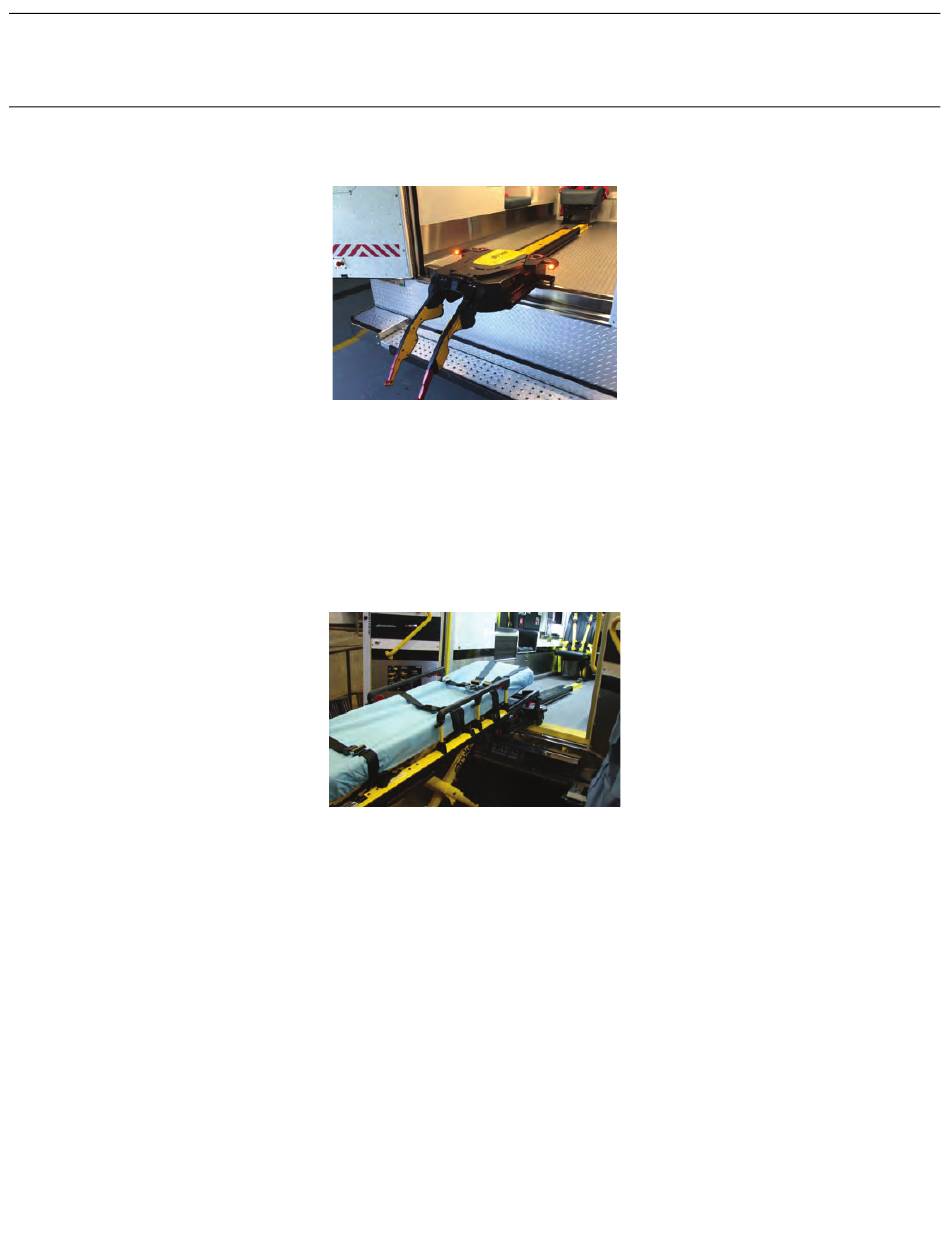

F F i i g g u u r r a a 2 2 9 9 – – A A c c c c o o m m p p a a g g n n a a r r e e i i l l c c a a r r r r e e l l l l o o f f u u o o r r i i d d a a l l v v e e i i c c o o l l o o
F F i i g g u u r r a a 3 3 0 0 – – B B l l o o c c c c a a r r e e i i p p e e r r n n i i d d e e l l l l e e r r u u o o t t e e i i n n p p o o s s i i z z i i o o n n e e
6390-809-005 Rev AA.0
