18. Asentaja 1 (jalkopää) kohottaa siirtokiskoyksikköä ja työntää siirtokiskon lukon liipaisimia (L) (Kuva 12) siirtokiskon
jalkopäätä kohti vapauttaakseen siirtokiskon lukot. Asentaja 2 (pääpuoli) työntää ja keskittää siirtokiskoyksikön avoimen
pään rullien päälle ankkuriyksikössä.
•
Kun asennat siirtokiskoyksikön, työnnä siirtokiskoyksikköä hitaasti. Älä riko ambulanssipaarien induktiivista
latauskoteloa (K) (Kuva 10).
•
Pidä siirtokiskon lukon liipaisimet vedettyinä jalkopäätä kohti, kunnes siirtokisko on paikallaan ankkurin päällä (Kuva
12).
•
Voit huomata lievää vastusta toisen rullasarjan päältä mentäessä; työnnä vastuksen ohi kohtaan, joka näytetään
kohdassa Kuva 12.
19. Aseta ankkuroivan induktiivisen ensiön suojus (639001010101) aukon päälle niin, että U-koukku osoittaa ankkurin
jalkopäätä kohti (Kuva 11).
H H u u o o m m a a u u t t u u s s - - Älä anna liittimien (jotka asennettiin vaiheessa 16) työntyä ankkuroivan induktiivisen ensiön suojuksen
päälle.
20. Käytä talttapäistä ruuvimeisseliä. Työnnä U-koukkua ankkuriin, kunnes kuuluu napsahdus merkiksi koukun
lukittumisesta paikoilleen (Kuva 11).
21. Käytä 5/32-tuuman kuusiokoloavainta. Asenna toimitettu kuusiokoloruuvi (0004-658-000) (O) ja kiinnitä mukana
toimitettu kelkan magneetin aktivaattori (6390-001-106) (P) sen avulla (Kuva 12).
22. Käytä Torx T25 -ruuvimeisseliä. Asenna neljä toimitettua kupukantaruuvia (0004-665-000) (M) ja kiinnitä mukana
toimitettu jalkopään puoleinen painelaatta (6390-001-225) (N) niillä siirtokiskoyksikköön (Kuva 12).
23. Avaa lukitus työntämällä siirtokiskon lukon liipaisimia (lähinnä jalkopäätä) (L) (Kuva 12) siirtokiskoyksikön jalkopäätä
kohti.
6390-809-005 Rev AA.0

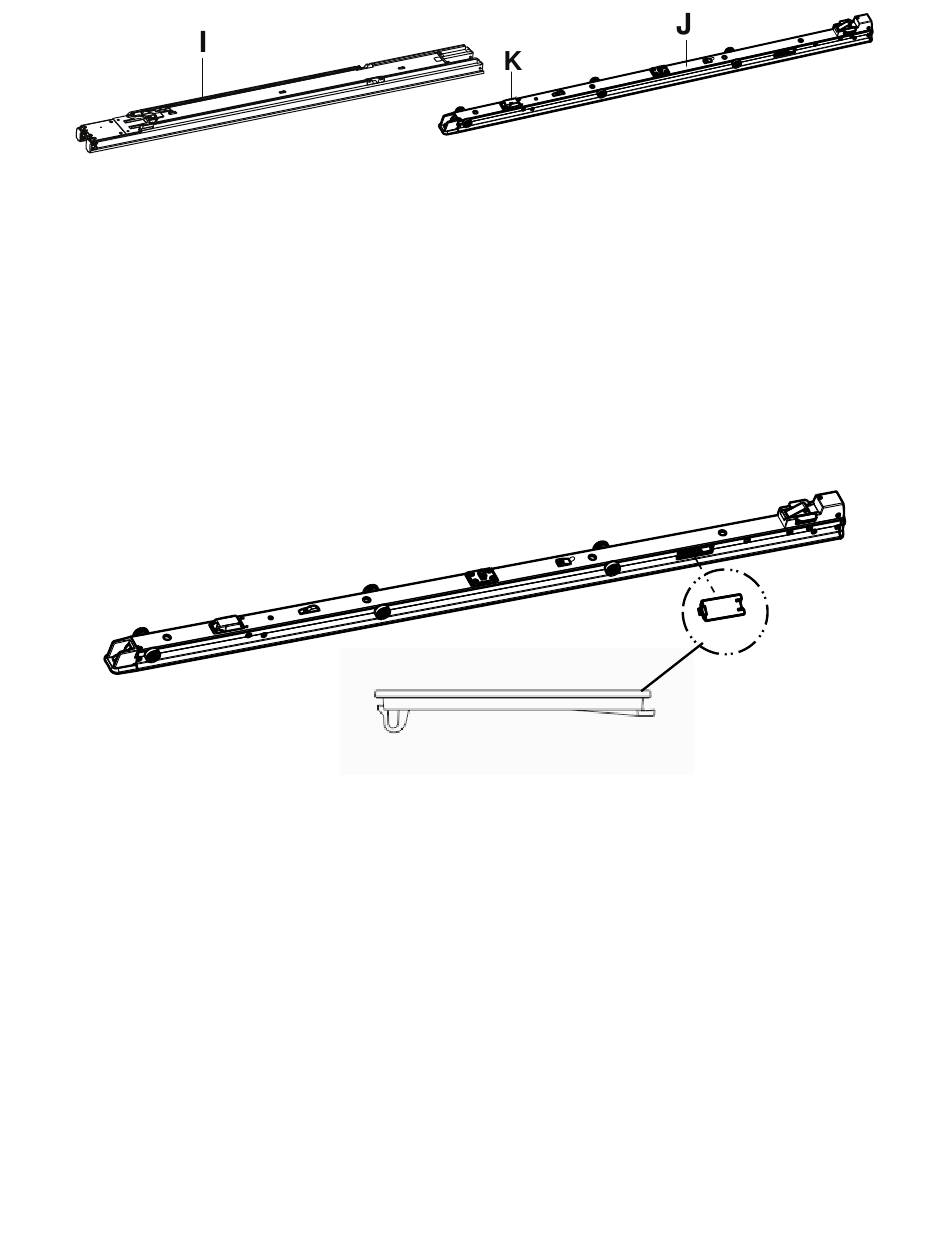

K K u u v v a a 1 1 0 0 – – S S i i i i r r t t o o k k i i s s k k o o y y k k s s i i k k ö ö n n a a s s e e n n t t a a m m i i n n e e n n
K K u u v v a a 1 1 1 1 – – A A n n k k k k u u r r o o i i v v a a n n i i n n d d u u k k t t i i i i v v i i s s e e n n e e n n s s i i ö ö n n s s u u o o j j u u s s
19
FI
