3. Raskite pirmojo grindinės plokštės tvirtinimo įdėklo (6390-101-108) (pav. 4) vietą (arti kojūgalio). Šioje vietoje
daugiausia vietos ratams.
• Norėdami paslinkti neštuvus arčiau automobilio paciento salono galvūgalio, pasirinkite kitą grindinės plokštės
tvirtinimo vietą.
• Įsitikinkite, kad vieta nėra toliau nuo pirmosios vietos daugiau nei verte, išmatuota per 2 veiksmą. Palikite vietos, kad
neštuvų pagrindas nekliudytų automobilio bamperio.
• Apverskite įdėklą (pav. 5), kad paslinktumėte montavimo vietą papildomus 2 col (5 cm) link galvūgalio.

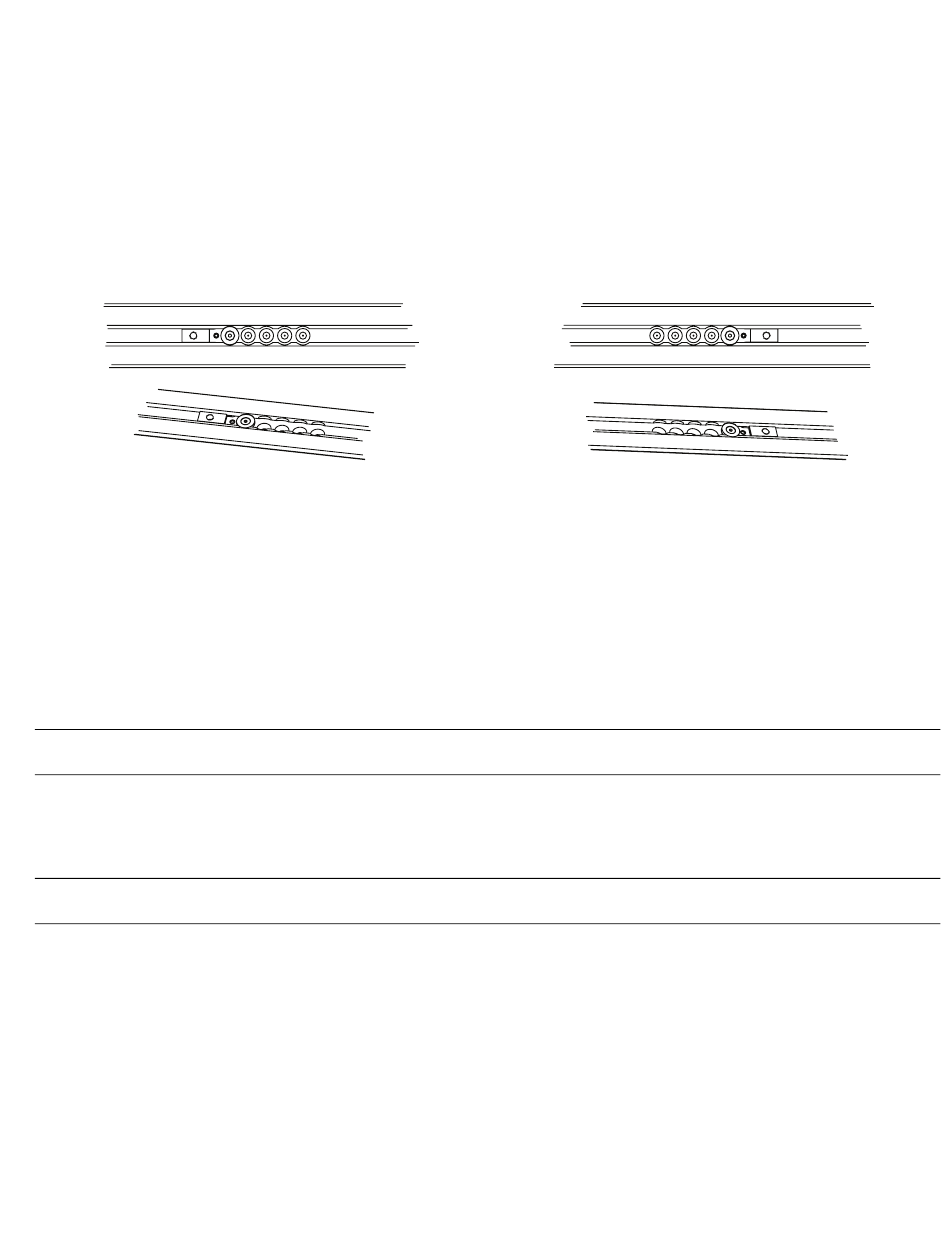

• pav. 4 parodyta vieta, kurioje daugiausia vietos ratams iki bamperio. pav. 5 parodyta vieta, kur mažiausia vietos
ratams iki bamperio, tai atitinka 8 col. (20,3 cm) poslinkį nuo pirmosios vietos. Pasirinkite vietą, kurioje jūsų
montavimo atveju užtenka vietos ratams. Toliau, pav. 4 ir pav. 5, (A) atitinka automobilio paciento salono galvūgalį, o
(B) atitinka galvūgalį.
B
p p a a v v . . 4 4 – – D D a a u u g g i i a a u u s s i i a a v v i i e e t t o o s s r r a a t t a a m m s s
4. Naudodami 5/32 col. šešiabriaunį veržliaraktį įsukite varžtą su plokščia galvute (0001-194-000) į apatinio pagrindo
tvirtinimo įdėklo fiksatorių (6390-001-110), kad pritvirtintumėte grindinės plokštės tvirtinimo įdėklą (6390-101-108).
5. Pakartokite 3 ir 4 veiksmus su kitomis trimis grindinės plokštės bloko vietomis.
P P a a s s t t a a b b a a - - Šių trijų grindinės plokštės tvirtinimo įdėklų padėtis turi atitikti tai, kas buvo pasirinktą per 3 veiksmą.
6. Nuveskite transporto priemonės jungiamąjį kabelį (639000010135) į pagrindo apačią ir iškiškite pro langelį pagrindo
šone (pav. 6).
7. Padėkite pagrindą virš montavimo angų. Sukiškite laido perteklių atgal pro guminį žiedelį.
Į Į S S P P Ė Ė J J I I M M A A S S - - Būtinai užsandarinkite visus tarpus į automobilio išorę, kad į automobilio paciento saloną nepatektų
išmetamųjų dujų.
P P a a s s t t a a b b a a - - Ant guminio žiedelio užtepkite silikoninio sandariklio, kad visiškai užsandarintumėte elektros vedimo kelią.
8. Atsargiai uždėkite pagrindo bloką (C) ant grindinės plokštės bloko (D) (pav. 6) ir padėkite laido perteklių į grindinės
plokštės išėmą. Sulygiuokite keturias angas su grindinės plokštės tvirtinimo įdėklais.
P P E E R R S S P P Ė Ė J J I I M M A A S S - - Montuodami pagrindo bloką visada įsitikinkite, kad laidai yra grindinės plokštės išėmoje ir nėra
prispausti pagrindo bloko.
LT 16
A
B
p p a a v v . . 5 5 – – Į Į d d ė ė k k l l o o a a p p v v e e r r t t i i m m a a s s
A
