18. Az 1. szerelő (aki a láb felőli végnél áll) emelje meg az áthelyezőszerelvényt, és csúsztassa az áthelyezőelem zárjának
kioldóelemeit (L) (Ábra 12) az áthelyezőszerelvény láb felőli vége irányába az áthelyezőelem zárjainak kioldásához. A
2. szerelő (aki a fej felőli végnél áll) a horgonyszerelvény görgőin csúsztassa és igazítsa középre az
áthelyezőszerelvény nyitott végét.
• Az áthelyezőszerelvényt beszerelésekor lassan csúsztassa. Ne törje össze az ágy induktív töltőrendszerének
burkolatát (K) (Ábra 10).
• Tartsa az áthelyezőelem zárjának kioldóelemeit a láb felőli vég felé húzva mindaddig, amíg az áthelyezőelem a
horgonyra nem ül (Ábra 12).
• Lehetséges, hogy kis ellenállás tapasztalható olyankor, amikor a második görgősorra gördíti. Tolja át azon a
szakaszon, ahol ellenállás tapasztalható, egészen a jelzett pozícióig Ábra 12.
19. Helyezze a horgony induktív elsődleges áramkörének fedőelemét (639001010101) a nyílásra, hogy az U alakú horog a
horgony láb felőli vége felé nézzen (Ábra 11).
M M e e g g j j e e g g y y z z é é s s - - A (16. lépésben beszerelt) csatlakozók ne nyomódjanak neki a horgony induktív elsődleges áramköre
fedőelemének.
20. A lapos pengéjű csavarhúzó segítségével nyomja az U alakú horgot a horgonyba, amíg a helyére nem kattan (Ábra 11).
21. 5/32"-os hatszögletű csavarkulccsal szerelje be a mellékelt imbuszfejű fedőcsavart (0004-658-000) (O) a kocsi mellékelt
mágneses aktivátorának (6390-001-106) (P) rögzítéséhez) (Ábra 12).
22. T25-ös Torx csavarhúzóval szereljen be négy mellékelt félgömbfejű fedőcsavart (0004-665-000) (M), hogy az
áthelyezőelem láb felőli véghez szolgáló kopóbetétjét (6390-001-225) (N) rögzítse az áthelyezőszerelvényhez (Ábra
12).
23. Csúsztassa az áthelyezőelem zárjának kioldóelemét (a láb felőli véghez legközelebb) (L) (Ábra 12) az
áthelyezőszerelvény láb felőli vége irányába a kioldáshoz.
6390-809-005 Rev AA.0

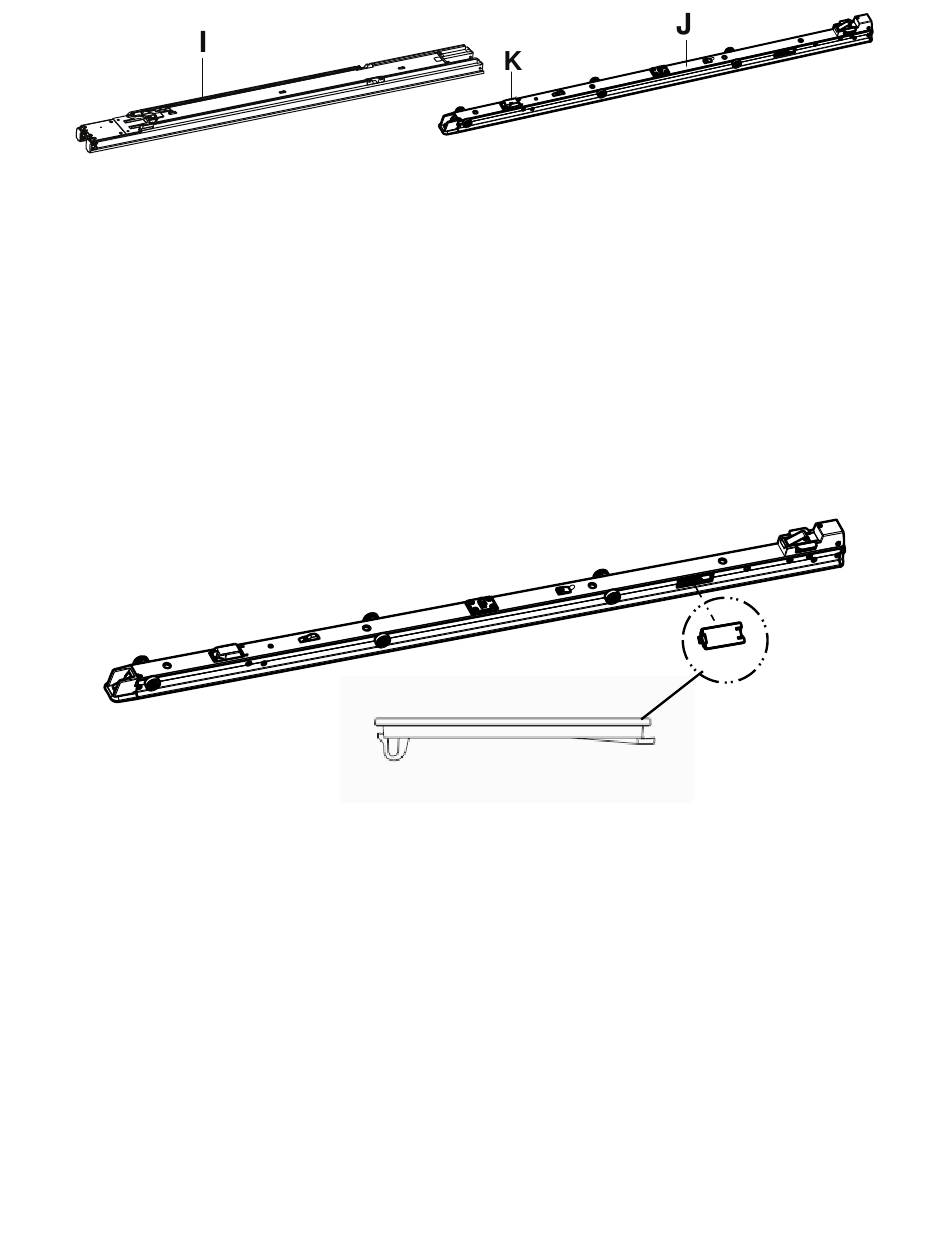

Á Á b b r r a a 1 1 0 0 – – A A z z á á t t h h e e l l y y e e z z ő ő s s z z e e r r e e l l v v é é n n y y b b e e s s z z e e r r e e l l é é s s e e
Á Á b b r r a a 1 1 1 1 – – H H o o r r g g o o n n y y i i n n d d u u k k t t í í v v e e l l s s ő ő d d l l e e g g e e s s á á r r a a m m k k ö ö r r é é n n e e k k f f e e d d ő ő e e l l e e m m e e
19 HU
