Komponente kompleta sklopa sustava P P o o w w e e r r - - L L O O A A D D (6390-001-054)
(1) vijak s usadnom glavom (0004-
658-000)
(4) klin za montiranje sidra (6390-
001-150)
(1) obloga prijenosnika, uzglavlje,
lijevo (639000010210)
(2) blokada graničnika, s navojem
(639000010246)
(4) montažni nosač podne ploče
(6390-101-108)
(1) pokrov indukcijskog primara sidra
(639001010101)
D D o o d d a a t t n n i i d d i i j j e e l l o o v v i i ( ( n n i i s s u u u u k k l l j j u u č č e e n n i i ) )
Izolacijska traka
P P o o t t r r e e b b n n i i a a l l a a t t : :
Šesterokutni ključ od 5/32"
Plosnati odvijač
Torx odvijač T25
P P o o s s t t u u p p a a k k : :
1. Podignite odbojnik vozila u podignuti položaj, ako je ugrađen.
2. Pomoću mjerne trake, izmjerite od kraja podne ploče do kraja odbojnika da odredite koliko daleko možete pomicati sidro
prema uzglavlju (Slika 3).
N N a a p p o o m m e e n n a a - - Ako je izmjereni razmak manji od 18 inča (46 cm), možete pomaknuti P P o o w w e e r r - - L L O O A A D D bliže uzglavlju
odjeljka za pacijenta u vozilu za maksimalno 18 inča (46 cm) i izmjereni razmak.
U U P P O O Z Z O O R R E E N N J J E E - - Uvijek ostavite slobodan prostor za odbojnik. Nedovoljan slobodan prostor za odbojnik može dovesti
do ozljede pacijenta ili rukovatelja.
6390-809-005 Rev AA.0
(4) vijak s usadnom glavom (0004-662-
000)
(1) magnetni aktivator kolica (6390-
001-106)
(2) odbojnik graničnika
(639000010243)
(2) blokada graničnika, puna rupa
(639000010244)
(4) montažni podnosač sidra (6390-
001-110)
Metar
Šesterokutni ključ od 3/8"
Moment ključ od 1/2" (ft-lb) > 60 ft-lb
(81,3 nm)

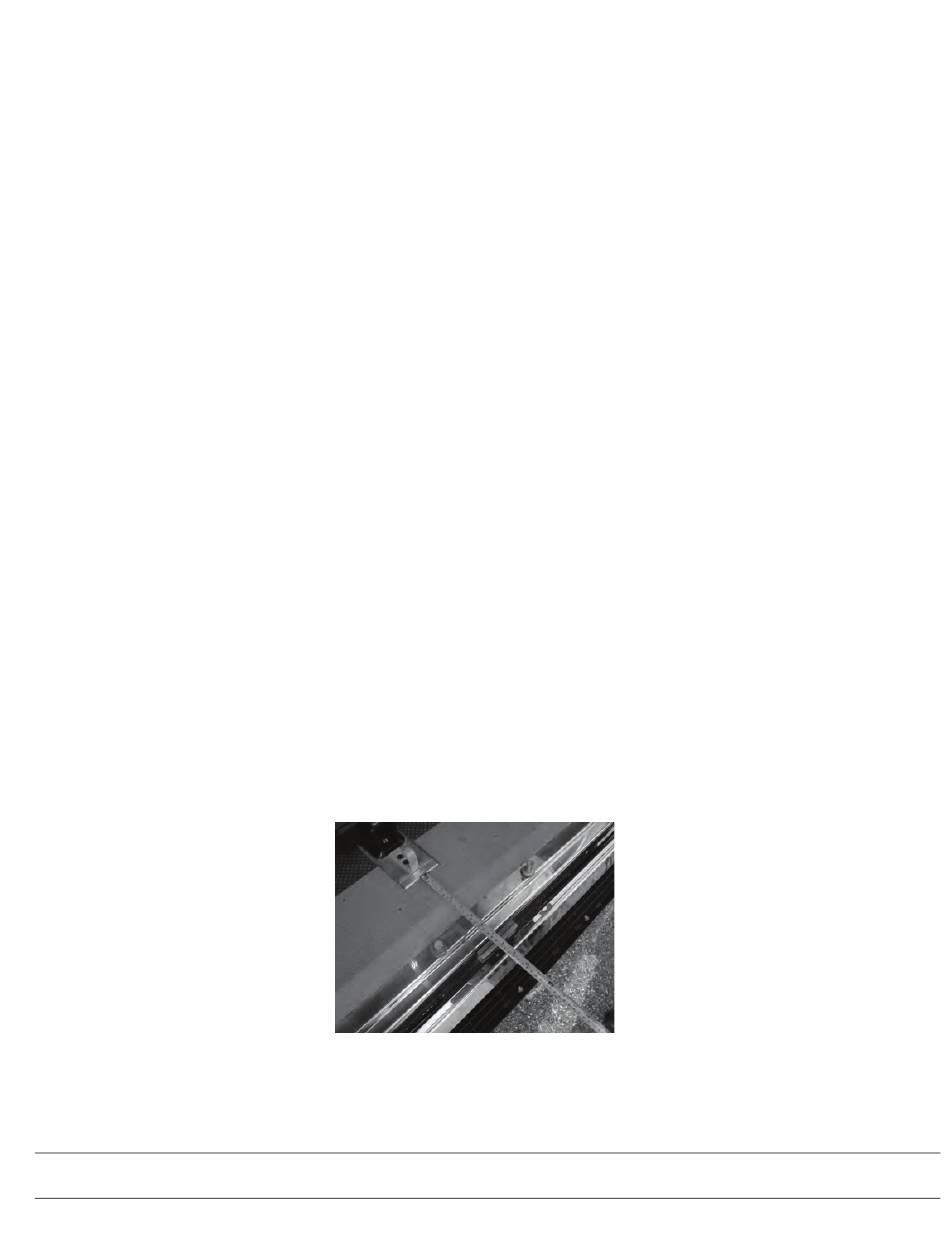

S S l l i i k k a a 3 3 – – M M j j e e r r e e n n j j e e z z a a u u g g r r a a d d n n j j u u s s i i d d r r a a
(6) imbus vijak s poluokruglom glavom
(0004-665-000)
(1) obloga prijenosnika, uzglavlje,
desno (639000010211)
(1) pločica prijenosnika za habanje,
podnožje (6390-001-225)
(4) vijak s ravnom glavom (0001-194-
000)
(2) pokrov podne ploče, kratak (6390-
001-166)
Pila
Šesterokutni ključ od 3/16"
Gumeni čekić
15
HR
