18. El instalador 1 (extremo de los pies) levanta el conjunto de transferencia y desliza los disparadores de bloqueo del
conjunto de transferencia (L) (Figura 12) hacia el extremo de los pies del conjunto de transferencia para liberar los
bloqueos de este. El instalador 2 (extremo de la cabeza) desliza y centra el extremo abierto del conjunto de
transferencia sobre los rodillos del conjunto de anclaje.
• Al instalar el conjunto de transferencia, deslice lentamente el conjunto de transferencia. No rompa la carcasa de
carga inductiva (K) de la camilla) (Figura 10).
• Mantenga los disparadores de bloqueo del conjunto de transferencia hacia el extremo de los pies hasta que el
conjunto de transferencia quede asentado sobre el anclaje (Figura 12).
• Es posible que observe una ligera resistencia al rodar sobre el segundo juego de rodillos; empuje hasta superar
dicha resistencia, hasta la posición mostrada en Figura 12.
19. Coloque la cubierta del anclaje inductivo primario (639001010101) sobre la abertura de manera que el gancho en U
quede mirando hacia el extremo de los pies del anclaje (Figura 11).
N N o o t t a a - - No deje que los conectores (instalados en el paso 16) empujen la cubierta del anclaje inductivo primario.
20. Con un destornillador plano, apriete el gancho en U en el anclaje hasta que oiga un clic que indique que se ha colocado
en su lugar (Figura 11).
21. Con una llave hexagonal de 5/32", instale el tornillo de cabeza cilíndrica Allen (0004-658-000) (O) para fijar el activador
de imán del carro suministrado (6390-001-106) (P) (Figura 12).
22. Con un destornillador de tipo Torx T25, instale los cuatro tornillos de cabeza cilíndrica de botón suministrados (0004-
665-000) (M) para fijar la almohadilla de desgaste del conjunto de transferencia del extremo de los pies suministrada
(6390-001-225) (N) al conjunto de transferencia (Figura 12).
23. Deslice los disparadores de bloqueo del conjunto de transferencia (los más próximos al extremo de los pies) (L) (Figura
12) hacia el extremo de los pies del conjunto de transferencia para desbloquearlo.
6390-809-005 Rev AA.0

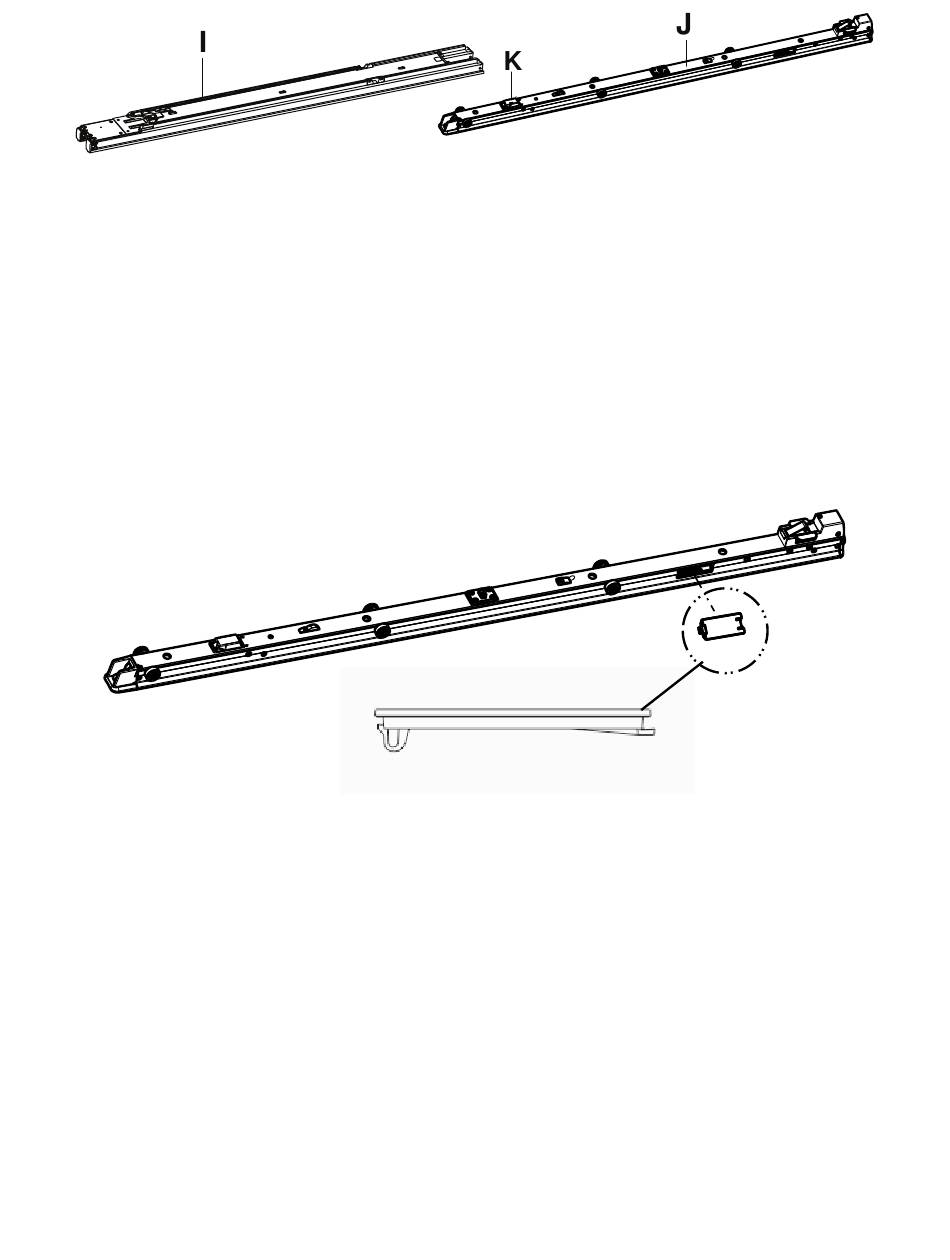

F F i i g g u u r r a a 1 1 0 0 – – I I n n s s t t a a l l a a c c i i ó ó n n d d e e l l c c o o n n j j u u n n t t o o d d e e t t r r a a n n s s f f e e r r e e n n c c i i a a
