18. Ο τεχνικός εγκατάστασης 1 (τμήμα ποδιών) ανασηκώνει τη διάταξη μεταφοράς και σύρει τις σκανδάλες ασφάλισης
μεταφοράς (L) (Σχήμα 12) προς το τμήμα ποδιών του συστήματος μεταφοράς, για την απελευθέρωση των ασφαλειών
μεταφοράς. Ο τεχνικός εγκατάστασης 2 (τμήμα κεφαλής) σύρει και κεντράρει το ανοικτό άκρο της διάταξης μεταφοράς
επάνω από τα ράουλα στη διάταξη σταθεροποιητή.
• Όταν εγκαταστήσετε τη διάταξη μεταφοράς, σύρετε αργά τη διάταξη μεταφοράς. Μην σπάσετε το περίβλημα
επαγωγικής φόρτισης του φορείου (Κ) (Σχήμα 10).
• Διατηρήστε τις σκανδάλες ασφάλισης μεταφοράς τραβηγμένες προς το τμήμα ποδιών, μέχρι το σύστημα μεταφοράς
να εφαρμοστεί στον σταθεροποιητή (Σχήμα 12).
• Μπορεί να παρατηρήσετε ήπια αντίσταση όταν πραγματοποιείτε κύλιση επάνω από το δεύτερο σετ ράουλων. Ωθήστε
για να υπερνικήσετε την αντίσταση, έως τη θέση που φαίνεται στην Σχήμα 12.
19. Τοποθετήστε το κύριο κάλυμμα του επαγωγικού σταθεροποιητή (639001010101) πάνω από το άνοιγμα έτσι ώστε το
άγκιστρο σχήματος U να είναι στραμμένο προς στην πλευρά των ποδιών του σταθεροποιητή (Σχήμα 11).
Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Μην αφήνετε τους συνδέσμους (που εγκαταστάθηκαν στο βήμα 16) να πιέζουν το κύριο κάλυμμα του
επαγωγικού σταθεροποιητή.
20. Χρησιμοποιώντας ένα απλό κατσαβίδι, πιέστε το άγκιστρο σχήματος U μέσα στον σταθεροποιητή, μέχρι να ακούσετε ένα
κλικ (Σχήμα 11).
21. Χρησιμοποιώντας ένα κλειδί άλλεν 5/32", εγκαταστήστε την παρεχόμενη κεφαλόβιδα άλλεν (0004-658-000) (Ο) για να
ασφαλίσετε τον παρεχόμενο μαγνητικό ενεργοποιητή του εξαρτήματος μετακίνησης (6390-001-106) (Ρ) (Σχήμα 12).
22. Χρησιμοποιώντας κατσαβίδι Torx T25, εγκαταστήστε τις τέσσερις παρεχόμενες βίδες άλλεν με καμπυλωτή κεφαλή
(0004-665-000) (Μ) για την προσάρτηση του παρεχόμενου προστατευτικού επιθέματος του συστήματος μεταφοράς για
το τμήμα ποδιών (6390-001-225) (Ν) στη διάταξη μεταφοράς (Σχήμα 12).
23. Σύρετε τις σκανδάλες ασφάλισης μεταφοράς (που είναι πιο κοντά στο τμήμα ποδιών) (L) (Σχήμα 12) προς το τμήμα
ποδιών της διάταξης μεταφοράς για να απασφαλιστούν.
6390-809-005 Rev AA.0

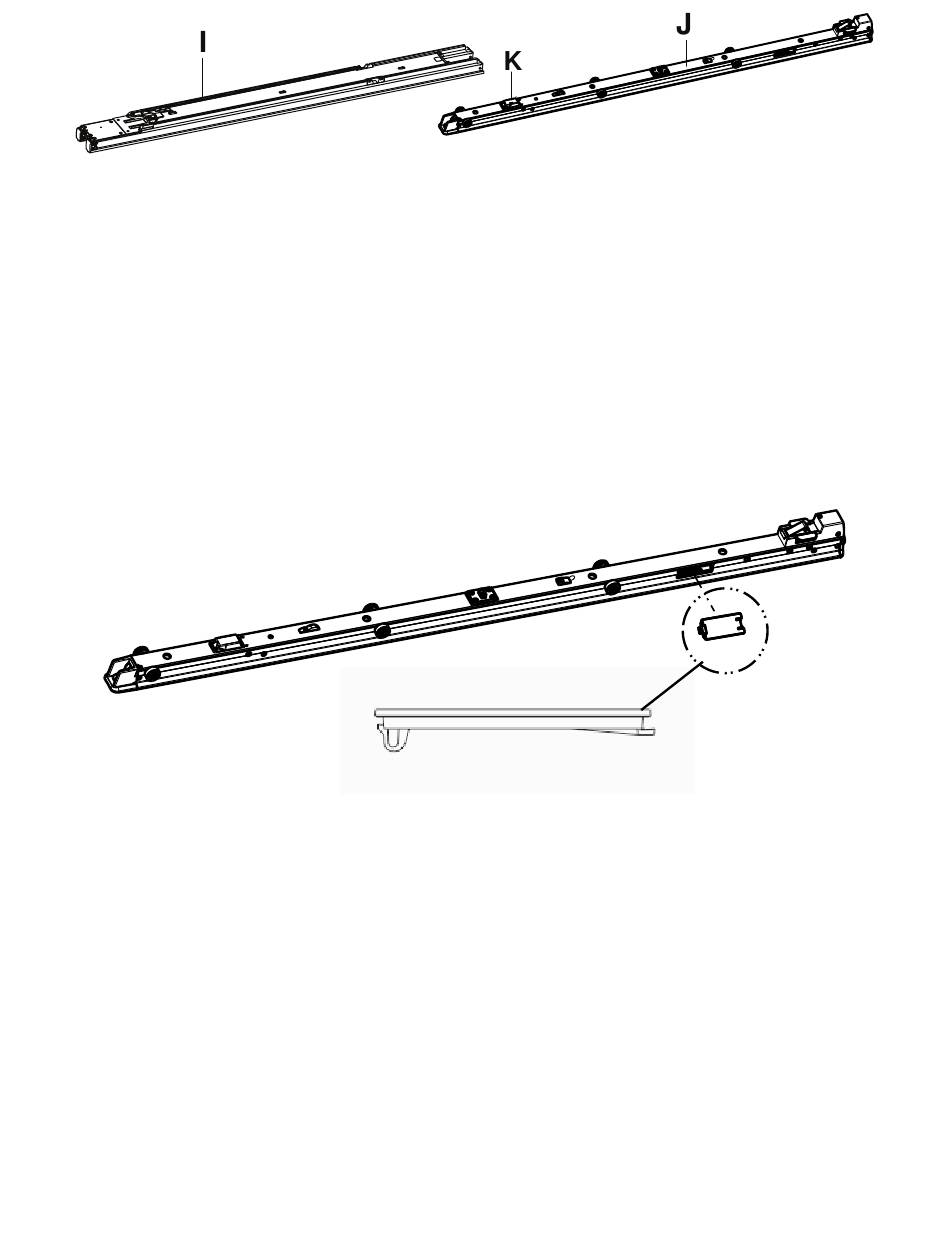

Σ Σ χ χ ή ή μ μ α α 1 1 0 0 – – Ε Ε γ γ κ κ α α τ τ ά ά σ σ τ τ α α σ σ η η δ δ ι ι ά ά τ τ α α ξ ξ η η ς ς μ μ ε ε τ τ α α φ φ ο ο ρ ρ ά ά ς ς
Σ Σ χ χ ή ή μ μ α α 1 1 1 1 – – Κ Κ ύ ύ ρ ρ ι ι ο ο κ κ ά ά λ λ υ υ μ μ μ μ α α τ τ ο ο υ υ ε ε π π α α γ γ ω ω γ γ ι ι κ κ ο ο ύ ύ σ σ τ τ α α θ θ ε ε ρ ρ ο ο π π ο ο ι ι η η τ τ ή ή
