9. À l'aide d'un ruban à mesurer, mesurer le logement exposé côté tête et côté pieds de la plaque de plancher pour
adapter les caches de plaque de plancher.
10. À l'aide d'une scie, découper les deux caches de plaque de plancher (6390-001-166) (E) pour les ajuster à la longueur
mesurée aux deux extrémités (Figure 7). Le cache de plaque de plancher ne s'ajuste pas au-dessus du support
d'attache de plaque de plancher.
R R e e m m a a r r q q u u e e - - Si l'ancrage est assemblé au-dessus du côté pieds ou du côté tête de la plaque de plancher, le cache de
plaque n'est pas nécessaire de ce côté.
11. À l'aide d'un marteau en caoutchouc, enclencher chaque cache de plaque de plancher dans la plaque de plancher (côté
avec le crochet (F) en premier).
R R e e m m a a r r q q u u e e - - Pour retirer le cache de plaque de plancher, utiliser un tournevis plat du côté du cache avec un bord
relevé.
12. S'assurer que les joints d'ancrage (G) sont installés dans les rainures de l'ensemble d'ancrage (Figure 8). Si les joints
d'ancrage ne sont pas installés, les repousser dans les rainures de l'ensemble d'ancrage.
6390-809-005 Rev AA.0

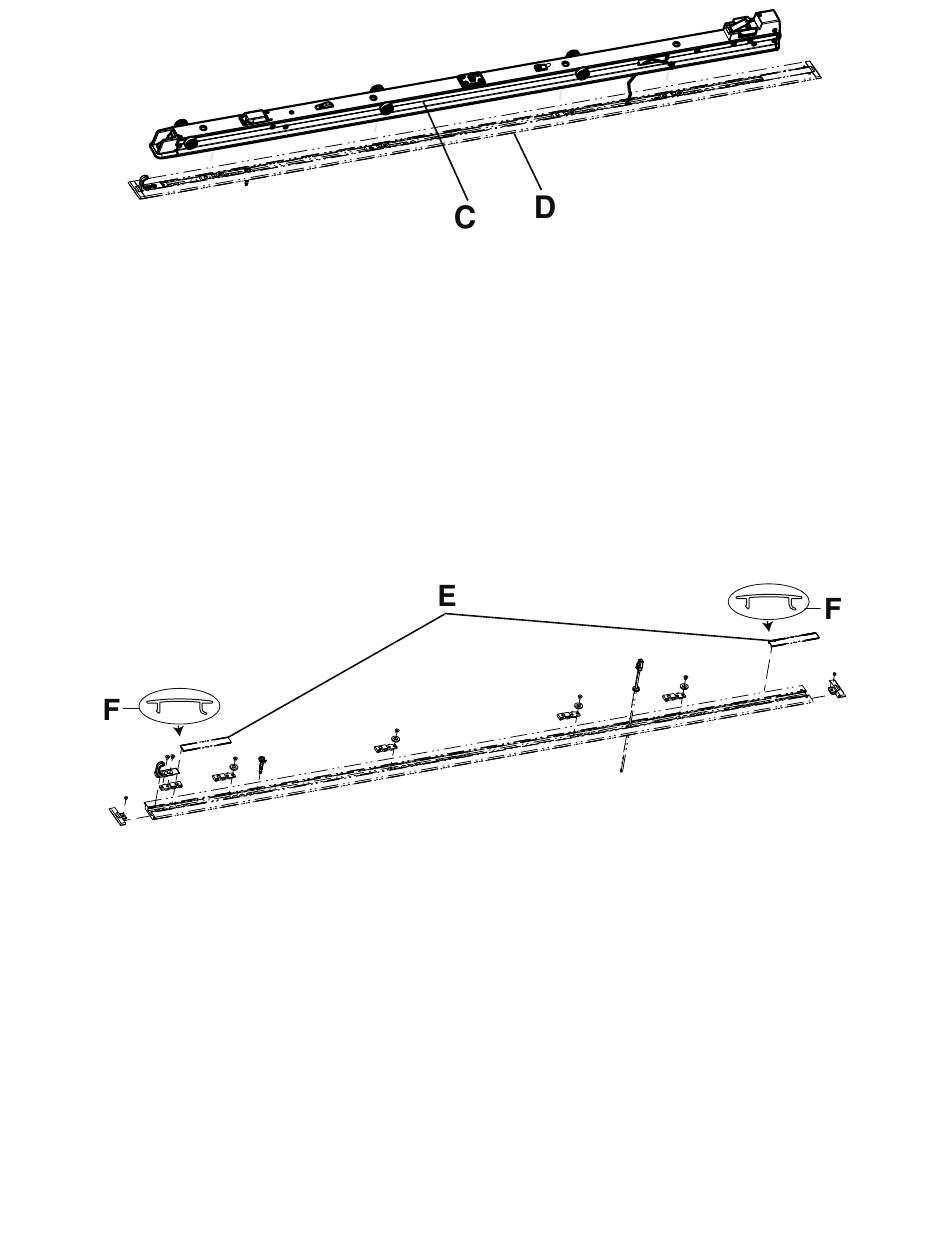

F F i i g g u u r r e e 6 6 – – E E n n s s e e m m b b l l e e d d ' ' a a n n c c r r a a g g e e e e t t e e n n s s e e m m b b l l e e d d e e p p l l a a q q u u e e d d e e p p l l a a n n c c h h e e r r
F F i i g g u u r r e e 7 7 – – D D é é c c o o u u p p e e r r l l e e s s c c a a c c h h e e s s d d e e p p l l a a q q u u e e d d e e p p l l a a n n c c h h e e r r
