20. 플랫 블레이드 스크류드라이버를 사용하여, 딸깍 소리가 나며 제자리에 고정될 때까지 앵커에 U-후크를 누릅니다(그림
11).
21. 5/32인치 육각 렌치를 사용하여, 제공된 소켓 헤드 캡 나사(0004-658-000)(O)를 제공된 트롤리 자석 작동기(6390-001-
106)(P)에 고정합니다(그림 12).
22. T25 Torx 드라이버를 사용하여, 제공된 버튼 헤드 캡 나사(0004-665-000)(M) 4개를 제공된 발쪽 끝 이송 마모 패드(6390-
001-225)(N)에 설치하여 이송 어셈블리에 부착합니다(그림 12).
23. 이송 잠금 트리거(발쪽 끝에 가장 가까운 것)(L)를(그림 12) 이송 어셈블리의 발쪽 끝으로 밀어서 잠금을 해제합니다.
24. 이송 어셈블리를 중간 위치(Q)로 이동합니다(그림 13).
25. 트롤리 어셈블리의 암과 윙으로 트롤리 어셈블리를 조심스럽게 들어 올립니다. 수동 들것 해제 핸들로 트롤리를 들어 올
리지 마십시오. 필요한 경우에만 들어 올리십시오. 설치자 1은 손을 R1과 R2에 놓습니다. 설치자 2는 손을 S1과 S2에 놓
습니다(그림 14).
6390-809-005 Rev AA.0

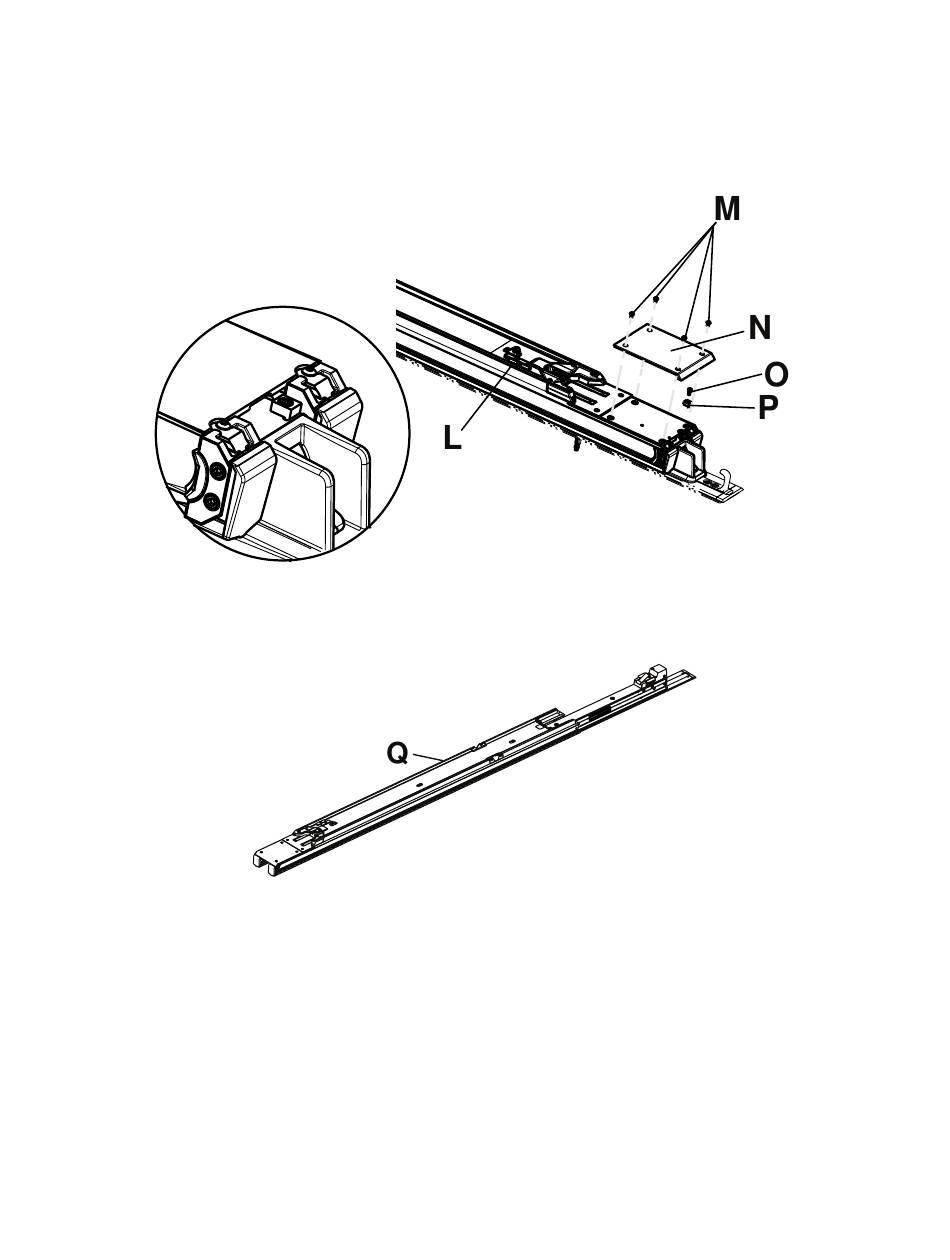

그 그 림 림 1 1 2 2 – – 발 발 쪽 쪽 끝 끝 이 이 송 송 마 마 모 모 패 패 드 드 부 부 착 착
그 그 림 림 1 1 3 3 – – 이 이 송 송 어 어 셈 셈 블 블 리 리 배 배 치 치
