13. Mit einem 3/8-Zoll-Sechskantschlüssel die vier im Lieferumfang enthaltenen Ankermontagestützen (6390-001-150) (H)
in die vier Löcher in der Ankerbaugruppe installieren (Abbildung 9).
H H i i n n w w e e i i s s
• Die Stützen erst dann ganz festziehen, wenn alle vier Stützen ausgerichtet sind und das Anziehen gestartet wurde.
• Keine Drähte durchstechen, wenn die dem Kopfende des Ankers am nächsten gelegene Stütze installiert wird.
14. Mit einem 1/2-Zoll-Drehmomentschlüssel jede Stütze (H) auf 60±10 ft-lb (81,3±13,5 Nm) festziehen (Abbildung 9).
15. An der Seite des Ankers das Anker-Fahrzeug-Kabel an den Verbinder der Ankerbaugruppe anschließen.
16. Die Verbinder zurück in die Ankerbaugruppe drücken.
17. Die Transfersystembaugruppe (I) so positionieren, dass das offene Ende in Richtung auf die Ankerbaugruppe (J) zeigt)
(Abbildung 10).
DE
18

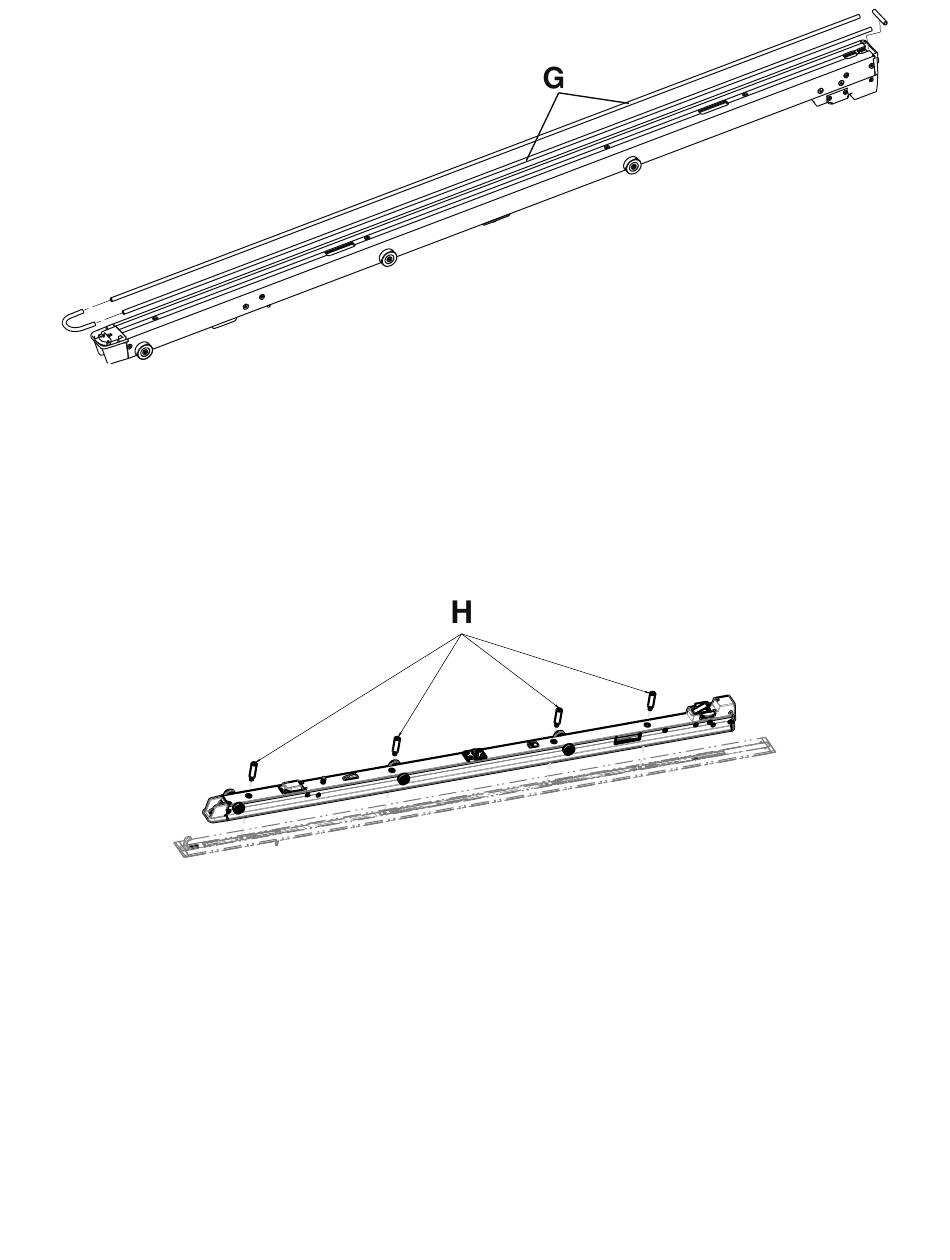

A A b b b b i i l l d d u u n n g g 8 8 – – A A n n k k e e r r d d i i c c h h t t u u n n g g e e n n
A A b b b b i i l l d d u u n n g g 9 9 – – A A n n k k e e r r m m o o n n t t a a g g e e s s t t ü ü t t z z e e n n i i n n s s t t a a l l l l i i e e r r e e n n
6390-809-005 Rev AA.0
