3. Paikanna lattialevyn ensimmäisen kiinnittimen (6390-101-108) (Kuva 4) sijainti (lähellä jalkopäätä). Tämä sijainti antaa
eniten tilaa pyörälle.
•
Siirrä ambulanssipaarit lähemmäksi ajoneuvon potilasosaston pääpuolta valitsemalla toinen lattialevyn
kiinnityskohta.
•
Varmista, että kohta ei ole kauempana ensimmäisestä kohdasta kuin arvo, joka lasketaan vaiheessa 2. Jätä
tarpeeksi tilaa, jotta ambulanssipaarien alusta ei kosketa ajoneuvon puskuria.
•
Käännä kiinnitin ympäri (Kuva 5) siirtääksesi asennuskohtaa vielä 2 tuumaa (5 cm) pääpuolta kohti.
•

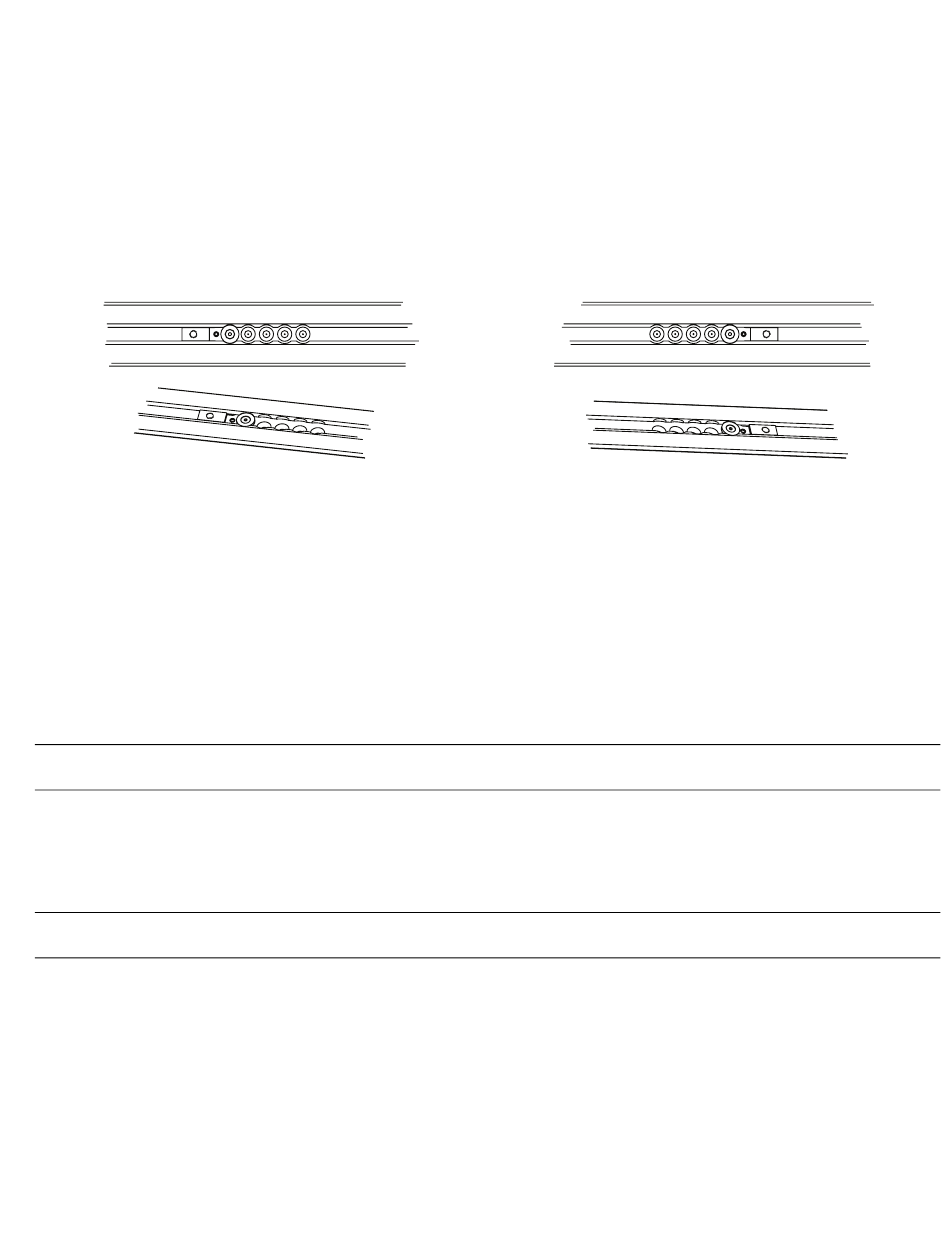

Kuva 4 näyttää kohdan, jossa on eniten tilaa pyörille puskurista lukien. Kuva 5 näyttää kohdan, jossa on vähiten tilaa
pyörille puskurista lukien ja se edustaa 8 tuuman (20,3 cm) siirtymää ensimmäisestä kohdasta. Valitse asennusta
varten kohta, joka antaa sopivan tilan pyörille. Kuva 4 ja Kuva 5 alla: (A) esittää ajoneuvon potilasosaston pääpuolta
ja (B) esittää jalkopäätä.
B
K K u u v v a a 4 4 – – E E n n i i t t e e n n t t i i l l a a a a p p y y ö ö r r i i l l l l e e
4. Käytä 5/32-tuuman kuusiokoloavainta. Asenna tasakantaruuvi (0001-194-000) ankkurin alapuolella olevaan
kiinnityspidikkeeseen (6390-001-110), jolla lattialevy kiinnittyy kiinnityspidikkeeseen (6390-101-108).
5. Toista vaiheet 3 ja 4 kolmelle muulle kohdalle lattialevy-yksikössä.
H H u u o o m m a a u u t t u u s s - - Näiden kolmen lattialevyn kiinnityspidikkeen sijainnin on täsmättävä vaiheessa 3 valitun kohdan kanssa.
6. Ohjaa ankkurin ja ajoneuvon välinen kaapeli (639000010135) ankkurin alaosaan ja ulos ankkurin sivussa olevasta
aukosta (Kuva 6).
7. Aseta ankkuri asennusreikien päälle. Ohjaa mahdollinen ylimääräinen johto takaisin sähkön läpiviennin kumisen
suojuksen läpi.
V V A A R R O O I I T T U U S S - - Sulje aina kaikki ajoneuvon ulkopuolelle johtavat aukot tiiviisti, jotta pakokaasut eivät pääse ajoneuvon
potilasosastoon.
H H u u o o m m a a u u t t u u s s - - Levitä silikonitiivistettä sähkön läpiviennin kumiseen suojukseen, jotta läpi menevät sähköosat tiivistetään
kokonaan.
8. Aseta ankkuriyksikkö (C) huolellisesti lattialevy-yksikön päälle (D) (Kuva 6). Aseta ylimääräinen johto lattialevyn
taskuun. Kohdista neljä reikää lattialevyn kiinnityspidikkeiden kanssa.
H H U U O O M M I I O O - - Kun asennat ankkuriyksikköä, varmista aina, että johdot lepäävät lattialevyn taskun sisällä eikä
ankkuriyksikkö purista niitä.
FI
16
A
K K u u v v a a 5 5 – – K K i i i i n n n n i i t t t t i i m m e e n n k k ä ä ä ä n n t t ä ä m m i i n n e e n n y y m m p p ä ä r r i i
B
A
6390-809-005 Rev AA.0
