18. 1-asis montuotojas (kojūgalyje) pakelia perkėlimo bloką ir slenka perkėlimo užrakto gaidukus (L) (pav. 12) link perkėlimo
kojūgalio, kad atleistų perkėlimo užraktus. 2-asis montuotojas (galvūgalyje) slenka ir centruoja atvirąjį perkėlimo bloko
galą virš pagrindo bloko volelių.
•
Montuodami perkėlimo bloką, jį slinkite lėtai. Nesulaužykite neštuvų indukcinio įkrovimo korpuso (K) (pav. 10).
•
Perkėlimo užrakto gaidukus laikykite patrauktus link kojūgalio, kol perkėlimo blokas uždėtas ant pagrindo (pav. 12).
•
Slinkdami antrą volelių rinkinį galite jausti pasipriešinimą; stumkite esant pasipriešinimui iki padėties, parodytos pav.
12.
19. Uždėkite pagrindo indukcinį pirminį gaubtą (639001010101) virš angos taip, kad U formos kablys būtų nukreiptas į
pagrindo kojūgalį (pav. 11).
P P a a s s t t a a b b a a - - Neleiskite jungtims (įrengtoms 16 veiksmu) spausti pagrindo indukcinio pirminio gaubto.
20. Plokščiu atsuktuvu įspauskite U formos kablį į pagrindą, kol pasigirs spragtelėjimas (pav. 11).
21. 5/32 col. šešiabriauniu veržliarakčiu prisukite tiekiamą varžtą lizdine galvute (0004-658-000) (O), kad pritvirtintumėte
tiekiamą vežimėlio magneto aktyvatorių (6390-001-106) (P) (pav. 12).
22. T25 Torx suktuvu prisukite keturis tiekiamus varžtus pusapvalėmis galvutėmis (0004-665-000) (M), kad pritvirtintumėte
tiekiamą kojūgalio perkėlimo dėvėjimosi plokštelę (6390-001-225) (N) prie perkėlimo bloko (pav. 12).
23. Slinkite perkėlimo užrakto gaidukus (arčiausiai kojūgalio) (L) (pav. 12) link perkėlimo bloko kojūgalio, kad juos
atrakintumėte.
6390-809-005 Rev AA.0

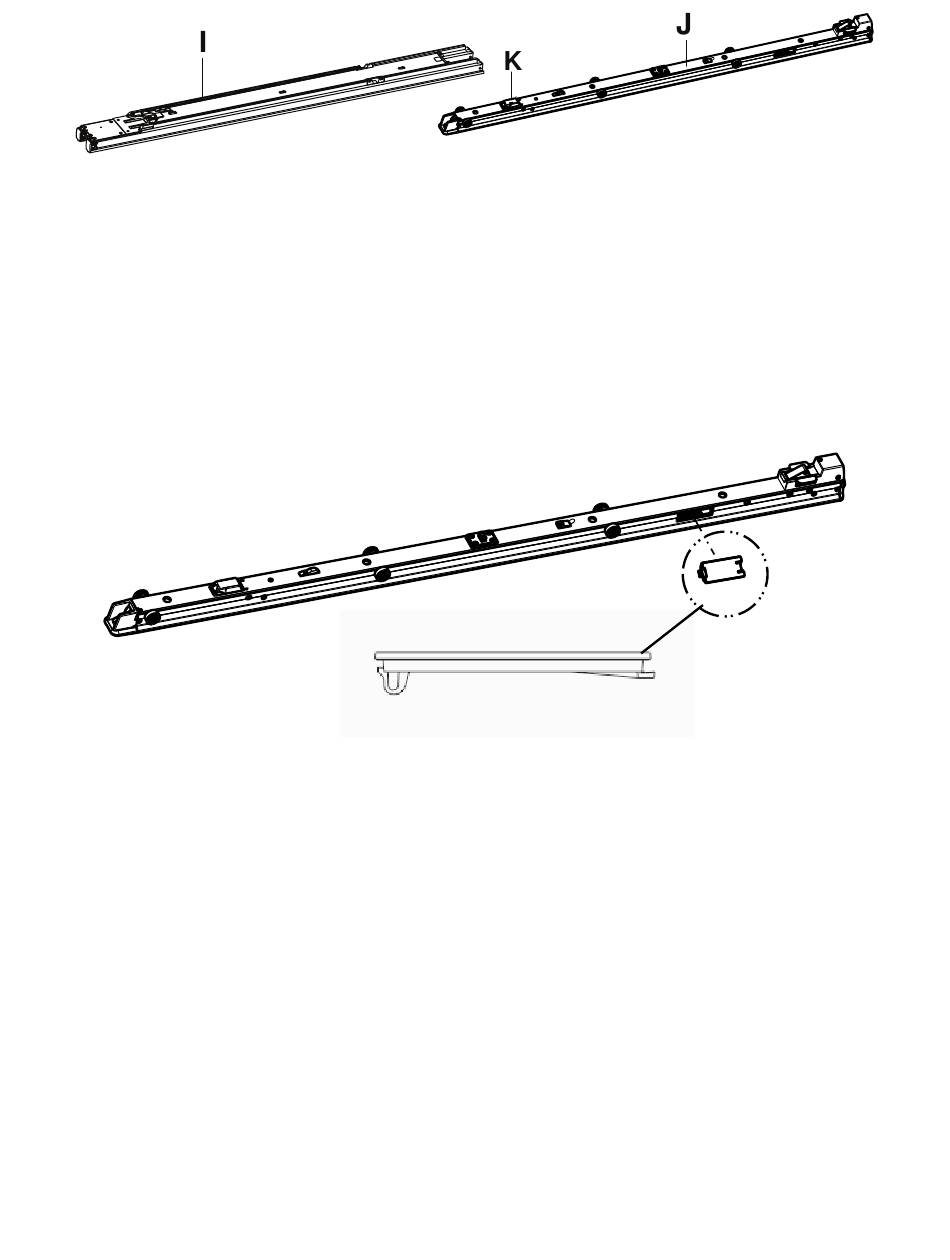

p p a a v v . . 1 1 0 0 – – P P e e r r k k ė ė l l i i m m o o b b l l o o k k o o m m o o n n t t a a v v i i m m a a s s
p p a a v v . . 1 1 1 1 – – P P a a g g r r i i n n d d o o i i n n d d u u k k c c i i n n i i s s p p i i r r m m i i n n i i s s g g a a u u b b t t a a s s
19
LT
