3. Localice la ubicación del primer soporte de acoplamiento de la placa de suelo (6390-101-108) (Figura 4) (cerca del
extremo de los pies). Esta ubicación es la que proporciona mayor separación de la rueda.
•
Para acercar la camilla al extremo de la cabeza del compartimento para pacientes del vehículo, seleccione otro
lugar de fijación de la placa de suelo.
•
Asegúrese de que la ubicación no esté más lejos de la primera que el valor calculado en el paso 2. Deje suficiente
espacio para la base de la camilla para despejar el parachoques del vehículo.
•
Voltee el soporte (Figura 5) para desplazar la ubicación del montaje 2 in (5 cm) hacia el extremo de la cabeza.
•

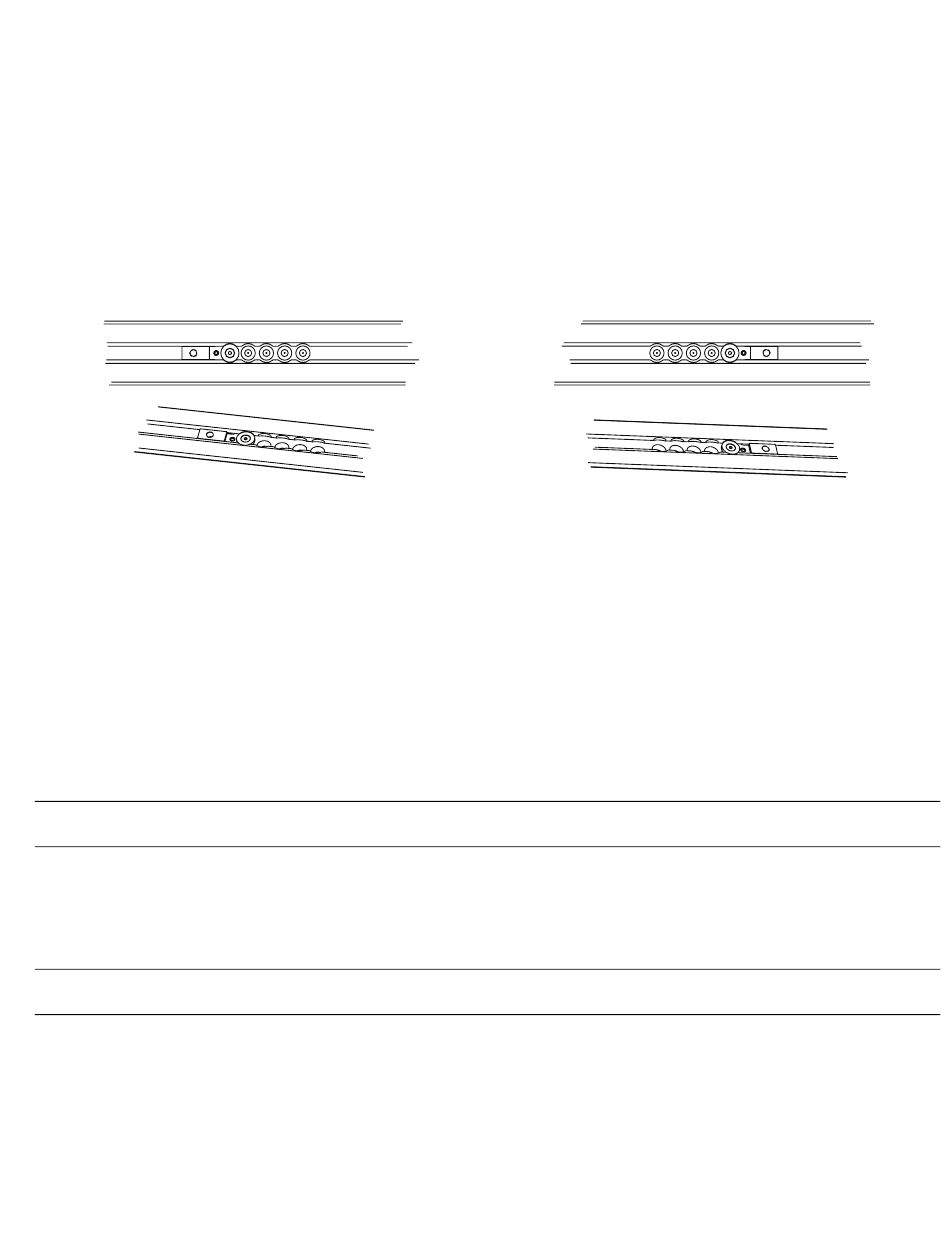

La Figura 4 muestra la ubicación que deja más espacio para la rueda desde el parachoques. La Figura 5 muestra la
ubicación que deja menos espacio para la rueda desde el parachoques y representa una distancia de 8 in (20,3 cm)
desde la primera ubicación. Seleccione la ubicación que proporciona una separación adecuada para la rueda en
función de su configuración. En la Figura 4 y la Figura 5, a continuación, (A) representa el extremo de la cabeza del
compartimento para pacientes del vehículo y (B) representa el extremo de los pies.
B
F F i i g g u u r r a a 4 4 – – M M á á x x i i m m a a s s e e p p a a r r a a c c i i ó ó n n p p a a r r a a l l a a r r u u e e d d a a
4. Con una llave hexagonal de 5/32", instale un tornillo de cabeza plana (0001-194-000) en el dispositivo de retención del
soporte de acoplamiento por debajo del anclaje (6390-001-110) para asegurar el soporte de acoplamiento de la placa
de suelo (6390-101-108).
5. Repita los pasos 3 y 4 para las otras tres ubicaciones en el conjunto de la placa de suelo.
N N o o t t a a - - La posición de estos tres soportes de acoplamiento de la placa de suelo debe coincidir con la ubicación
seleccionada en el paso 3.
6. Guíe el cable que va del anclaje al vehículo (639000010135) al interior de la parte inferior del anclaje y sáquelo por la
ventana del lateral del anclaje (Figura 6).
7. Coloque el anclaje sobre los orificios de montaje. Guíe el cable que sobre de nuevo a través de la arandela de goma
eléctrica.
A A D D V V E E R R T T E E N N C C I I A A - - Selle siempre todos los huecos al exterior del vehículo para impedir que los gases de escape entren
en el compartimento para pacientes del vehículo.
N N o o t t a a - - Aplique sellador de silicona a la arandela de goma eléctrica para sellar por completo la conexión eléctrica.
8. Coloque con cuidado el conjunto de anclaje (C) sobre el conjunto de la placa de suelo (D) (Figura 6) y disponga el cable
que sobre en la cavidad de la placa de suelo. Alinee los cuatro orificios con los soportes de acoplamiento de la placa de
suelo.
P P R R E E C C A A U U C C I I Ó Ó N N - - Asegúrese siempre de que los cables descansen dentro de la cavidad de la placa de suelo y no
queden pinzados por el conjunto de anclaje al instalar este.
ES
16
A
B
F F i i g g u u r r a a 5 5 – – V V o o l l t t e e o o d d e e l l s s o o p p o o r r t t e e
A
6390-809-005 Rev AA.0
