13. À l'aide d'une clé à 6 pans de 3/8 po, installer les quatre tiges de montage de l'ancrage fournies (6390-001-150) (H)
dans les quatre trous de l'ensemble d'ancrage (Figure 9).
R R e e m m a a r r q q u u e e
• Ne pas serrer complètement les tiges avant d'avoir aligné les quatre tiges et d'avoir commencé à les serrer.
• Ne pas pincer les fils lors de l'installation du montant le plus proche du côté tête de l'ancrage.
14. À l'aide d'une clé dynamométrique à entraînement 1/2 po, serrer chaque tige (H) à 60 ± 10 pi-lb (81,3 ± 13,5 Nm)
(Figure 9).
15. Sur le côté de l'ancrage, connecter le câble d'ancrage au véhicule au connecteur sur l'ensemble d'ancrage.
16. Enfoncer à nouveau les connecteurs dans l'ensemble d'ancrage.
17. Placer l'ensemble de transfert (I) pour que l'extrémité ouverte soit orientée vers l'ensemble d'ancrage (J) (Figure 10).
FR 18

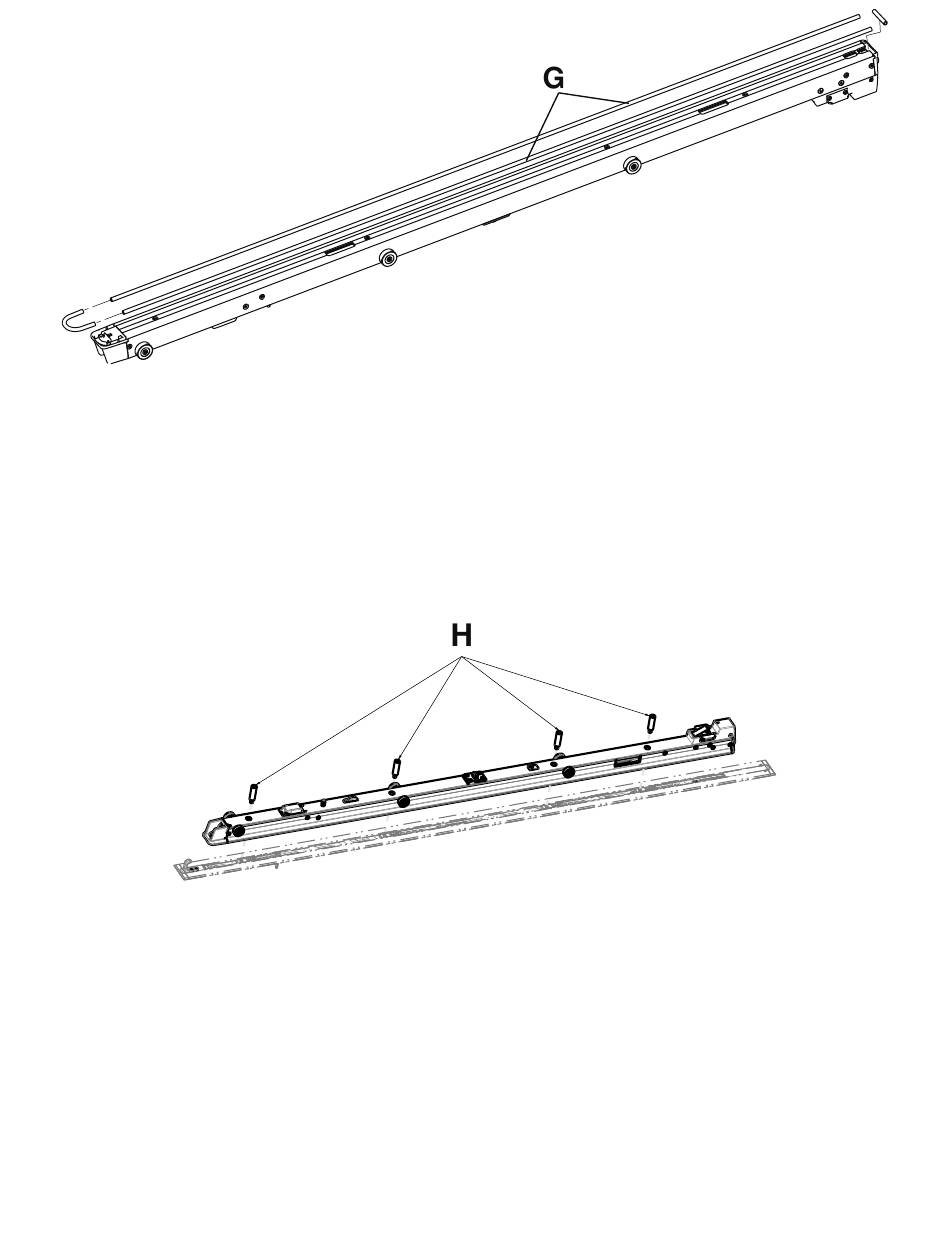

F F i i g g u u r r e e 8 8 – – J J o o i i n n t t s s d d ' ' a a n n c c r r a a g g e e
F F i i g g u u r r e e 9 9 – – I I n n s s t t a a l l l l e e r r l l e e s s t t i i g g e e s s d d e e m m o o n n t t a a g g e e d d e e l l ' ' a a n n c c r r a a g g e e
6390-809-005 Rev AA.0
