18. Instalater 1 (podnožje) podiže sklop prijenosnika i kliže obarače za blokiranje prijenosnika (L) (Slika 12) prema podnožju
prijenosnika da bi oslobodio prijenosnik. Instalater 2 (uzglavlje) kliže i centrira otvoreni kraj sklopa prijenosnika preko
valjaka u sidrenom sklopu.
•
Kada ugradite sklop prijenosnika, kližite ga polako. Nemojte oštetiti kućište induktivnog punjača (K) (Slika 10).
•
Držite obarače za blokiranje prijenosnika povučene prema podnožju dok se prijenosnik ne smjesti na sidru (Slika
12).
•
Možda ćete osjetiti blagi otpor kada pređete drugi par valjaka; nastavite preko otpora do mjesta prikazanog na Slika
12.
19. Postavite pokrov indukcijskog primara sidra (639001010101) nad otvor tako da U-kuka gleda prema podnožju sidra
(Slika 11).
N N a a p p o o m m e e n n a a - - Nemojte dopustiti da se priključci (postavljeni u koraku 16) pritisnu o pokrov inducijskog primara sidra.
20. Plosnatim odvijačem utisnite U-kuku u sidro tako da usjedne uz škljocaj (Slika 11).
21. Pomoću šesterokutnog ključa od 5/32" postavite priloženi vijak s usadnom glavom (0004-658-000) (O) da pričvrstite
priloženi magnetni aktivator kolica (6390-001-106) (P) (Slika 12).
22. Pomoću torx odvijača T25 postavite četiri priložena imbus vijka s poluokruglom glavom (0004-665-000) (M) da
pričvrstite priloženu pločicu podnožja prijenosnika za habanje (6390-001-225) (N) na sklop prijenosnika (Slika 12).
23. Kliznite obarače za blokiranje prijenosnika (najbliže podnožju) (L) (Slika 12) prema podnožju sklopa prijenosnika da ga
otkočite.
6390-809-005 Rev AA.0

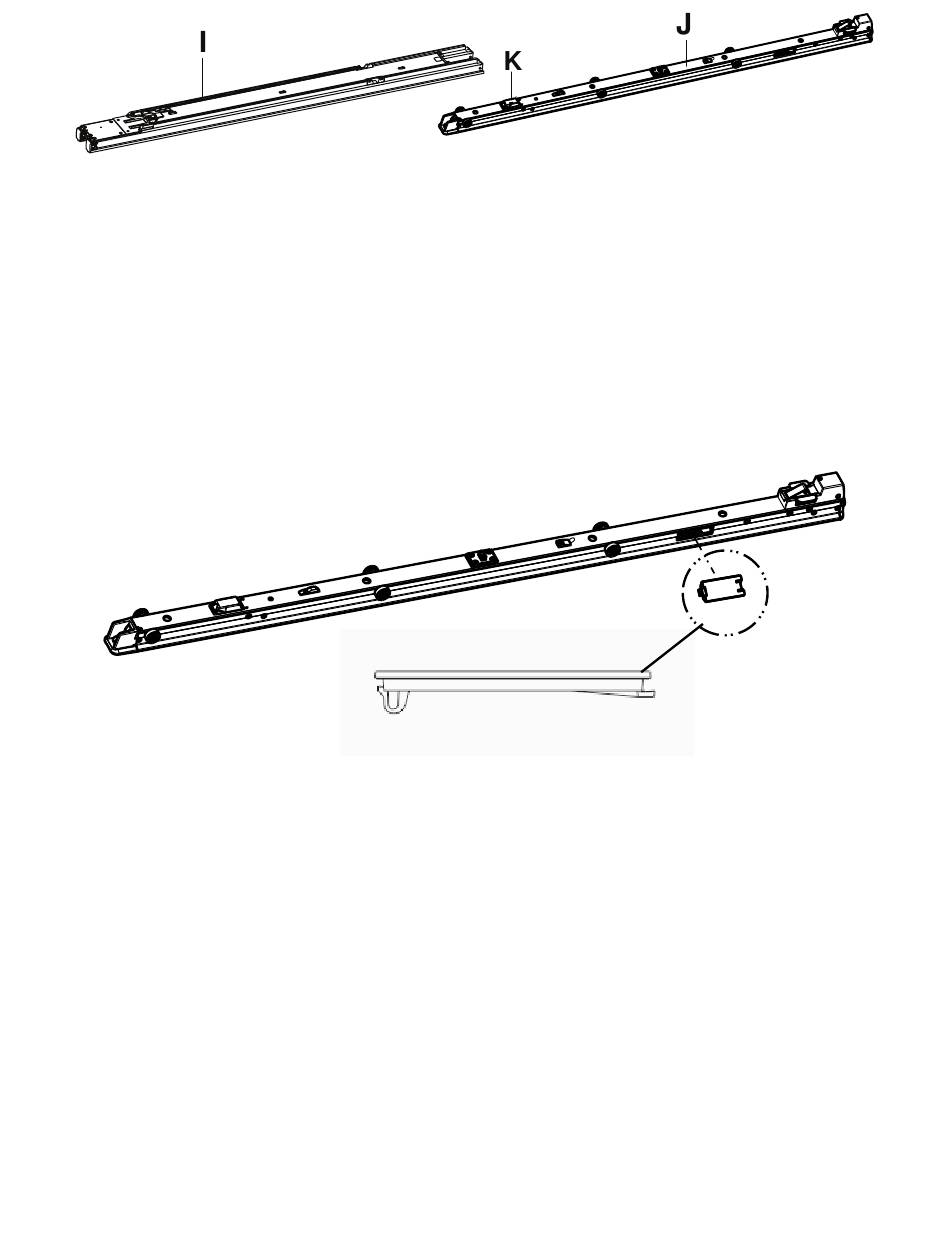

S S l l i i k k a a 1 1 0 0 – – U U g g r r a a d d n n j j a a s s k k l l o o p p a a p p r r i i j j e e n n o o s s n n i i k k a a
S S l l i i k k a a 1 1 1 1 – – P P o o k k r r o o v v i i n n d d u u k k c c i i j j s s k k o o g g p p r r i i m m a a r r a a s s i i d d r r a a
19
HR
