30. Szerelje össze a lökhárítóblokkot. Igazítsa a merev ütköző mellékelt belső blokkját (639000010246) (amely menetes
lyukakat tartalmaz) (Y) a merev ütköző mellékelt lökhárítójához (639000010243) (X) (Ábra 16).
31. Csúsztassa az összeszerelt komponenseket (X és Y) az áthelyezőszerelvény végébe.
M M e e g g j j e e g g y y z z é é s s - - Úgy állítsa be a merev ütköző lökhárítóját, hogy a kidudorodó rész (AA) alul legyen (Ábra 17).
32. Igazítsa a merev ütköző blokkját (639000010244) (amely átvezetőlyukakat tartalmaz) (W) az összeszerelt
komponensekhez (X és Y), és csúsztassa az áthelyezőszerelvény végébe.
33. Ismételje meg a 26–28. lépéseket a merev ütköző második lökhárítójának össze- és beszereléséhez.
34. 3/16"-os hatszögletű csavarkulccsal szerelje be a négy mellékelt imbuszfejű fedőcsavart (0004-662-000)
(oldalanként kettőt) (Z) az áthelyezőszerelvénybe (Ábra 16).
35. Szemrevételezéssel ellenőrizze az áthelyezőelem fej felőli végének lökhárítóit, és győződjön meg arról, hogy az
áthelyezőszerelvény külső széléhez pontosan illeszkednek-e, és hogy nincsenek-e helytelen beigazításra vagy nem
megfelelő beszerelésre utaló jelek.
36. T25-ös Torx csavarhúzóval szerelje be a két mellékelt félgömbfejű fedőcsavart (0004-665-000) (AB), így rögzítve az
áthelyezőelem fej felőli végéhez, a beteg szerinti bal (639000010210), valamint jobb oldalhoz tartozó, mellékelt szegélyt
(639000010211) (AC) az áthelyezőszerelvényhez (Ábra 18).
HU 22
Z

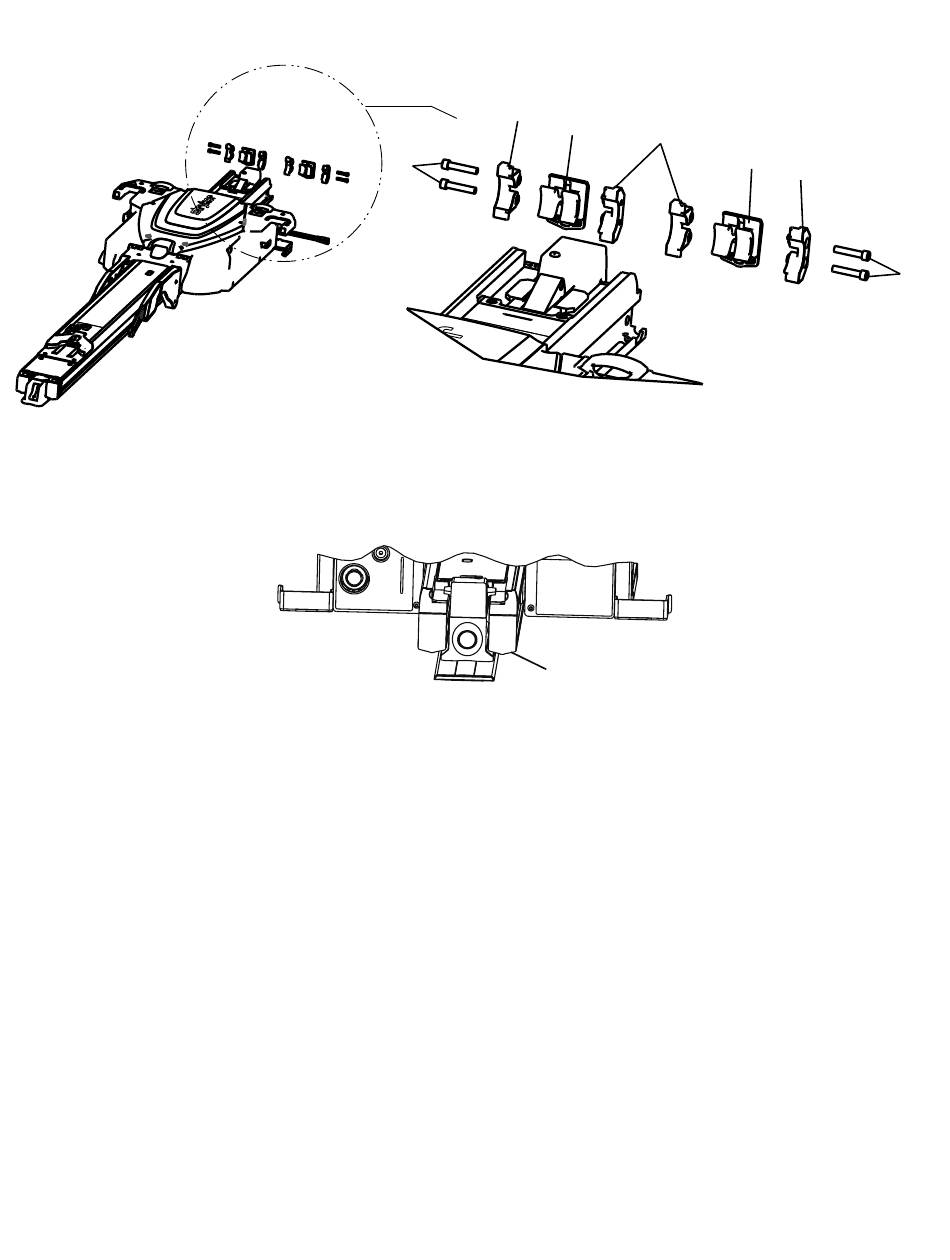

Á Á b b r r a a 1 1 6 6 – – A A l l ö ö k k h h á á r r í í t t ó ó b b l l o o k k k k ö ö s s s s z z e e s s z z e e r r e e l l é é s s e e
Á Á b b r r a a 1 1 7 7 – – M M e e r r e e v v ü ü t t k k ö ö z z ő ő l l ö ö k k h h á á r r í í t t ó ó j j á á n n a a k k k k i i d d u u d d o o r r o o d d ó ó r r é é s s z z e e
W
X
Y
AA
X
W
Z
