9. Utilizzando un metro a nastro, misurare la cavità esposta sul lato testa e sul lato piedi della piastra a pavimento per
personalizzare i copripiastra a pavimento.
10. Servendosi di una sega, tagliare i due copripiastra a pavimento (6390-001-166) (E) per adattarli alla lunghezza misurata
su entrambi i lati (Figura 7). Il copripiastra a pavimento non si allinea alla staffa di fissaggio della piastra a pavimento.
N N o o t t a a - - Se l'elemento di ancoraggio viene assemblato sopra il lato piedi o il lato testa della piastra a pavimento, non è
necessario posizionare il copripiastra a pavimento su quel lato.
11. Con un martello di gomma, fissare ciascun copripiastra a pavimento nella piastra a pavimento (partendo dal lato gancio
(F)).
N N o o t t a a - - Per togliere il copripiastra a pavimento, usare un cacciavite a punta piatta sul lato del copripiastra con un bordo
rialzato.
12. Accertarsi che le guarnizioni dell'elemento di ancoraggio (G) siano installate nelle scanalature del gruppo di ancoraggio
(Figura 8). Se le guarnizioni dell'elemento di ancoraggio non sono installate, spingerle nuovamente nelle scanalature
del gruppo di ancoraggio.
6390-809-005 Rev AA.0

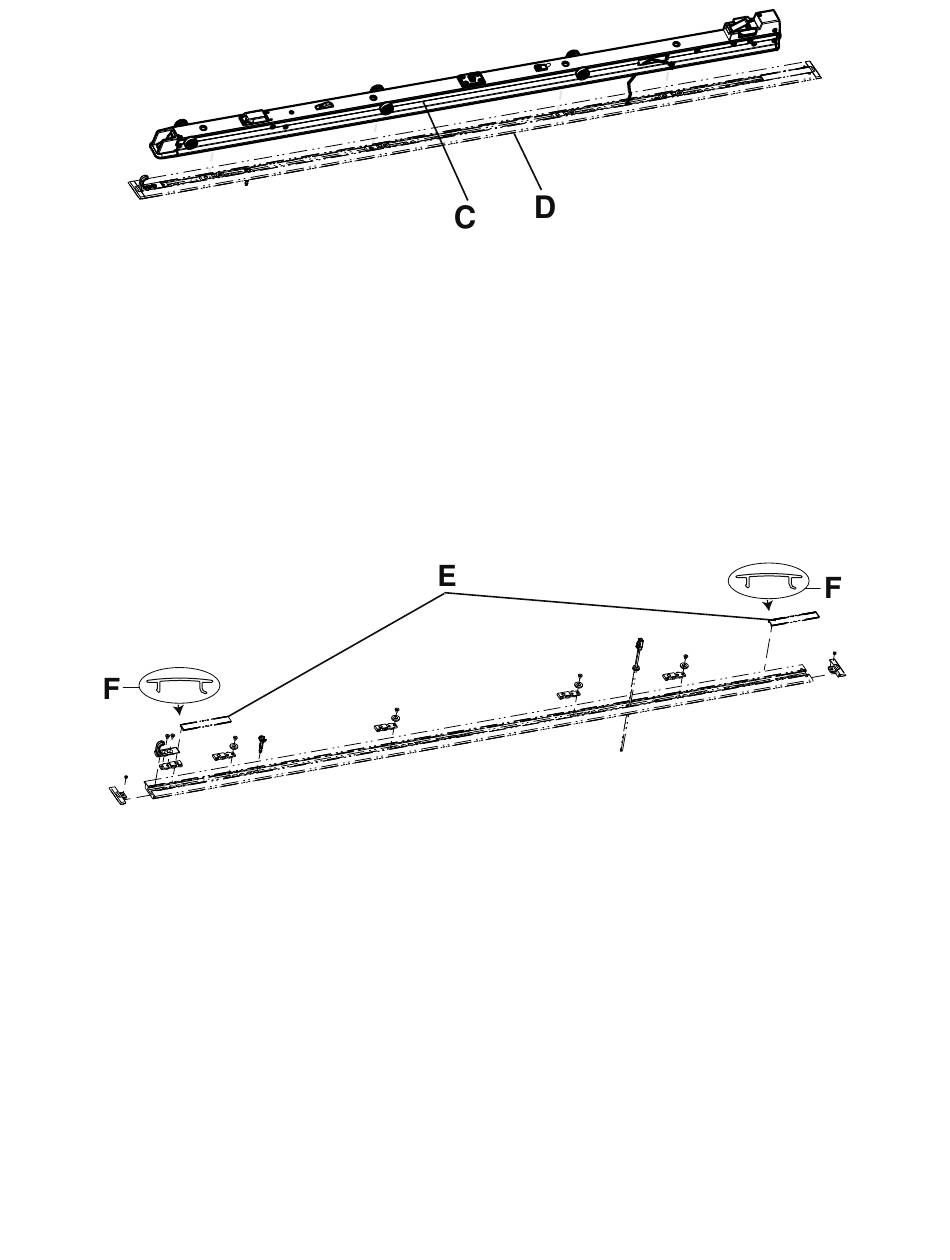

F F i i g g u u r r a a 6 6 – – G G r r u u p p p p o o d d i i a a n n c c o o r r a a g g g g i i o o e e g g r r u u p p p p o o d d e e l l l l a a p p i i a a s s t t r r a a a a p p a a v v i i m m e e n n t t o o
F F i i g g u u r r a a 7 7 – – T T a a g g l l i i a a r r e e i i c c o o p p r r i i p p i i a a s s t t r r a a a a p p a a v v i i m m e e n n t t o o
