18. Installatør 1 (fodende) løfter overførselssamlingen og fører overførselslåsudløserne (L) (Figur 12) hen mod fodenden af
overførslen for at frigøre overførselslåsene. Installatør 2 (hovedende) bevæger og centrerer den åbne ende af
overførselssamlingen hen over hjulene i ankersamlingen.
•
Når du installerer overførselssamlingen, skal du bevæge overførselssamlingen langsomt. Pas på ikke at ødelægge
bårens hus til induktiv opladning (K) (Figur 10).
•
Hold overførselslåsens udløsere trukket mod fodenden, indtil overførslen sidder på ankeret (Figur 12).
•
Du vil måske bemærke let modstand, når du ruller hen over det andet sæt ruller. Skub forbi modstanden frem til
positionen vist i Figur 12.
19. Placer det primære ankerinduktive dæksel (639001010101) over åbningen, så U-krogen vender i retning af ankerets
fodende (Figur 11).
B B e e m m æ æ r r k k - - Lad ikke konnektorerne (installeret i trin 16) trykke imod det primære ankerinduktive dæksel.
20. Ved hjælp af en skruetrækker med flad kærv trykkes U-krogen ind i ankeret, indtil man hører, at det klikker på plads
(Figur 11).
21. Brug en 5/32 tommer sekskantsnøgle til at installere den vedlagte cylinderskrue (0004-658-000) (O) til at fastgøre den
vedlagte vognmagnetaktivator (6390-001-106) (P) (Figur 12).
22. Brug en T25 Torx-skruetrækker til at installere fire vedlagte hovedskruer (0004-665-000) (M) for at fastgøre den
vedlagte overførselsslidpude i fodenden (6390-001-225) (N) til overførselssamlingen (Figur 12).
23. Skub låseudløserne på overførslen (tættest på fodenden) (L) (Figur 12) mod fodenden på overførselssamlingen for at
låse dem op.
6390-809-005 Rev AA.0

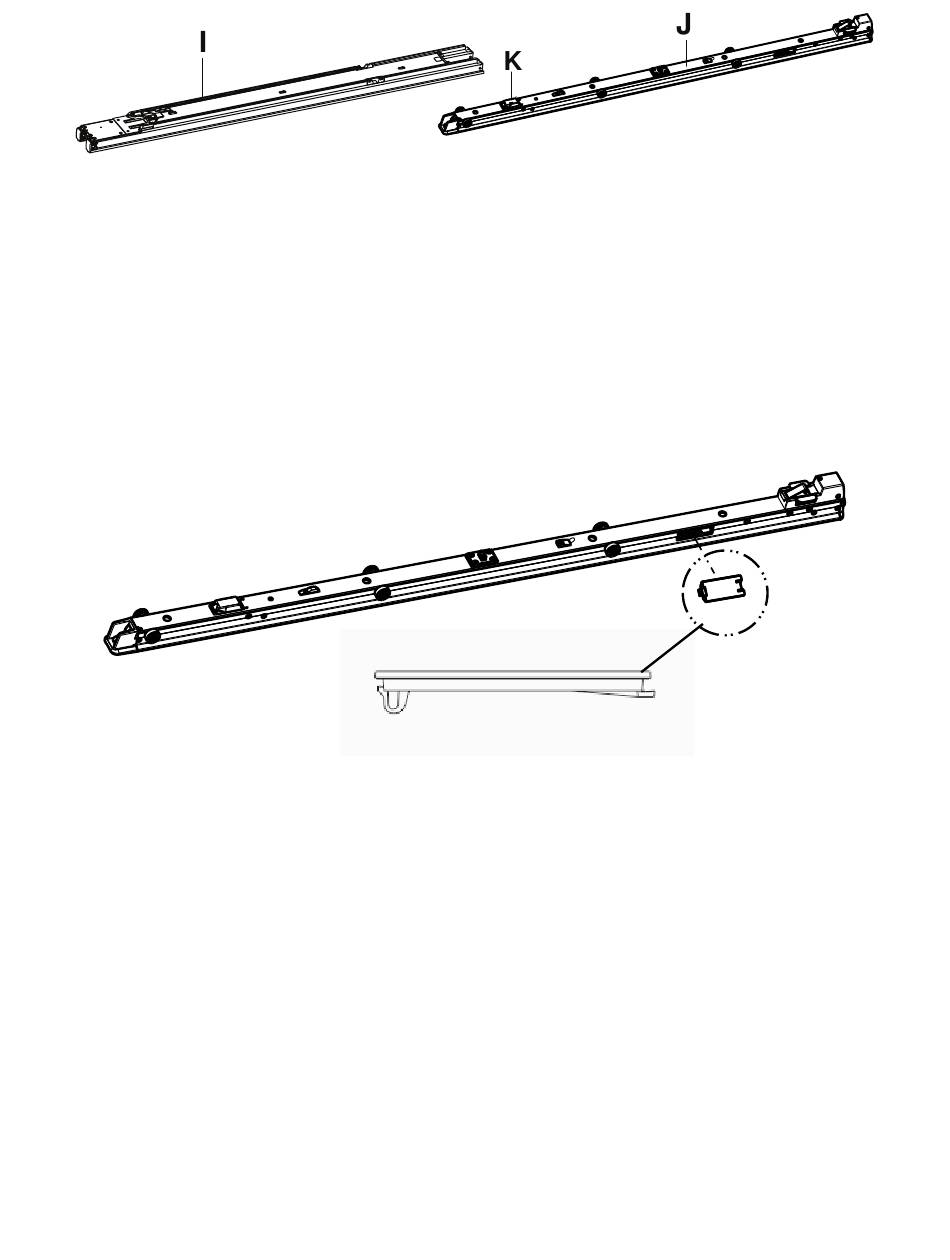

F F i i g g u u r r 1 1 0 0 – – I I n n s s t t a a l l l l é é r r o o v v e e r r f f ø ø r r s s e e l l s s s s a a m m l l i i n n g g e e n n
