26. 트롤리 어셈블리(T)를 이송 어셈블리(U)와 바닥의 앵커 어셈블리(V)의 머리쪽 끝 사이에 배치합니다(그림 15).
27. 설치자 1(발쪽 끝): 트롤리 어셈블리의 롤러르르 이송 어셈블리의 측면 채널 안으로 밉니다.
28. 설치자 2(머리쪽 끝): 트롤리 어셈블리를 들어 올려 롤러의 두 번째 세트에 정렬시킨 후 트롤리가 이송의 중간에 가까워질
때까지 롤러를 밉니다.
29. 이송 어셈블리가 제 위치에 잠길 때까지 머리쪽 끝으로 조심스럽게 앞으로 밉니다.
30. 범퍼 블록을 조립합니다. 제공된 내부 데드 스톱 블록(639000010246)(나사산형 구멍)(Y)을 제공된 데드 스톱 범퍼
(639000010243)(X)에 정렬합니다(그림 16).
KO 20
R 2
R
1
그 그 림 림 1 1 4 4 – – 트 트 롤 롤 리 리 어 어 셈 셈 블 블 리 리

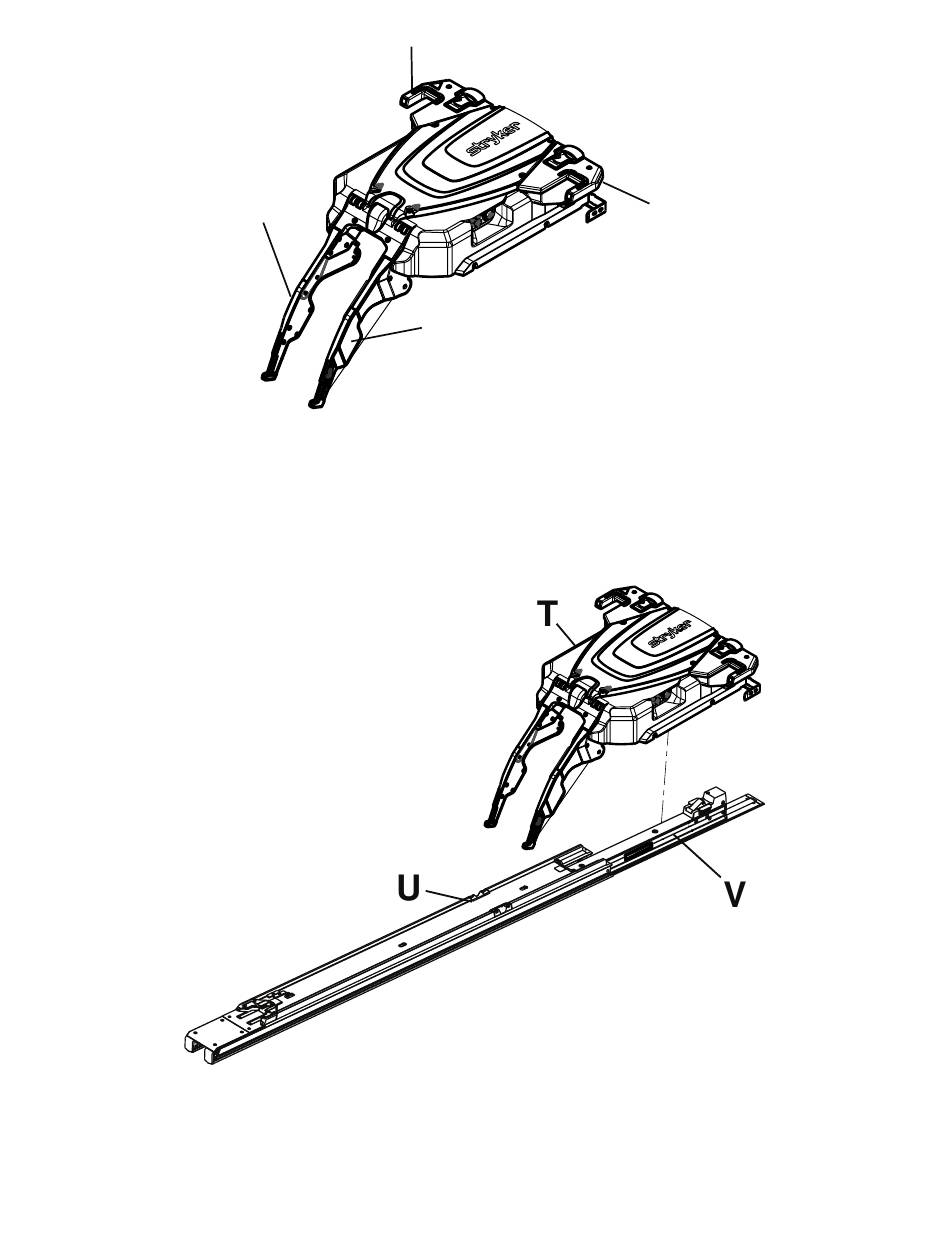

그 그 림 림 1 1 5 5 – – 트 트 롤 롤 리 리 어 어 셈 셈 블 블 리 리 배 배 치 치
