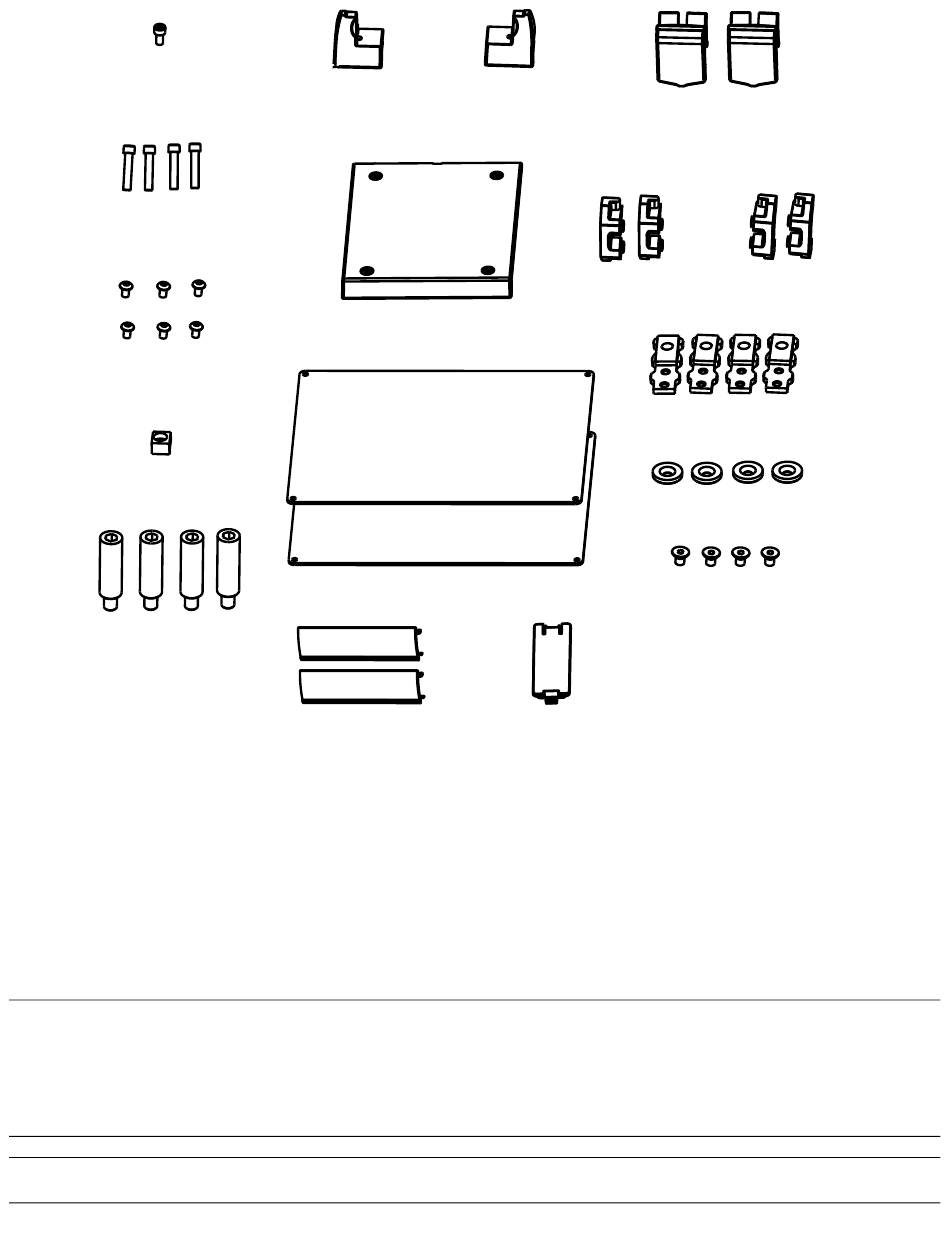

F F i i g g u u r r e e 2 2 – – C C o o m m p p o o s s a a n n t t s s d d u u k k i i t t d d ' ' i i n n s s t t a a l l l l a a t t i i o o n n d d e e l l ' ' e e n n s s e e m m b b l l e e P P o o w w e e r r - - L L O O A A D D 6 6 3 3 9 9 0 0 - - 0 0 0 0 1 1 - - 0 0 5 5 4 4

I I n n s s t t a a l l l l a a t t i i o o n n d d e e l l a a p p l l a a q q u u e e d d e e p p l l a a n n c c h h e e r r

Installer la plaque de plancher universelle Stryker dans le compartiment patient du véhicule avant d'installer le système de

fixation de la civière. Consulter le manuel d'installation de la plaque de plancher Stryker (6390-109-020) pour les

instructions.

I I n n s s t t a a l l l l a a t t i i o o n n d d u u P P o o w w e e r r - - L L O O A A D D

A A V V E E R R T T I I S S S S E E M M E E N N T T

• Toujours faire appel à deux installateurs pour soulever et positionner l'ensemble de transfert et le chariot pour éviter tout

risque de blessures.

• Toujours tenir les mains, les doigts et les pieds éloignés des pièces en mouvement.

• Toujours porter une protection oculaire appropriée pendant l'utilisation d'une scie. Fixer solidement l'élément en cours

de découpe et prendre conscience de la zone autour de l'emplacement de la découpe.

M M I I S S E E E E N N G G A A R R D D E E - - Ne pas casser le boîtier de recharge par induction de la civière lors de l'installation de l'ensemble de

transfert.

639000010210 (1)

639000010211 (1)

6390-001-225 (1)

6390-001-467 (2)

6390-001-166 (2)

639000010243 (2)

639000010244 (2)

6390-101-108 (4)

6390-001-110 (4)

0001-194-000 (4)

639001010101 (1)
