18. L'installatore 1 (lato piedi) solleva il gruppo di trasferimento e fa scorrere le levette di bloccaggio del piano di
trasferimento (L) (Figura 12) verso il lato piedi del piano di trasferimento per sbloccare gli elementi di blocco del piano di
trasferimento. L'installatore 2 (lato testa) fa scorrere e centra l'estremità aperta del gruppo di trasferimento sui rulli nel
gruppo di ancoraggio.
• Durante l'installazione del gruppo di trasferimento, farlo scorrere lentamente. Non aprire l'alloggiamento di carica
induttiva della barella (K) (Figura 10).
• Tenere le levette di bloccaggio del piano di trasferimento tirate verso il lato piedi fino a quando il piano di
trasferimento non è in sede sull'elemento di ancoraggio (Figura 12).
• È probabile incontrare una lieve resistenza quando scorre sul secondo gruppo di rulli; continuare a spingere fino alla
posizione illustrata in Figura 12.
19. Posizionare il coperchio del primario induttivo di ancoraggio (639001010101) sopra l'apertura in modo che il gancio a U
sia rivolto verso il lato piedi dell'ancoraggio (Figura 11).
N N o o t t a a - - Far sì che i connettori (installati al punto 16) non spingano contro il coperchio del primario induttivo di
ancoraggio.
20. Utilizzando un cacciavite a punta piatta, premere il gancio a U nell'ancoraggio fino a quando non si sente un clic e scatta
in posizione (Figura 11).
21. Con una chiave a brugola da 5/32 pollice, installare la vite con testa a esagono incassato (0004-658-000) (O) per fissare
l'attivatore del magnete del carrello fornito (6390-001-106) (P) (Figura 12).
22. Con un giravite Torx T25, installare le quattro viti con testa a bottone fornite (0004-665-000) (M) per fissare il cuscinetto
antiusura del piano di trasferimento sul lato piedi (6390-001-225) (N) al gruppo di trasferimento (Figura 12).
23. Far scorrere le levette di blocco del piano di trasferimento (più vicine al lato piedi) (L) (Figura 12) verso il lato piedi del
gruppo di trasferimento per sbloccarlo.
6390-809-005 Rev AA.0

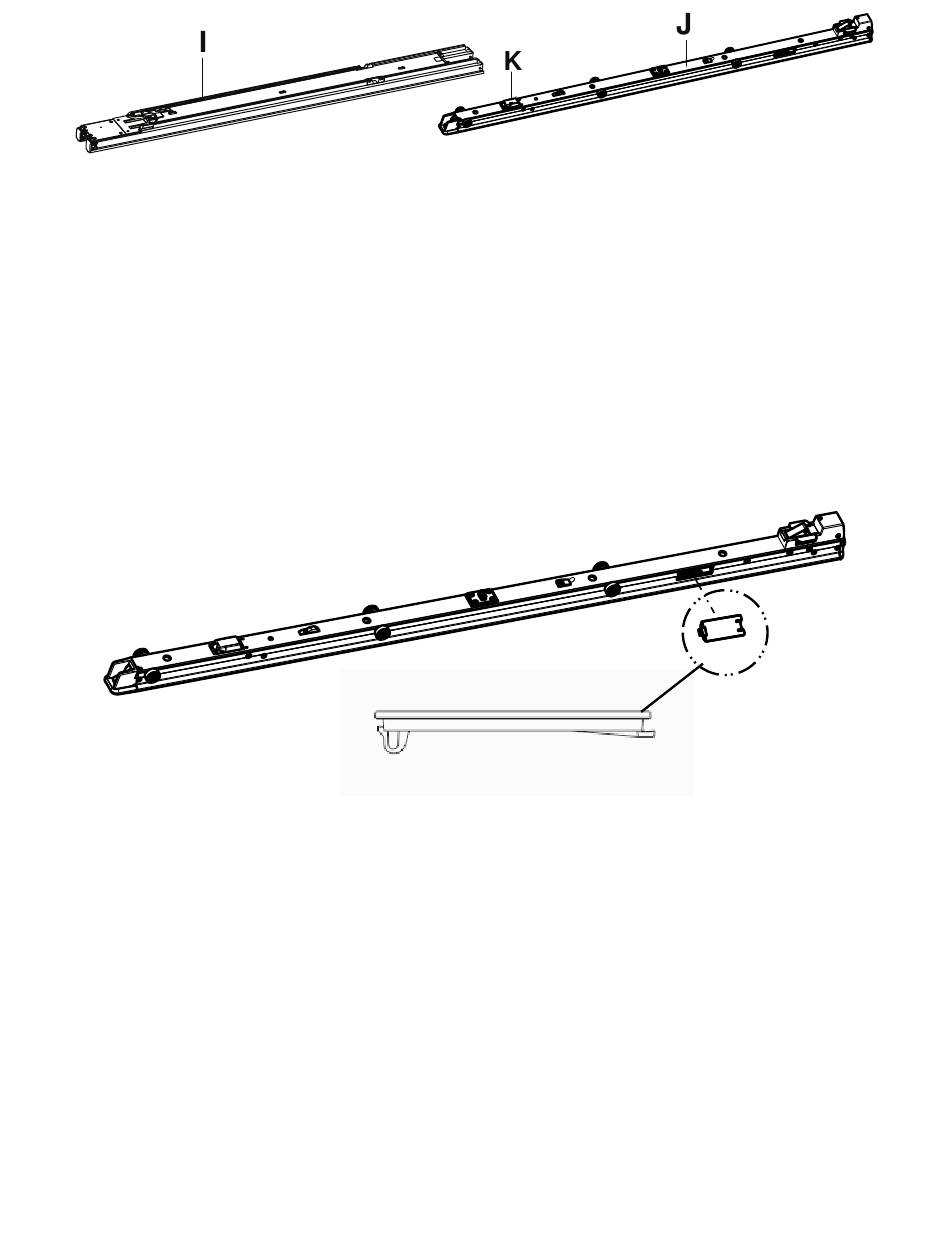

F F i i g g u u r r a a 1 1 0 0 – – I I n n s s t t a a l l l l a a z z i i o o n n e e d d e e l l g g r r u u p p p p o o d d i i t t r r a a s s f f e e r r i i m m e e n n t t o o
F F i i g g u u r r a a 1 1 1 1 – – C C o o p p e e r r c c h h i i o o d d e e l l p p r r i i m m a a r r i i o o i i n n d d u u t t t t i i v v o o d d i i a a n n c c o o r r a a g g g g i i o o
19 IT
