Π Π Ρ Ρ Ο Ο Ε Ε Ι Ι Δ Δ Ο Ο Π Π Ο Ο Ι Ι Η Η Σ Σ Η Η - - Πάντοτε να αφήνετε προστατευτικό διάκενο. Ανεπαρκές προστατευτικό διάκενο θα μπορούσε να
προκαλέσει τραυματισμό του ασθενούς ή του χειριστή.
3. Εντοπίστε τη θέση του στηρίγματος προσάρτησης της πρώτης επιδαπέδιας πλάκας (6390-101-108) (Σχήμα 4) (κοντά
στο τμήμα ποδιών). Αυτή η θέση επιτρέπει το μεγαλύτερο διάκενο του τροχού.
• Για να μεταθέσετε το φορείο πιο κοντά στο τμήμα κεφαλής της καμπίνας ασθενούς του οχήματος, επιλέξτε κάποια
άλλη θέση προσάρτησης της επιδαπέδιας πλάκας.
• Βεβαιωθείτε ότι η θέση δεν είναι πιο μακριά από την πρώτη θέση από την τιμή που υπολογίστηκε στο βήμα 2. Αφήστε
αρκετό χώρο ώστε να απομακρυνθεί η βάση του φορείου από τον προφυλακτήρα του οχήματος.
• Περιστρέψτε το στήριγμα (Σχήμα 5) για να μετακινήσετε τη θέση στερέωσης κατά ακόμη 2 ίντσες (5 cm) προς το
τμήμα κεφαλής.

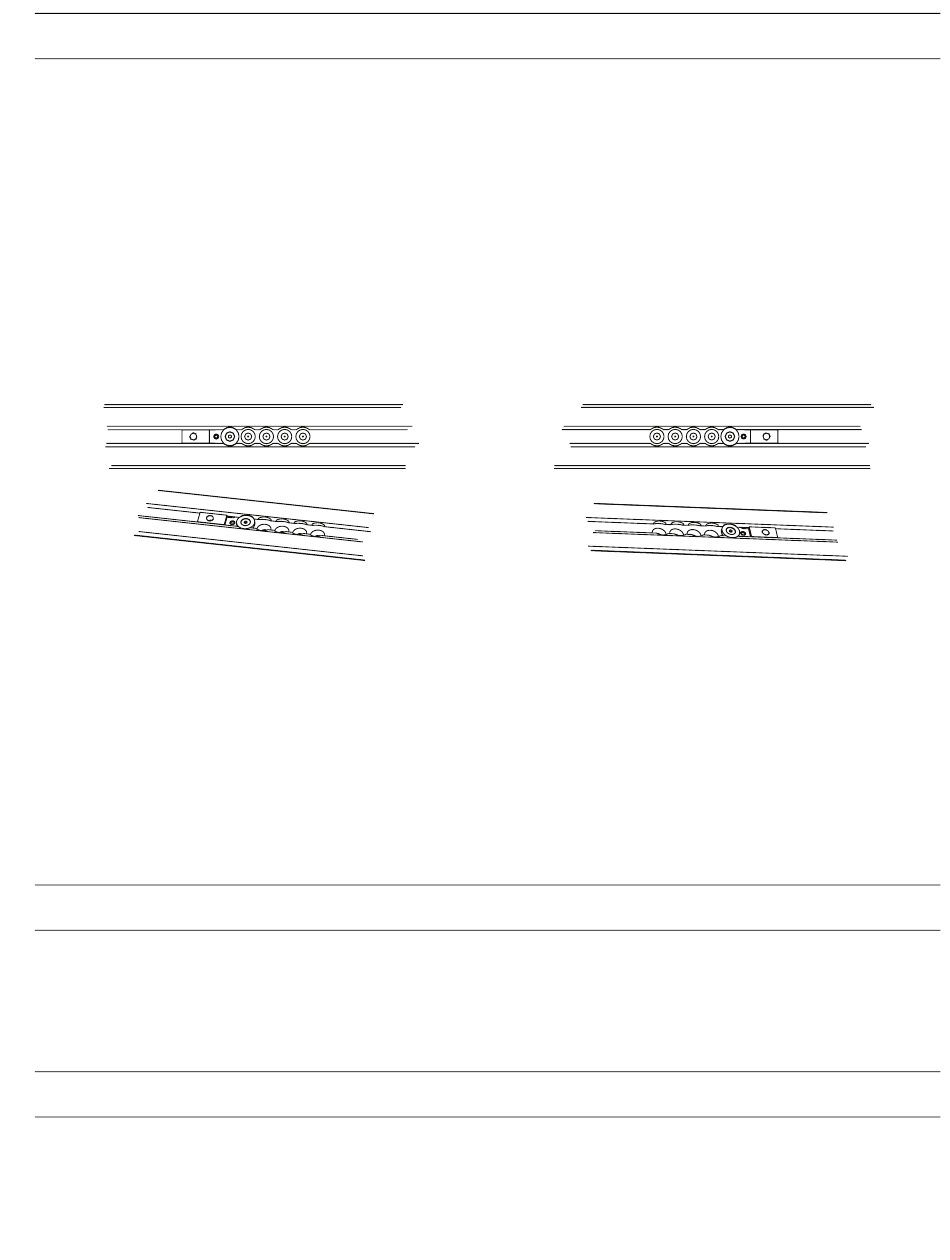

• Η Σχήμα 4 παρουσιάζει τη θέση με το μεγαλύτερο διάκενο του τροχού από το προστατευτικό. Η Σχήμα 5 παρουσιάζει
τη θέση με το μικρότερο διάκενο του τροχού από το προστατευτικό και αντιπροσωπεύει μία μετατόπιση κατά 8 ίντσες
(20,3 cm) προς τα μέσα από την πρώτη θέση. Επιλέξτε τη θέση που παρέχει το κατάλληλο διάκενο του τροχού για τη
διαμόρφωσή σας. Στην Σχήμα 4 και την Σχήμα 5 παρακάτω, η ένδειξη (A) αντιπροσωπεύει το τμήμα κεφαλής της
καμπίνας ασθενούς του οχήματος και η ένδειξη (B) αντιπροσωπεύει το τμήμα ποδιών.
B
Σ Σ χ χ ή ή μ μ α α 4 4 – – Μ Μ έ έ γ γ ι ι σ σ τ τ ο ο δ δ ι ι ά ά κ κ ε ε ν ν ο ο τ τ ρ ρ ο ο χ χ ο ο ύ ύ
4. Χρησιμοποιώντας ένα κλειδί άλλεν 5/32", εγκαταστήστε μια βίδα άλλεν με επίπεδη κεφαλή (0001-194-000) στον
δακτύλιο συγκράτησης του στηρίγματος προσάρτησης κάτω από τον σταθεροποιητή (6390-001-110) για να ασφαλίσετε
το στήριγμα προσάρτησης της επιδαπέδιας πλάκας (6390-101-108).
5. Επαναλάβετε τα βήματα 3 και 4 για τις τρεις άλλες θέσεις στη διάταξη της επιδαπέδιας πλάκας.
Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Η θέση και των τριών αυτών στηριγμάτων προσάρτησης επιδαπέδιας πλάκας πρέπει να ταιριάζει με τη θέση
που επιλέχθηκε στο βήμα 3.
6. Δρομολογήστε το καλώδιο σταθεροποίησης στο όχημα (639000010135) στο κάτω μέρος του σταθεροποιητή μέχρι να
εξέλθει από το άνοιγμα στο πλάι του σταθεροποιητή (Σχήμα 6).
7. Τοποθετήστε τον σταθεροποιητή πάνω από τις οπές στερέωσης. Δρομολογήστε τυχόν πλεονάζον σύρμα ξανά μέσα από
την ηλεκτρική λαστιχένια ροδέλα.
Π Π Ρ Ρ Ο Ο Ε Ε Ι Ι Δ Δ Ο Ο Π Π Ο Ο Ι Ι Η Η Σ Σ Η Η - - Στεγανοποιείτε πάντοτε όλα τα διάκενα στο εξωτερικό του οχήματος για να αποτρέψετε τυχόν
είσοδο καυσαερίων στην καμπίνα ασθενούς του οχήματος.
Σ Σ η η μ μ ε ε ί ί ω ω σ σ η η - - Εφαρμόστε στεγανοποιητικό σιλικόνης στην ηλεκτρική λαστιχένια ροδέλα για πλήρη στεγανοποίηση του
ηλεκτρικού καναλιού.
8. Τοποθετήστε προσεκτικά τη διάταξη σταθεροποιητή (C) επάνω από τη διάταξη της επιδαπέδιας πλάκας (D) (Σχήμα 6)
και τοποθετήστε το πλεονάζον σύρμα στην υποδοχή της επιδαπέδιας πλάκας. Ευθυγραμμίστε τις τέσσερις οπές με τα
στηρίγματα προσάρτησης επιδαπέδιας πλάκας.
Π Π Ρ Ρ Ο Ο Σ Σ Ο Ο Χ Χ Η Η - - Να φροντίζετε να παραμένουν πάντοτε τα σύρματα μέσα στην υποδοχή της επιδαπέδιας πλάκας και να
διασφαλίζετε ότι δεν συμπιέζονται από τη διάταξη σταθεροποιητή όταν εγκαθιστάτε τη διάταξη σταθεροποιητή.
EL 16
A
Σ Σ χ χ ή ή μ μ α α 5 5 – – Π Π ε ε ρ ρ ι ι σ σ τ τ ρ ρ ο ο φ φ ή ή τ τ ο ο υ υ σ σ τ τ η η ρ ρ ί ί γ γ μ μ α α τ τ ο ο ς ς
B A
