3. 最初のフロアプレート取り付けブラケット（6390-101-108）（図 4）の場所（足側端部の近く）を決めます。この場
所では、車輪との間隔が最大となります。
•
ストレッチャーを車両の患者コンパートメントの頭側端部に近づけるには、別のフロアプレートの取り付け位置を
選択します。
•
この場所が最初の場所から、ステップ2で計算した値より遠くにないことを確認します。ストレッチャーのベース
と車両のバンパーとの間に十分な空間ができるようにしてください。
•
ブラケットを反転させ（図 5）、取り付け場所をさらに2インチ（5 cm）頭側端部の方に移動させます。
•

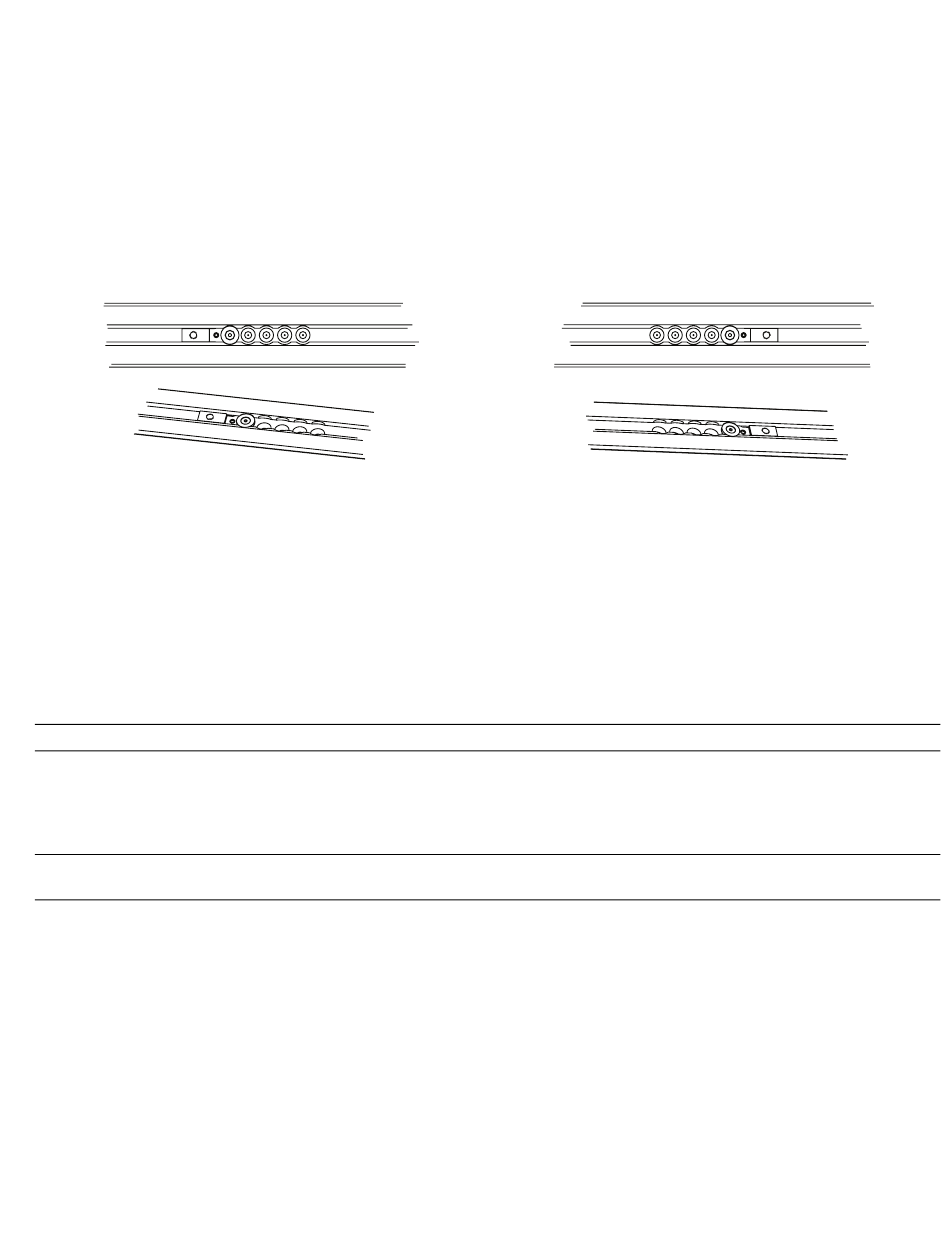

図 4 には、バンパーから車輪までの間隔が最大となる場所が示されています。図 5には、バンパーから車輪までの
間隔が最小となる場所が示されており、最初の場所から8インチ（20.3 cm） 移動しています。設定で車輪の間隔
が適切となるような場所を選択してください。下の図 4および図 5では、（A）は車両の患者コンパートメントの
頭側端部を示し、（B）は 足側端部を示しています。
B
図 図 4 4 – – 最 最 大 大 の の 車 車 輪 輪 間 間 隔 隔
4. 5/32インチ六角レンチを使用して、平頭ネジ（0001-194-000）をサブアンカー取り付けブラケットのリテーナー
（6390-001-110）に取り付け、フロアプレート取り付けブラケット（6390-101-108）を固定します。
5. フロアプレートアセンブリの他の3つの場所で、ステップ3と4を繰り返します。
注 注 記 記 - - 3つのフロアプレート取り付けブラケットの位置は、ステップ3で選択した位置と一致しなければなりません。
6. アンカーと車両をつなぐケーブル（639000010135）を、アンカーの下部に配線し、アンカー側面の開口部から外に引
き出します（図 6）。
7. アンカーを取り付け穴の上に配置します。余分なワイヤーは、電気ゴムグロメットに通しておきます。
警 警 告 告 - - 必ず車両の外装との隙間をすべて封止し、排気ガスが車両の患者コンパートメントに入らないようにします。
注 注 記 記 - - シリコーン封止剤を電気用のゴム製グロメットに塗り、電気の通り道を完全に塞ぎます。
8. アンカーアセンブリ（C）をフロアプレートアセンブリ（D）の上に慎重に置き（図 6）、余分なワイヤーをフロアプ
レートのポケットに入れます。フロアプレート取り付けブラケットに4つの穴を合わせます。
注 注 意 意 - - ワイヤーがフロアプレートのポケットの内部にあり、アンカーアセンブリを取り付ける際にアンカーアセンブ
リによって挟まれないことを必ず確認してください。
JA
16
A
B
図 図 5 5 – – ブ ブ ラ ラ ケ ケ ッ ッ ト ト の の 反 反 転 転
A
6390-809-005 Rev AA.0
