18. Montér 1 (dolní konec) zvedne sestavu převodu a posune západky zámku převodu (L) (Obrázek 12) směrem k dolnímu
konci převodu, aby se zámky převodu uvolnily. Montér 2 (horní konec) posune a vycentruje otevřený konec sestavy
převodu po válečcích v sestavě ukotvení.
• Sestavu převodu při instalaci posunujte pomalu. Nepoškoďte kryt indukčního nabíjení lehátka (K) (Obrázek 10).
• Západky zámku převodu nechte vytažené směrem k dolnímu konci, dokud nebude převod usazený na ukotvení
(Obrázek 12).
• Při přejetí přes druhou sadu válečků si možná povšimnete mírného odporu; tlačte přes odpor do pozice, kterou
znázorňuje Obrázek 12.
19. Umístěte kryt kotvicího indukčního primárního okruhu (639001010101) přes otvor tak, aby háček U směřoval k dolnímu
konci kotvicího okruhu (Obrázek 11).
P P o o z z n n á á m m k k a a - - Dbejte na to, aby konektory (nainstalované v kroku 16) netlačily na kryt kotvícího indukčního primárního
okruhu.
20. Pomocí plochého šroubováku tlačte háček U do kotvicího okruhu, dokud neuslyšíte zacvaknutí (Obrázek 11).
21. Pomocí šestihranného klíče 5/32" zašroubujte přiložený imbusový šroub s válcovou hlavou (0004-658-000) (O), čímž
zajistíte dodaný aktivátor magnetu vozíku (6390-001-106) (P) (Obrázek 12).
22. Pomocí šroubováku Torx T25 přišroubujte čtyřmi přiloženými imbusovými šrouby s vypouklou hlavou (0004-665-000)
(M) dodanou podložku převodu na dolní konec (6390-001-225) (N) k sestavě převodu (Obrázek 12).
23. Posunutím obou západek zámku převodu (nejblíže dolnímu konci) (L) (Obrázek 12) směrem k dolnímu konci sestavy
převodu odjistěte převod.
6390-809-005 Rev AA.0

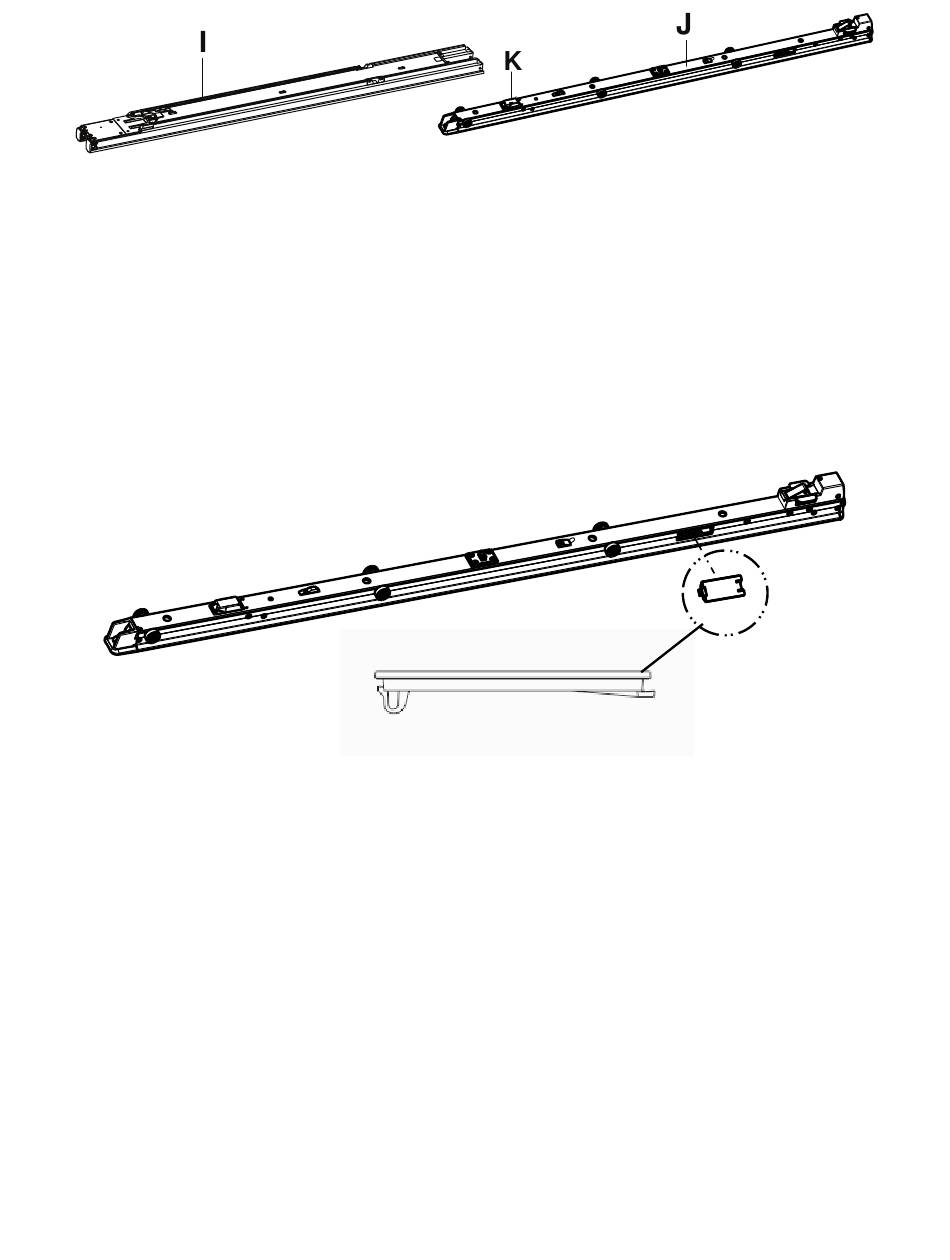

O O b b r r á á z z e e k k 1 1 0 0 – – I I n n s s t t a a l l a a c c e e s s e e s s t t a a v v y y p p ř ř e e v v o o d d u u
O O b b r r á á z z e e k k 1 1 1 1 – – K K r r y y t t k k o o t t v v i i c c í í h h o o i i n n d d u u k k č č n n í í h h o o p p r r i i m m á á r r n n í í h h o o o o k k r r u u h h u u
