26. Postavite sklop kolica (T) između sklopa prijenosnika (U) i uzglavlja sidrenog sklopa (V) na podnici (Slika 15).
27. Instalater 1 (podnožje): Kliznite valjke sklopa kolica u bočni kanal sklopa prijenosnika.
28. Instalater 2 (uzglavlje): Podignite sklop kolica da poravnate drugi par valjaka i kliznite valjke dok kolica ne dođu blizu
sredine prijenosnika.
29. Oprezno gurnite sklop prijenosnika naprijed prema uzglavlju dok se ne zakoči u mjestu.
30. Sastavite blokadu odbojnika. Poravnajte priloženu unutarnju blokadu graničnika (639000010246) (s navojnim rupama)
(Y) s priloženim odbojnikom graničnika (639000010243) (X) (Slika 16).
6390-809-005 Rev AA.0
R 2
R
1

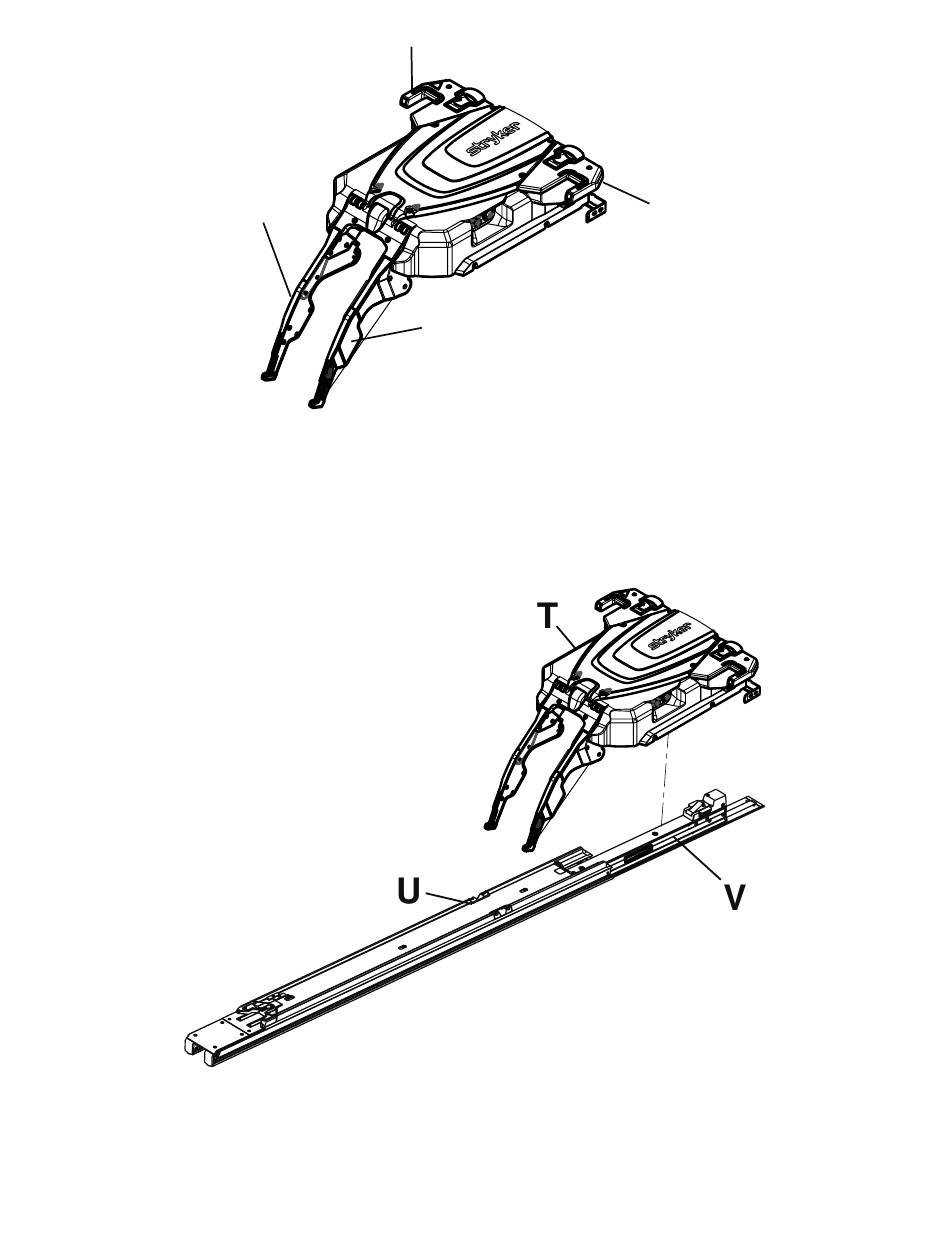

S S l l i i k k a a 1 1 4 4 – – S S k k l l o o p p k k o o l l i i c c a a
