3. Odredite mjesto za prvi montažni nosač podne ploče (6390-101-108) (Slika 4) (blizu podnožja). To mjesto pruža najviše
slobodnog prostora za kotače.
• Da biste pomaknuli krevet bliže uzglavlju odjeljka za pacijenta u vozilu, odaberite drugo mjesto za montažu podne
ploče.
• Pazite da mjesto ne bude dalje od prvog mjesta nego što iznosi vrijednost izračunata u koraku 2. Ostavite dovoljno
prostora da postolje kreveta bude udaljeno od odbojnika vozila.
• Okrenite nosač (Slika 5) da pomaknete mjesto ugradnje za dodatna 2 inča (5 cm) prema uzglavlju.

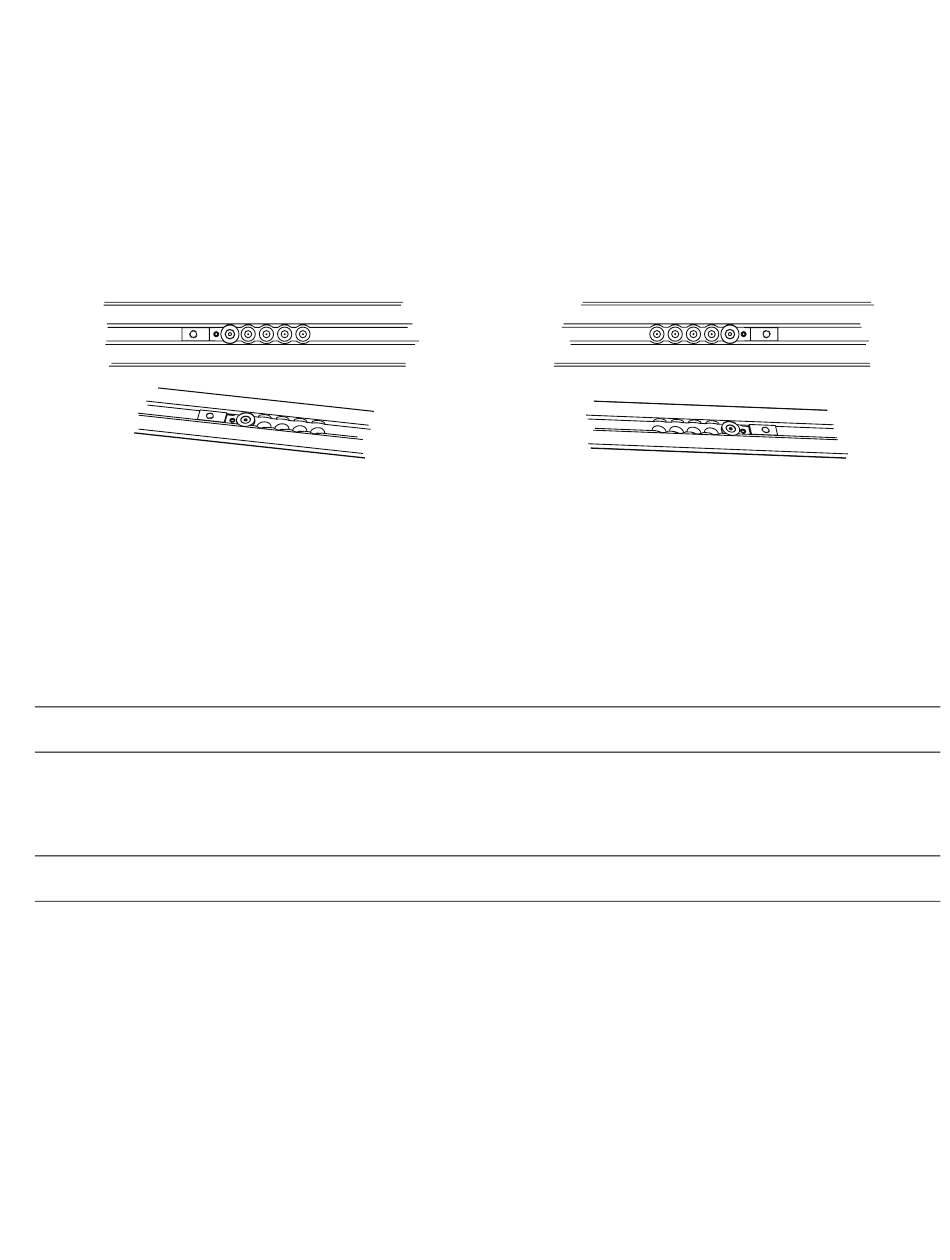

• Slika 4 prikazuje mjesto koje pruža najveću udaljenost kotača od odbojnika. Slika 5 prikazuje mjesto za najmanju
udaljenost kotača od odbojnika i predstavlja pomak od 8 inča (20,3 cm) u odnosu na prvi položaj. Odaberite mjesto
koje vam pruža dovoljnu udaljenost za kotače za vašu shemu. Na slikama Slika 4 i Slika 5 u nastavku (A) predstavlja
uzglavlje odjeljka za pacijenta u vozilu, a (B) predstavlja podnožje.
B
S S l l i i k k a a 4 4 – – N N a a j j v v e e ć ć a a u u d d a a l l j j e e n n o o s s t t z z a a k k o o t t a a č č e e
4. Pomoću šesterokutnog ključa od 5/32" postavite vijak s ravnom glavom (0001-194-000) na držač montažnog
podnosača sidra (6390-001-110) da pričvrstite montažni nosač podne ploče (6390-101-108).
5. Ponovite 3. i 4. korak za druga tri mjesta na sklopu podne ploče.
N N a a p p o o m m e e n n a a - - Položaj ova tri montažna nosača podne ploče mora odgovarati mjestu odabranom u 3. koraku.
6. Kabel sidro-vozilo (639000010135) provucite na donju stranu sidra i van kroz otvor na strani sidra (Slika 6).
7. Postavite sidro preko montažnih rupa. Višak žice provucite natrag kroz električnu gumenu uvodnicu.
U U P P O O Z Z O O R R E E N N J J E E - - Uvijek zatvorite sve rupe prema vanjskoj strani vozila da ispušni plinovi ne bi dospjeli u odjeljak za
pacijenta u vozilu.
N N a a p p o o m m e e n n a a - - Nanesite silikon na električnu gumenu uvodnicu da potpuno zatvorite električni prolaz.
8. Oprezno postavite sidreni sklop (C) na vrh sklopa podne ploče (D) (Slika 6), a višak žice postavite u utor podne ploče.
Poravnajte četiri otvora s montažnim nosačima podne ploče.
O O P P R R E E Z Z - - Prilikom ugradnje sidrenog sklopa uvijek pazite da žice budu postavljene unutar utora podne ploče i da nisu
prikliještene sidrenim sklopom.
