13. Brug en 3/8 tommer sekskantnøgle til at installere de fire vedlagte ankermonteringsstolper (6390-001-150) (H) i de fire
huller i ankersamlingen (Figur 9).
B B e e m m æ æ r r k k
• Undlad at stramme stolperne fuldstændigt, indtil alle fire stolper er bragt på linje og startet.
• Klem ikke ledningerne, når du installerer stolpen tættest på ankerets hovedende.
14. Brug en 1/2 tomme momentnøgle til at stramme hver stolpe (H) til 60±10 fod-pund (81,3±13,5 N-m) (Figur 9).
15. Forbind på siden af ankeret det kabel, der forbinder ankeret med køretøjet, med konnektoren på ankersamlingen.
16. Skub konnektorerne tilbage i ankersamlingen.
17. Anbring overførselssamlingen (I), så den åbne ende vender mod ankersamlingen (J) (Figur 10).
DA
18

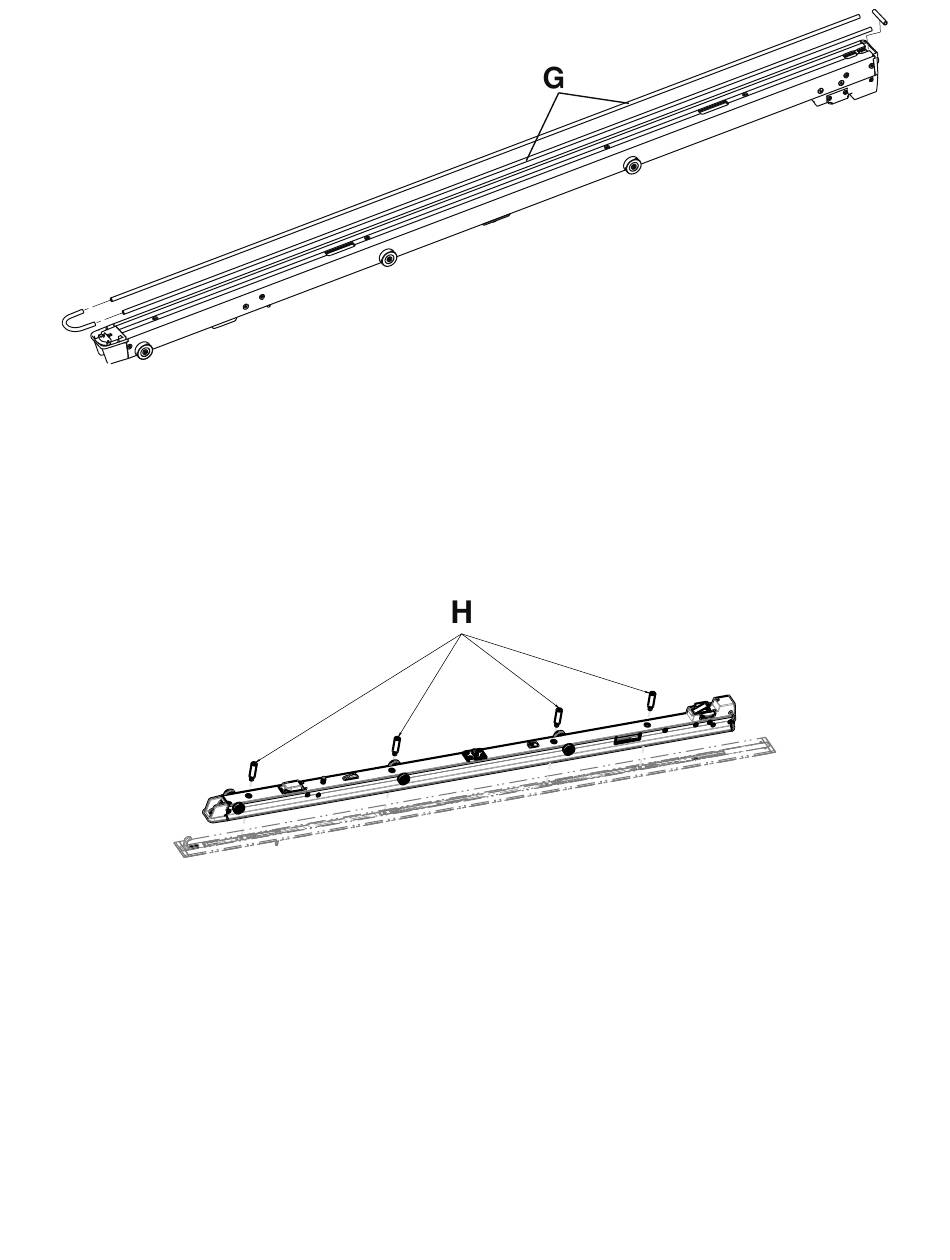

F F i i g g u u r r 8 8 – – A A n n k k e e r r f f o o r r s s e e g g l l i i n n g g e e r r
F F i i g g u u r r 9 9 – – I I n n s s t t a a l l l l é é r r a a n n k k e e r r m m o o n n t t e e r r i i n n g g s s s s t t o o l l p p e e r r
6390-809-005 Rev AA.0
