30. バンパーブロックを組み立てます。付属の内部完全停止ブロック（639000010246）（ネジ穴付き）（Y）を付属の完
全停止バンパー（639000010243）（X）に合わせます（）図 16。
31. 組み立てた部品（XとY）をトランスファーアセンブリの端までスライドさせます。
注 注 記 記 - - 完全停止バンパーの位置を合わせ、隆起箇所（AA）が底面に来るようにします（図 17）。
32. 完全停止ブロック（639000010244）（ネジ穴付き）（W）を組み立てた部品（XとY）に合わせて、トランスファー
アセンブリの端までスライドさせます。
33. ステップ26～28を繰り返し、2つ目の完全停止バンパーを組み立て取り付けます。
34. 3/16インチ六角レンチを使用して、付属の4本の六角穴付きネジ（0004-662-000）（各側2本ずつ）（Z）を、トラン
スファーアセンブリに取り付けます（図 16）。
35. 頭側端部のトランスファーバンパーを目視点検し、トランスファーアセンブリの外側の縁に段差がなく取り付けられ
ており、ずれていないことや取り付けが不適切でないことを確認します。
36. T25 Torxドライバーを使用して、付属の2つのボタンヘッドキャップネジ（0004-665-000）（AB）を取り付け、付属
の患者左側頭側端部のトランスファートリム（639000010210）と付属の患者右側頭側端部のトランスファートリム
（639000010211）（AC）を、トランスファーアセンブリに取り付けます（図 18）。
JA
22
W
Z

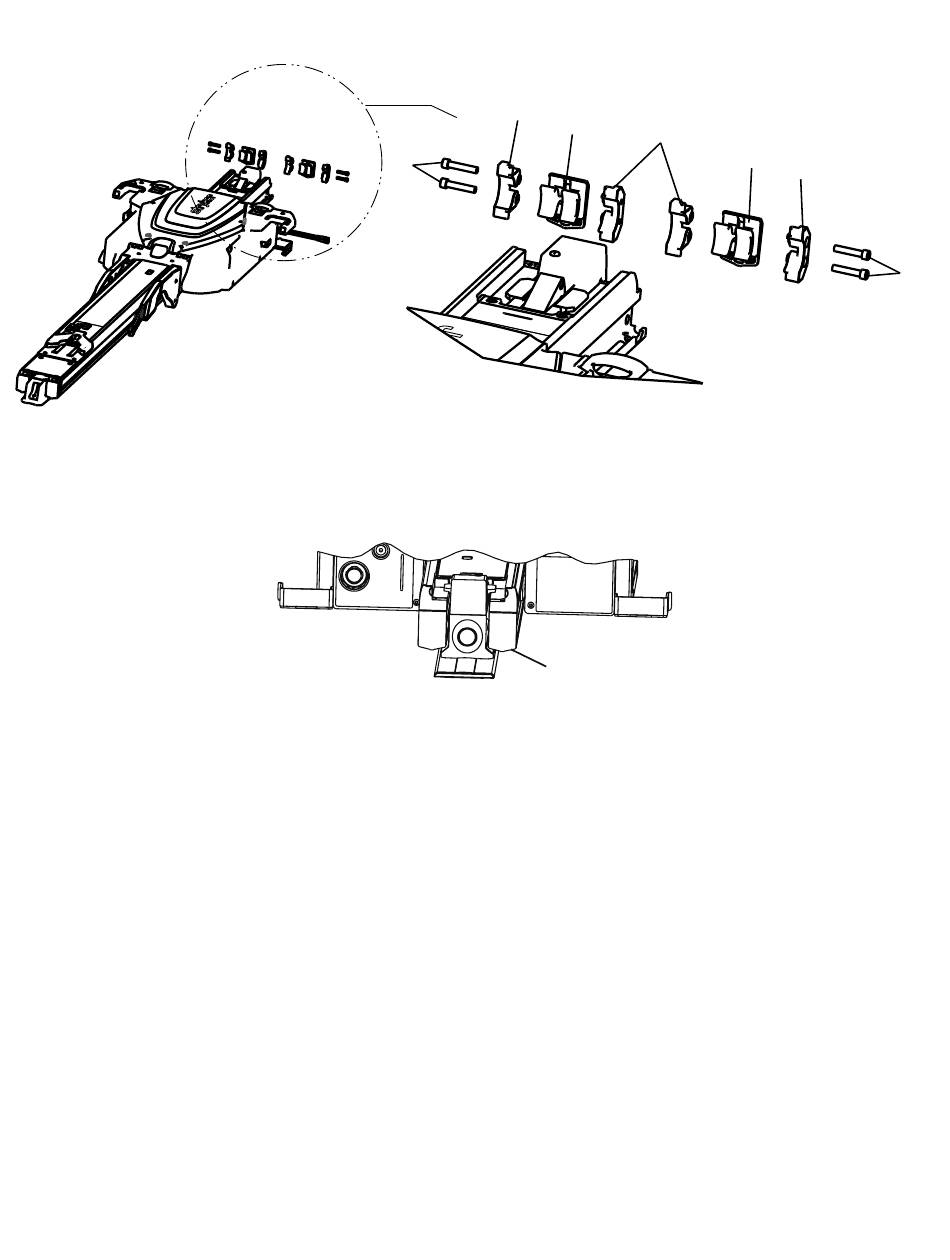

図 図 1 1 6 6 – – バ バ ン ン パ パ ー ー ブ ブ ロ ロ ッ ッ ク ク の の 組 組 み み 立 立 て て
図 図 1 1 7 7 – – 完 完 全 全 停 停 止 止 バ バ ン ン パ パ ー ー の の 隆 隆 起 起 箇 箇 所 所
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
