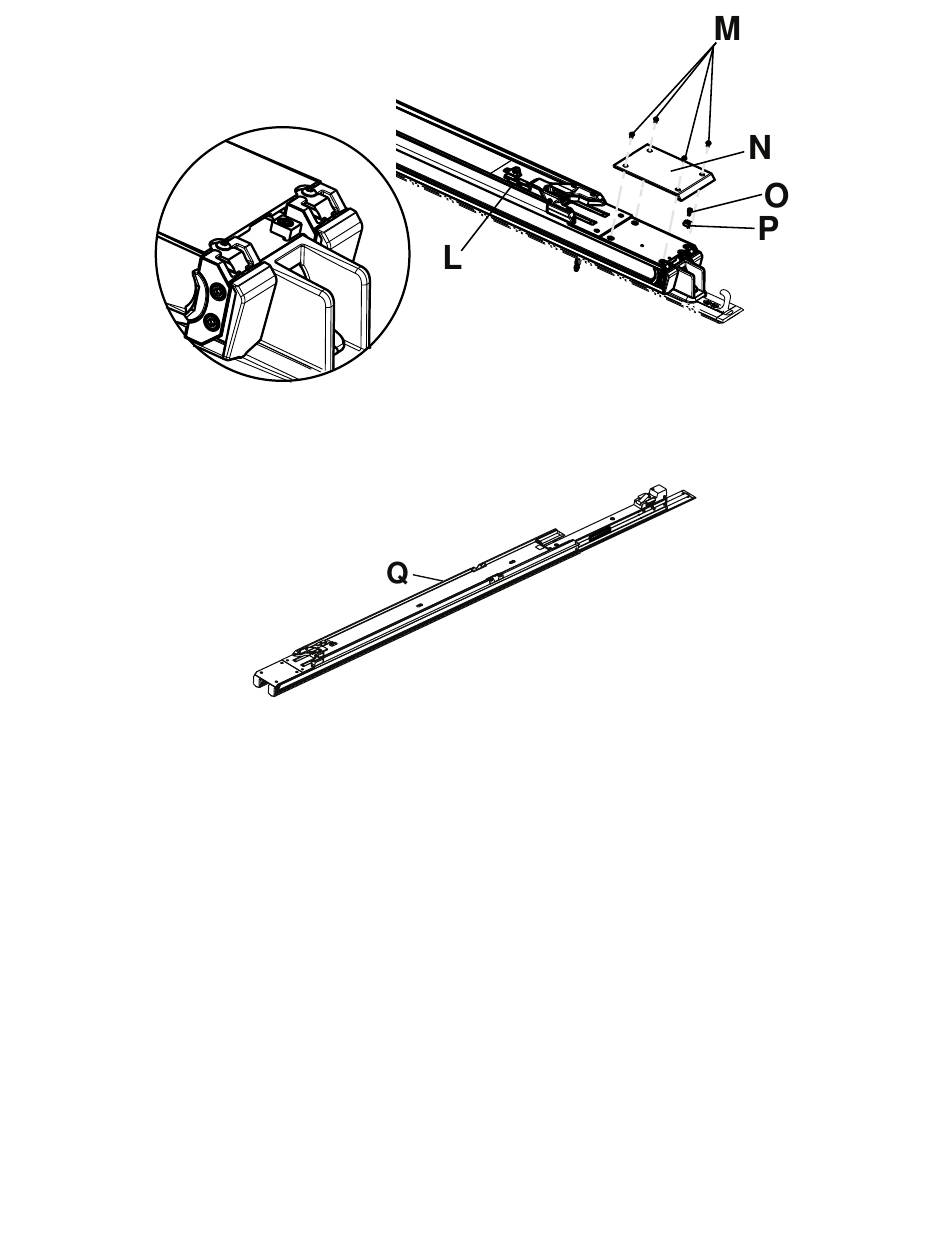

A A b b b b i i l l d d u u n n g g 1 1 2 2 – – D D e e n n F F u u ß ß e e n n d d e e n n - - V V e e r r s s c c h h l l e e i i ß ß b b e e l l a a g g d d e e s s T T r r a a n n s s f f e e r r s s y y s s t t e e m m s s a a n n b b r r i i n n g g e e n n
24. Die Transfersystembaugruppe in ihre mittlere Position (Q) bringen (Abbildung 13).
25. Die Wagenbaugruppe vorsichtig am Arm und am Flügel anheben. Den Wagen nicht an den manuellen
Entriegelungsgriffen der Trage anheben. Nur an den angegebenen Stellen anheben. Installateur 1 positioniert die
Hände an R1 und R2. Installateur 2 positioniert die Hände an S1 und S2 (Abbildung 14).
DE 20
A A b b b b i i l l d d u u n n g g 1 1 3 3 – – P P o o s s i i t t i i o o n n i i e e r r e e n n d d e e r r T T r r a a n n s s f f e e r r s s y y s s t t e e m m b b a a u u g g r r u u p p p p e e
6390-809-005 Rev AA.0
