18. 取り付け担当者1（足側端部）がトランスファーアセンブリを持ち上げ、トランスファーロックトリガー（L）をトラ
ンスファーの足側端部の方にスライドさせ（図 12）、トランスファーのロックを解除します。取り付け担当者2（頭
側端部）が、アンカーアセンブリで、トランスファーアセンブリの開口端をローラーの上にスライドさせ、中心を合
わせます。
• トランスファーアセンブリを取り付ける際には、トランスファーアセンブリをゆっくりスライドさせてください。
ストレッチャーの非接触充電ハウジング（K）を壊さないこと（）図 10。
• トランスファーがアンカーの上に来るまで、トランスファーロックトリガーを足側端部の方に引いたままにします
（図 12）。
• 2セット目のローラーを超えると、若干の抵抗を感じる場合があります。抵抗を感じても図 12に示された位置まで
押してください。
19. Uフックがアンカーの足側端部に面するようにアンカー誘導のメインカバー（639001010101）を開口部の上に配置し
ます（図 11）。
注 注 記 記 - - コネクタ（ステップ16で取り付け）が、アンカー誘導のメインカバーを押さないように注意してください。
20. マイナスドライバーを使用して、カチッと音がするまでUフックをアンカーに押し付けて取り付けます（図 11）。
21. 5/32インチ六角レンチを使用して、付属の六角穴付きネジ（0004-658-000）（O）を取り付け、付属のトロリー磁気
アクティベーター（6390-001-106）（P）を固定します（）図 12。
22. T25 Torxドライバーを使用して、付属の4つのボタンヘッドキャップネジ（0004-665-000）（M）を取り付け、付属の
足側端部トランスファー摩耗パッド（6390-001-225）（N）をトランスファーアセンブリに取り付けます（図 12）。
23. トランスファーロックトリガー（足側端部に最も近い）（L）（図 12）をトランスファーアセンブリの足側端部にス
ライドさせ、ロックを解除します。
6390-809-005 Rev AA.0

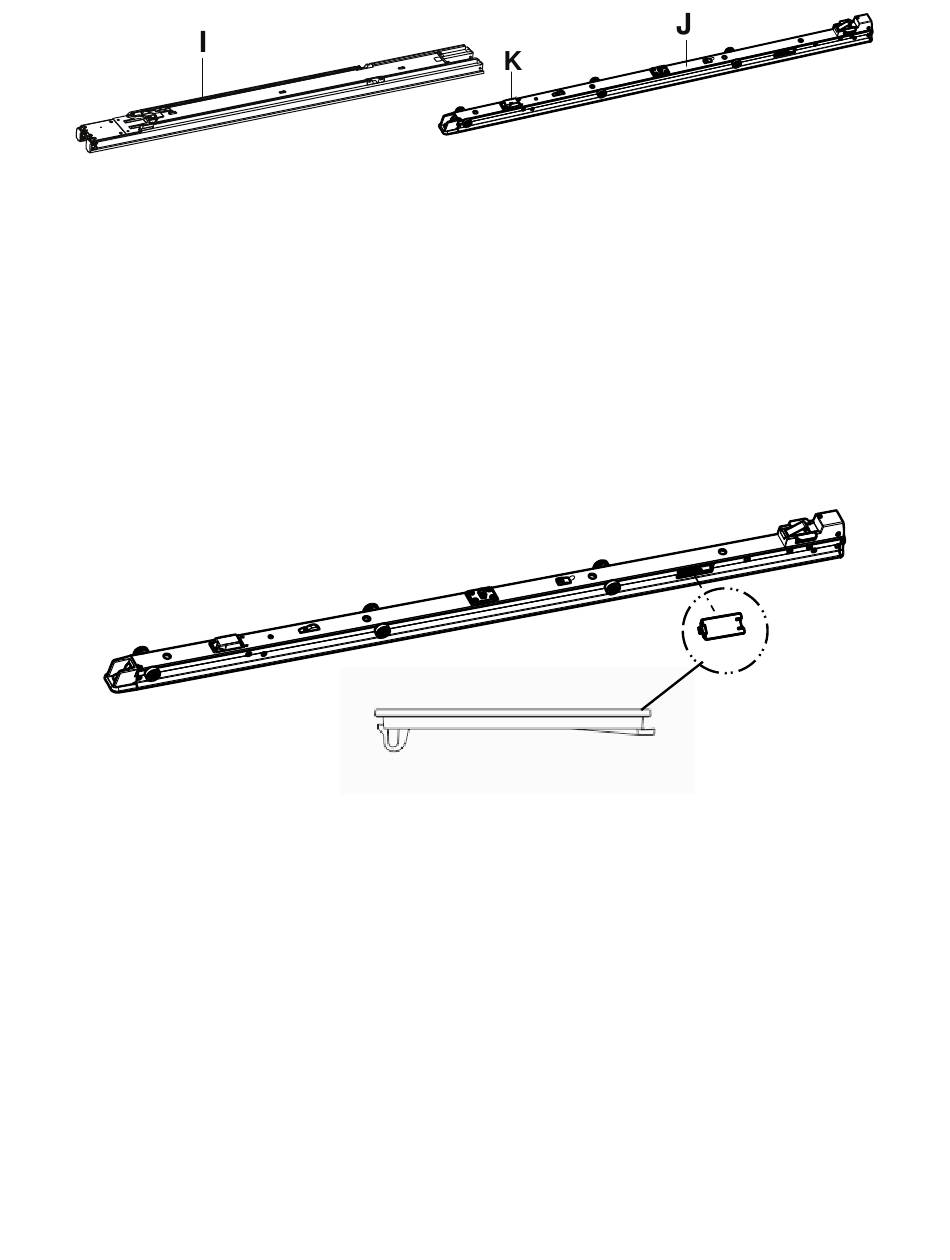

図 図 1 1 0 0 – – ト ト ラ ラ ン ン ス ス フ フ ァ ァ ー ー ア ア セ セ ン ン ブ ブ リ リ の の 取 取 り り 付 付 け け
