30. Assembler le bloc de butée. Aligner le bloc interne de butée fixe fourni (639000010246) (avec des trous filetés) (Y) sur
la butée fixe fournie (639000010243) (X) (Figure 16).
31. Faire glisser les composants assemblés (X et Y) dans l'extrémité de l'ensemble de transfert.
R R e e m m a a r r q q u u e e - - Positionner la butée fixe de manière à ce que la bosse (AA) se trouve en bas (Figure 17).
32. Aligner le bloc de butée fixe (639000010244) (avec des trous traversants) (W) sur les composants assemblés (X et Y) et
faire glisser dans l'extrémité de l'ensemble de transfert.
33. Répéter les étapes 26 à 28 pour assembler et installer la deuxième butée fixe.
34. À l'aide d'une clé à 6 pans de 3/16 po, installer les quatre vis d'assemblage à six pans creux fournies (0004-662-000)
(deux pour chaque côté) (Z) dans l'ensemble de transfert (Figure 16).
35. Inspecter visuellement les butées de l'ensemble de transfert côté tête pour s'assurer qu'elles sont installées en
affleurant le bord externe de l'ensemble de transfert, sans signes de mauvais alignement ou d'installation incorrecte.
36. À l'aide d'une clé Torx T25, installer les deux vis d'assemblage à tête ronde fournies (0004-665-000) (AB) pour fixer la
garniture gauche côté tête de l'ensemble de transfert de patient fournie (639000010210) et la garniture droite côté tête
de l'ensemble de transfert de patient fournie (639000010211) (AC) sur l'ensemble de transfert (Figure 18).
FR
22
Z

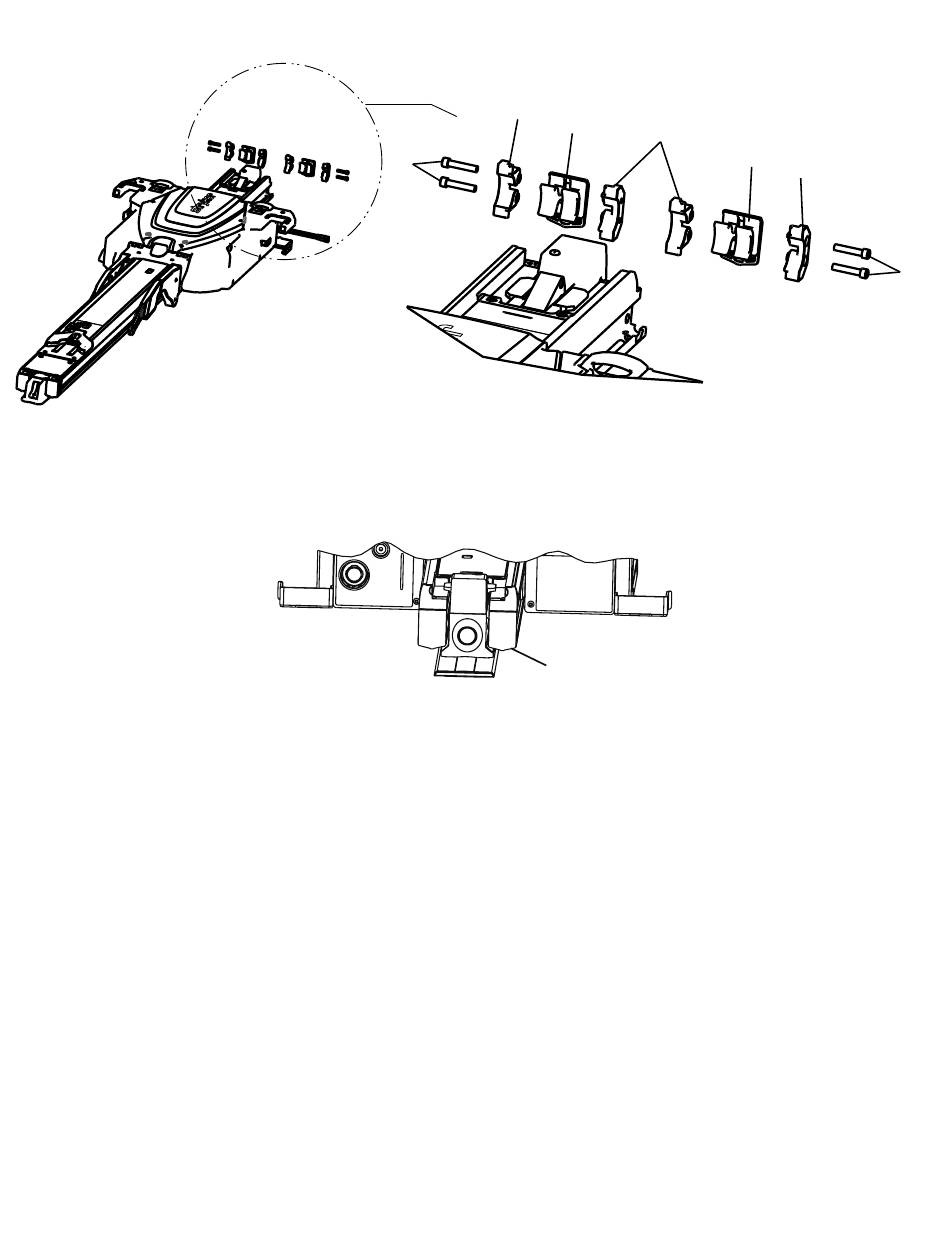

F F i i g g u u r r e e 1 1 6 6 – – A A s s s s e e m m b b l l e e r r l l e e b b l l o o c c d d e e b b u u t t é é e e
F F i i g g u u r r e e 1 1 7 7 – – B B o o s s s s e e d d e e b b u u t t é é e e f f i i x x e e
W
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
