9. Con una cinta métrica, mida la cavidad expuesta en el extremo de la cabeza y en el extremo de los pies de la placa de
suelo para personalizar las cubiertas de la placa de suelo.
10. Con una sierra, corte las dos cubiertas de la placa de suelo (6390-001-166) (E) para adaptarlas a la longitud medida en
ambos extremos (Figura 7). La placa de suelo no cabe en su soporte de acoplamiento.
N N o o t t a a - - Si monta el anclaje sobre el extremo de los pies o el extremo de la cabeza de la placa de suelo, no será
necesaria ninguna cubierta de la placa de suelo en dicho extremo.
11. Con un martillo de goma, fije cada cubierta dentro de la placa de suelo (primero el lado del gancho [F]).
N N o o t t a a - - Para desenganchar la cubierta de la placa de suelo, utilice un destornillador de hoja plana en el lateral de la
cubierta que tiene un borde elevado.
12. Asegúrese de que se instalan sellos de anclaje (G) en las ranuras del conjunto de anclaje (Figura 8). Si no se instalan
sellos de anclaje, vuelva a empujarlos al interior de las ranuras del conjunto de anclaje.
6390-809-005 Rev AA.0

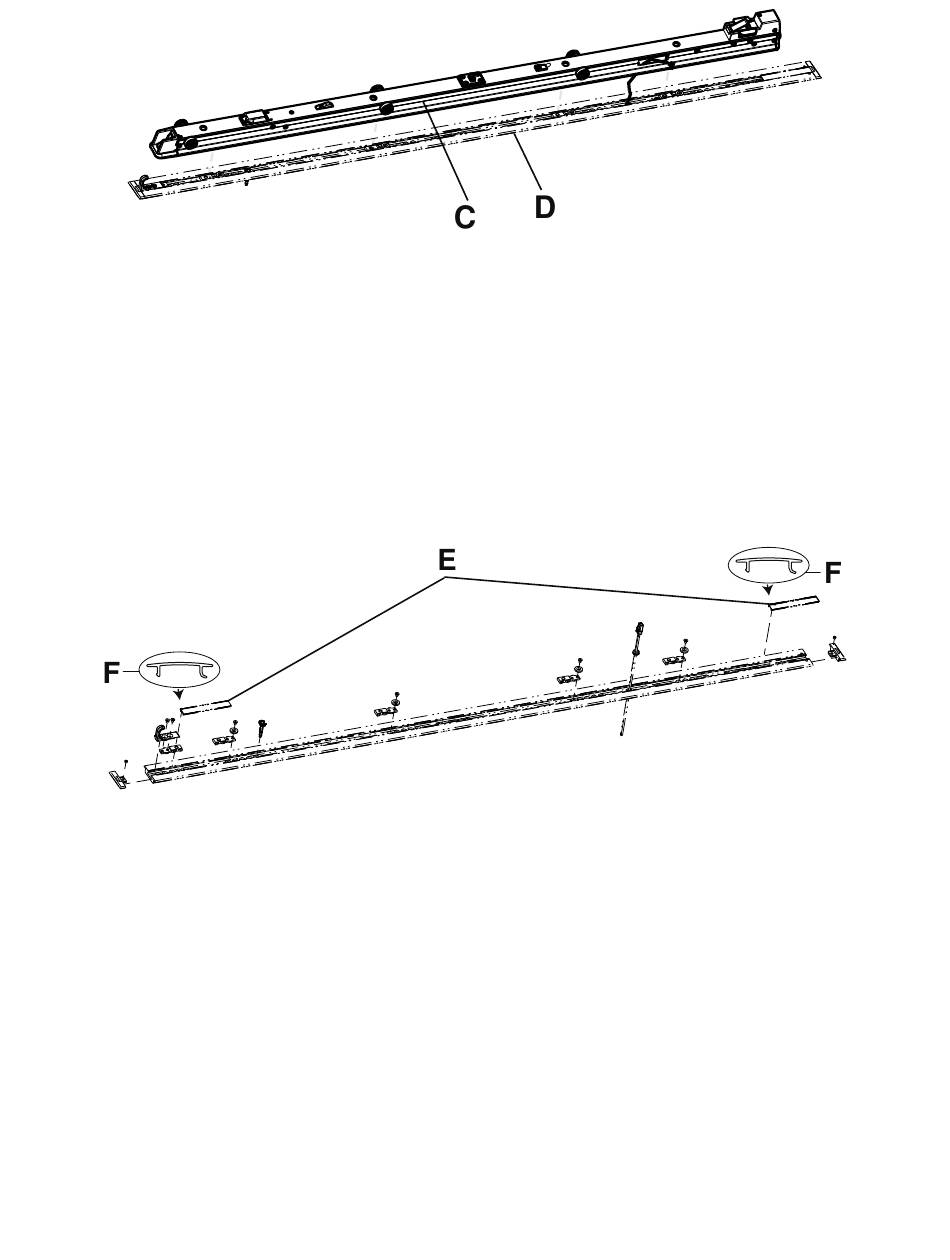

F F i i g g u u r r a a 6 6 – – C C o o n n j j u u n n t t o o d d e e a a n n c c l l a a j j e e y y c c o o n n j j u u n n t t o o d d e e p p l l a a c c a a d d e e s s u u e e l l o o
