3. Leidke esimene põrandaplaadi kinnitusklambri (6390-101-108) (Joonis 4) koht (jalutsi lähedal). See asukoht tagab
rattale enim vaba ruumi.
• Lavatsi nihutamiseks sõiduki patsiendiruumi peatsile lähemale valige teine põrandaplaadi kinnituskoht.
• Veenduge, et asukoht ei oleks esimesest asukohast kaugemal kui punktis 2 arvutatud väärtus. Jätke lavatsialusele
piisavalt ruumi sõiduki põrkerauast möödumiseks.
• Pöörake klambrit (Joonis 5), et liigutada kinnituskohta veel 2 tolli (5 cm) peaosa poole.

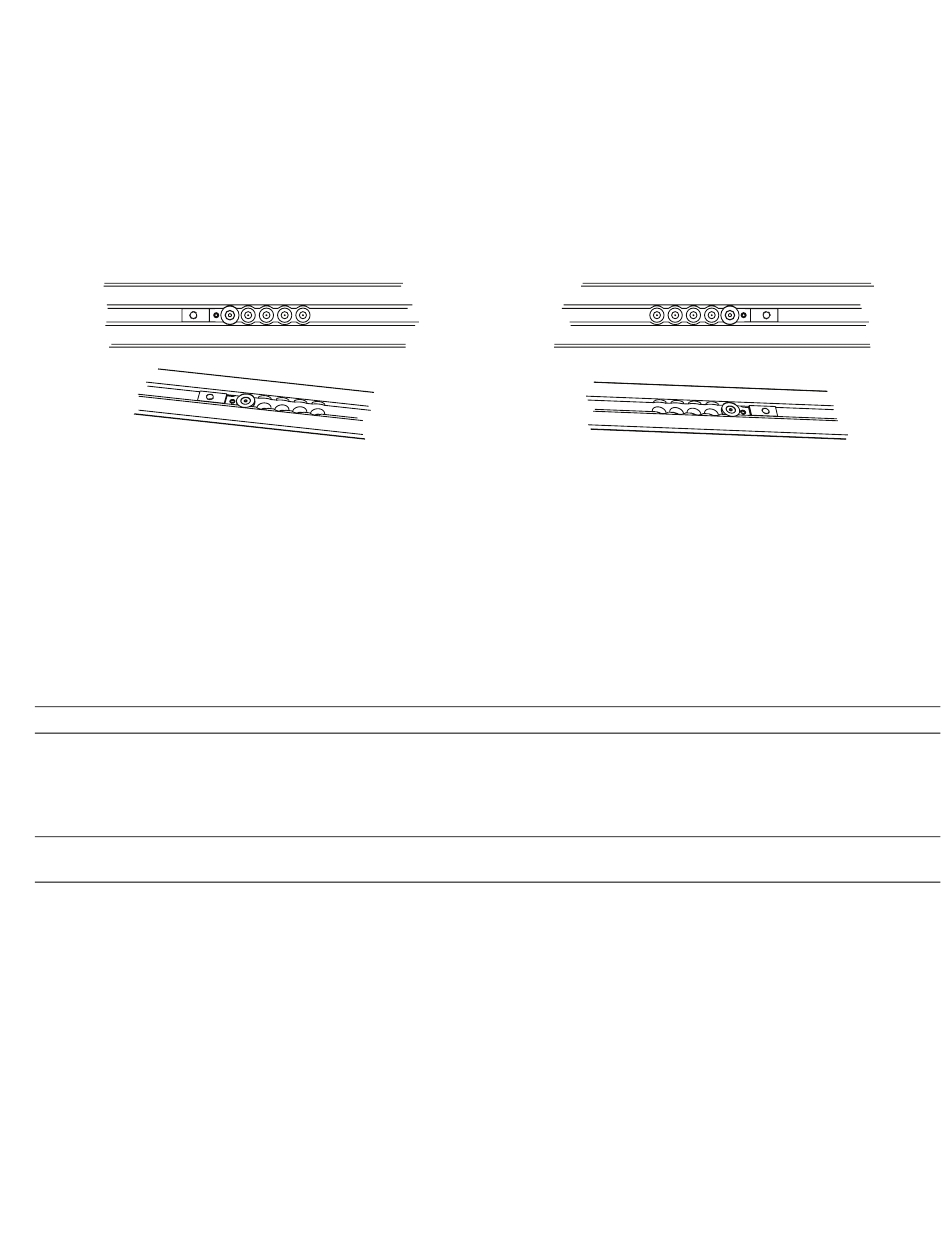

• Joonis 4 kujutab kohta, kus ratta vaba ruum põrkerauast on suurim. Joonis 5 kujutab kohta, kus ratta vaba ruum
põrkerauast on vähim, mis vastab 8-tollisele (20,3 cm) nihkele esimesest kohast. Valige asukoht, mis tagab teie
seadistuse jaoks rattale sobiva vaba ruumi. Allolevail joonistel Joonis 4 ja Joonis 5 tähistab (A) sõiduki patsiendiosa
peatsit ja (B) jalutsit.
B
J J o o o o n n i i s s 4 4 – – S S u u u u r r i i m m r r a a t t t t a a v v a a b b a a r r u u u u m m
4. 5/32-tollise kuuskantvõtme abil paigaldage lamepeakruvi (0001-194-000) alam-ankru kinnitusklambri hoidjale (6390-
001-110), et kinnitada põrandaplaadi kinnitusklamber (6390-101-108).
5. Korrake samme 3 ja 4 põrandaplaadi koostu kolmel teisel asukohal.
M M ä ä r r k k u u s s - - Nende kolme põrandaplaadi kinnitusklambri asukoht peab vastama sammus 3 valitud asukohale.
6. Viige ankru ja sõiduki vaheline kaabel (639000010135) läbi ankru põhja ja edasi välja läbi avause ankru küljel (Joonis
6).
7. Asetage ankur paigaldusaukude kohale. Viige üleliigne juhtmeosa tagasi läbi elektrikaabli kummist kaitserõnga.
H H O O I I A A T T U U S S - - Et vältida heitgaaside sisenemist sõiduki patsiendiossa, tuleb alati sulgeda kõik sõiduki kere läbivad avad.
M M ä ä r r k k u u s s - - Lisage elektriläbiviigu kummikaitsele silikoonhermeetikut, et muuta elektriläbiviik täiesti tihedaks.
8. Paigutage ankrukoost (C) ettevaatlikult põrandaplaadi koostu (D) otsa (Joonis 6) ja asetage liigne juhe põrandaplaadi
soonde. Joondage neli auku põrandaplaadi kinnitusklambritega.
E E T T T T E E V V A A A A T T U U S S T T - - Ankrukoostu paigaldades veenduge alati, et juhtmed asuvad põrandaplaadi soones ja neid ei
näpista ankrukoost.
