3. Repérer l'emplacement du premier support d'attache de plaque de plancher (6390-101-108) (Figure 4) (près du côté
pieds). Cet emplacement indique le dégagement de roues le plus important.
• Pour rapprocher la civière du côté tête du compartiment patient du véhicule, sélectionner un autre emplacement
d'attache de la plaque de plancher.
• S'assurer que l'emplacement n'est pas plus éloigné du premier emplacement que la valeur calculée à l'étape 2.
Laisser suffisamment de place à la base de la civière pour que la butée du véhicule soit dégagée.
• Retourner le support (Figure 5) pour déplacer l'emplacement de montage de 2 po (5 cm) vers le côté tête.

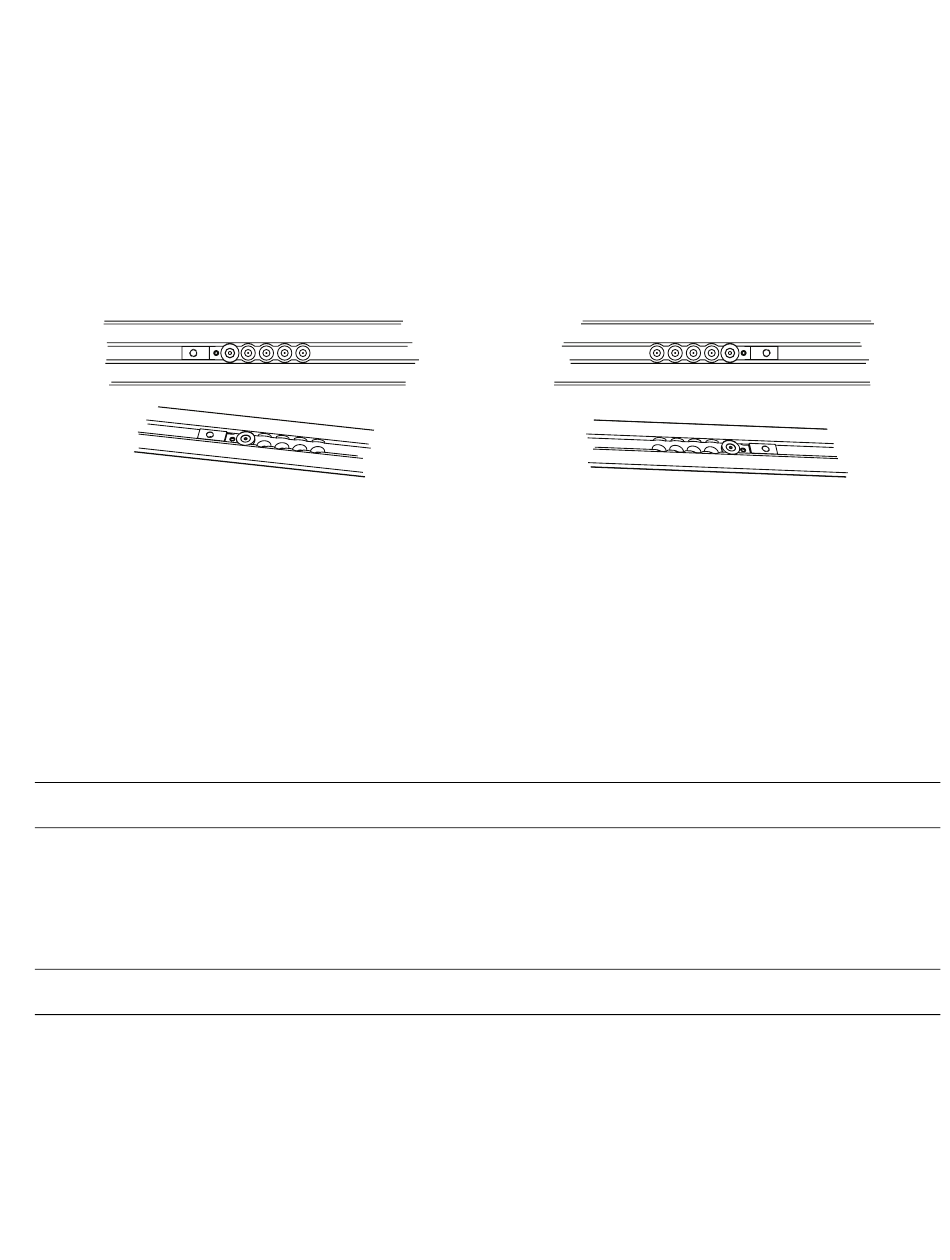

• La Figure 4 montre l'emplacement du dégagement de roues le plus important depuis la butée. La Figure 5 montre
l'emplacement du dégagement de roues le moins important depuis la butée et représente un décalage de 8 po
(20,3 cm) par rapport au premier emplacement. Sélectionner l'emplacement qui permet un dégagement de roues
approprié à l'installation. Dans la Figure 4 et la Figure 5 ci-dessous, (A) représente le côté tête du compartiment
patient du véhicule et (B) représente le côté pieds.
B
F F i i g g u u r r e e 4 4 – – D D é é g g a a g g e e m m e e n n t t d d e e r r o o u u e e s s l l e e p p l l u u s s i i m m p p o o r r t t a a n n t t
4. À l'aide d'une clé à 6 pans de 5/32 po, installer une vis d'assemblage à tête plate (0001-194-000) sur le dispositif de
retenue du support d'attache sous l'ancrage (6390-001-110) pour fixer solidement le support d'attache de plaque de
plancher (6390-101-108).
5. Répéter les étapes 3 et 4 pour les trois autres emplacements de l'ensemble de plaque de plancher.
R R e e m m a a r r q q u u e e - - La position de ces trois supports d'attache de plaque de plancher doit correspondre à l'emplacement
sélectionné à l'étape 3.
6. Passer le câble d'ancrage au véhicule (639000010135) dans le bas de l'ancrage et le faire ressortir par la fenêtre sur le
côté de l'ancrage (Figure 6).
7. Positionner l'ancrage au-dessus des trous de montage. Passer le fil excédentaire par l'œillet électrique en caoutchouc.
A A V V E E R R T T I I S S S S E E M M E E N N T T - - Toujours boucher toutes les ouvertures donnant sur l'extérieur du véhicule pour éviter que les
gaz d'échappement ne pénètrent dans le compartiment patient du véhicule.
R R e e m m a a r r q q u u e e - - Appliquer la pâte d'étanchéité à base de silicone sur l'œillet électrique en caoutchouc pour boucher
complètement le passage électrique.
8. Placer avec précaution l'ensemble d'ancrage (C) au-dessus de l'ensemble de plaque de plancher (D) (Figure 6) et
poser le fil excédentaire dans le logement de la plaque de plancher. Aligner les quatre trous sur les supports d'attache
de plaque de plancher.
M M I I S S E E E E N N G G A A R R D D E E - - Toujours s'assurer que les fils reposent à l'intérieur du logement de la plaque de plancher et ne
sont pas pincés par l'ensemble d'ancrage lors de l'installation de l'ensemble d'ancrage.
FR 16
A
B
F F i i g g u u r r e e 5 5 – – R R e e t t o o u u r r n n e e m m e e n n t t d d u u s s u u p p p p o o r r t t
A
