30. Saml stopklodsen. Ret den vedlagte indvendige spærrestopklods (639000010246) (med gevindhuller) (Y) ind efter den
vedlagte spærrestopklods (639000010243) (X) (Figur 16).
31. Skub de samlede komponenter (X og Y) ind for enden af overførselssamlingen.
B B e e m m æ æ r r k k - - Placér spærrestopklodsen sådan, at bumpet (AA) ligger nederst (Figur 17).
32. Ret spærrestopklodsen (639000010244) (med huller) (W) ind efter de samlede komponenter (X og Y), og skub den ind i
enden af overførselssamlingen.
33. Gentag trin 26-28 for at samle og installere den næste spærrestopklods.
34. Brug en 3/16 tommer sekskantnøgle til at installere de fire vedlagte cylinderskruer (0004-662-000) (to i hver side) (Z) i
overførselssamlingen (Figur 16).
35. Kontrollér hovedendens overførselsklodser visuelt for at sikre, at de er installeret i niveau med yderkanten af
overførselssamlingen uden tegn på fejlindstilling eller forkert installation.
36. Brug en T25 Torx-nøgle til at installere de to vedlagte hovedskruer (0004-665-000) (AB) til fastgøring af den vedlagte
kant på venstre overførselsdels hovedende (639000010210) og den vedlagte kant på højre overførselsdels hovedende
(639000010211) (AC) på overførselssamlingen (Figur 18).
DA 22
W
Z

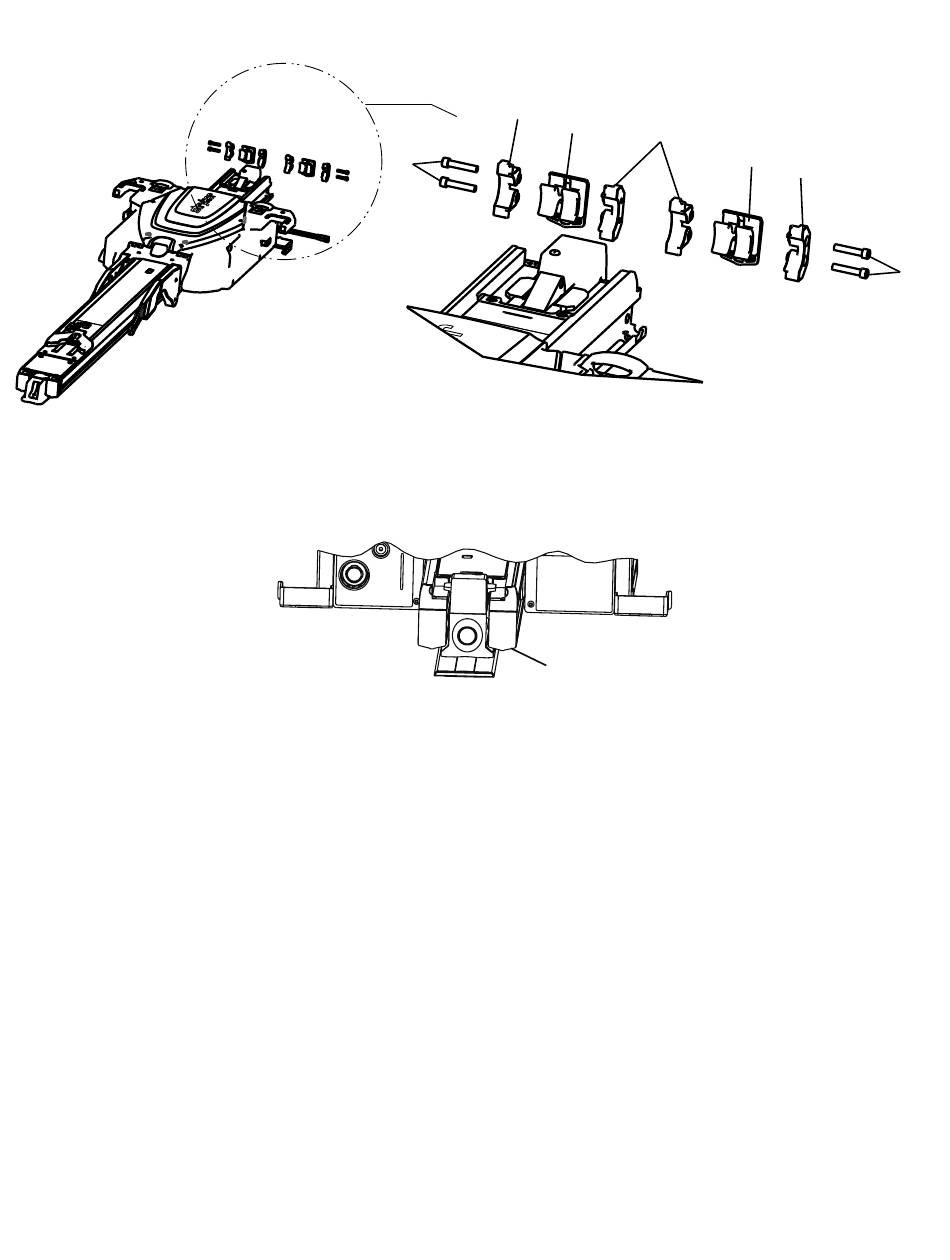

F F i i g g u u r r 1 1 6 6 – – S S a a m m l l s s t t o o p p k k l l o o d d s s e e n n
