13. Con una chiave a brugola da 3/8 pollice, installare i quattro perni di montaggio dell'elemento di ancoraggio forniti (6390-
001-150) (H) nei quattro fori del gruppo di ancoraggio (Figura 9).
N N o o t t a a
• Non serrare completamente i perni fino a che tutti e quattro i perni non siano stati allineati e innestati.
• Non schiacciare i cavi durante l'installazione del perno più vicino al lato testa dell'elemento di ancoraggio.
14. Con una chiave dinamometrica da 1/2 pollice, serrare ogni perno (H) a 60±10 ft-lb (81,3±13,5 nm) (Figura 9).

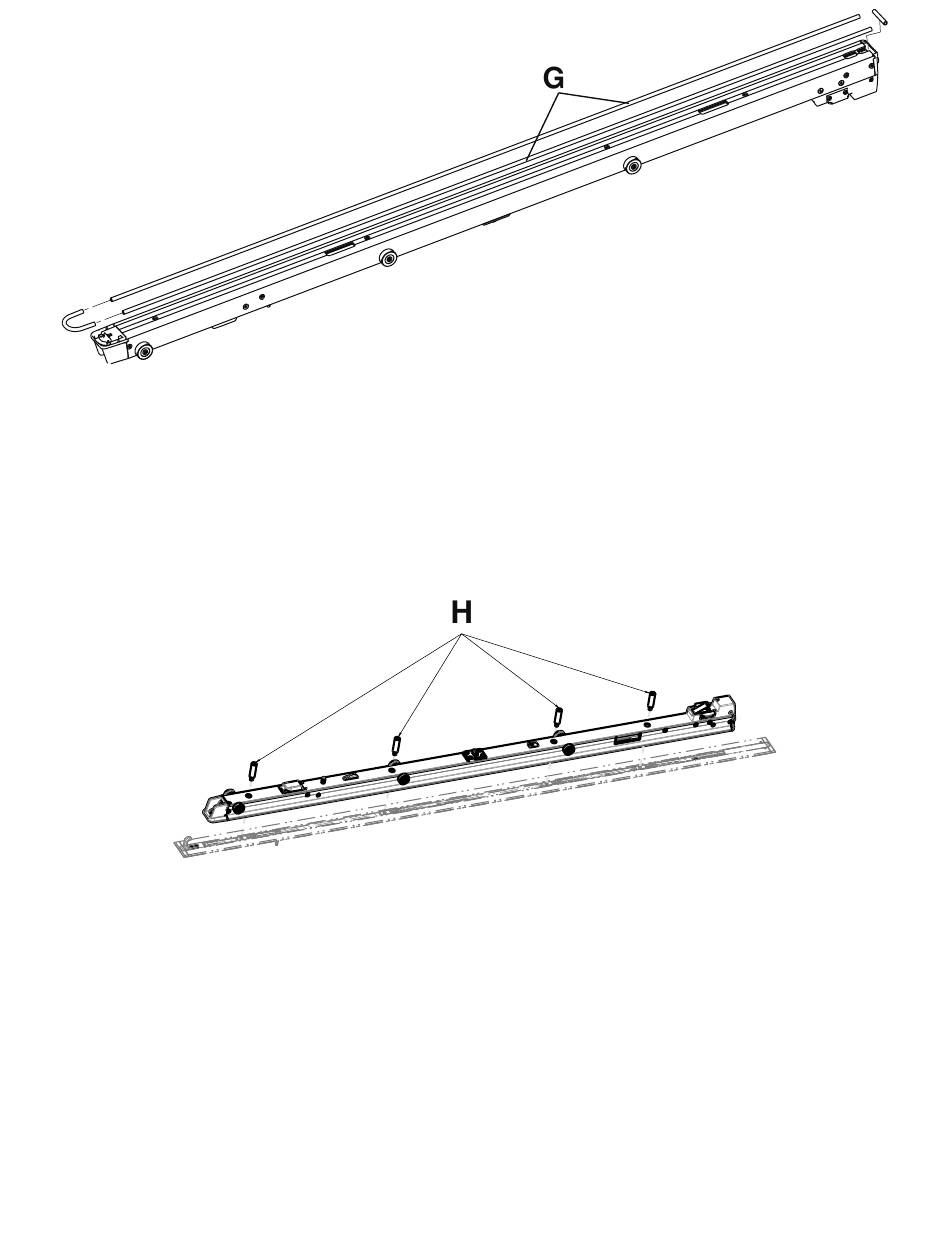

F F i i g g u u r r a a 9 9 – – I I n n s s t t a a l l l l a a z z i i o o n n e e d d e e i i p p e e r r n n i i d d i i m m o o n n t t a a g g g g i i o o d d e e l l l l ' ' e e l l e e m m e e n n t t o o d d i i a a n n c c o o r r a a g g g g i i o o
15. Sul lato dell'elemento di ancoraggio, collegare il cavo di ancoraggio al veicolo al connettore sul gruppo di ancoraggio.
16. Reinserire i connettori nel gruppo di ancoraggio.
17. Posizionare il gruppo di trasferimento (I) in modo tale che l'estremità aperta sia rivolta verso il gruppo di ancoraggio (J)
(Figura 10).
IT 18
F F i i g g u u r r a a 8 8 – – G G u u a a r r n n i i z z i i o o n n i i d d e e l l l l ' ' e e l l e e m m e e n n t t o o d d i i a a n n c c o o r r a a g g g g i i o o
