30. Ensamble el bloque del parachoques. Alinee el bloque del tope fijo interior suministrado (639000010246) (con orificios
roscados) (Y) con el parachoques del tope fijo suministrado (639000010243) (X) (Figura 16).
31. Deslice los componentes ensamblados (X e Y) hacia el interior del extremo del conjunto de transferencia.
N N o o t t a a - - Coloque el parachoques del tope fijo de manera que el saliente (AA) quede abajo (Figura 17).
32. Alinee el bloque del tope fijo (639000010244) (con orificios) (W) con los componentes ensamblados (X e Y) y deslícelos
hacia el interior del extremo del conjunto de transferencia.
33. Repita los pasos 26-28 para montar e instalar el segundo parachoques del tope fijo.
34. Con una llave hexagonal de 3/16", instale los cuatro tornillos de cabeza cilíndrica Allen suministrados (0004-662-000)
(dos a cada lado) (Z) en el conjunto de transferencia (Figura 16).
35. Inspeccione visualmente los parachoques del conjunto de transferencia del extremo de la cabeza para asegurarse de
que están instalados al ras del borde exterior del conjunto de transferencia, sin signos de mala alineación ni de
instalación incorrecta.
36. Con un destornillador de tipo Torx T25, instale los dos tornillos de cabeza cilíndrica de botón suministrados (0004-665-
000) (AB) para acoplar el ribete izquierdo del extremo de la cabeza del conjunto de transferencia del paciente
suministrado (639000010210) y el ribete derecho del extremo de la cabeza del conjunto de transferencia del paciente
suministrado (639000010211) (AC) al conjunto de transferencia (Figura 18).
ES 22
Z

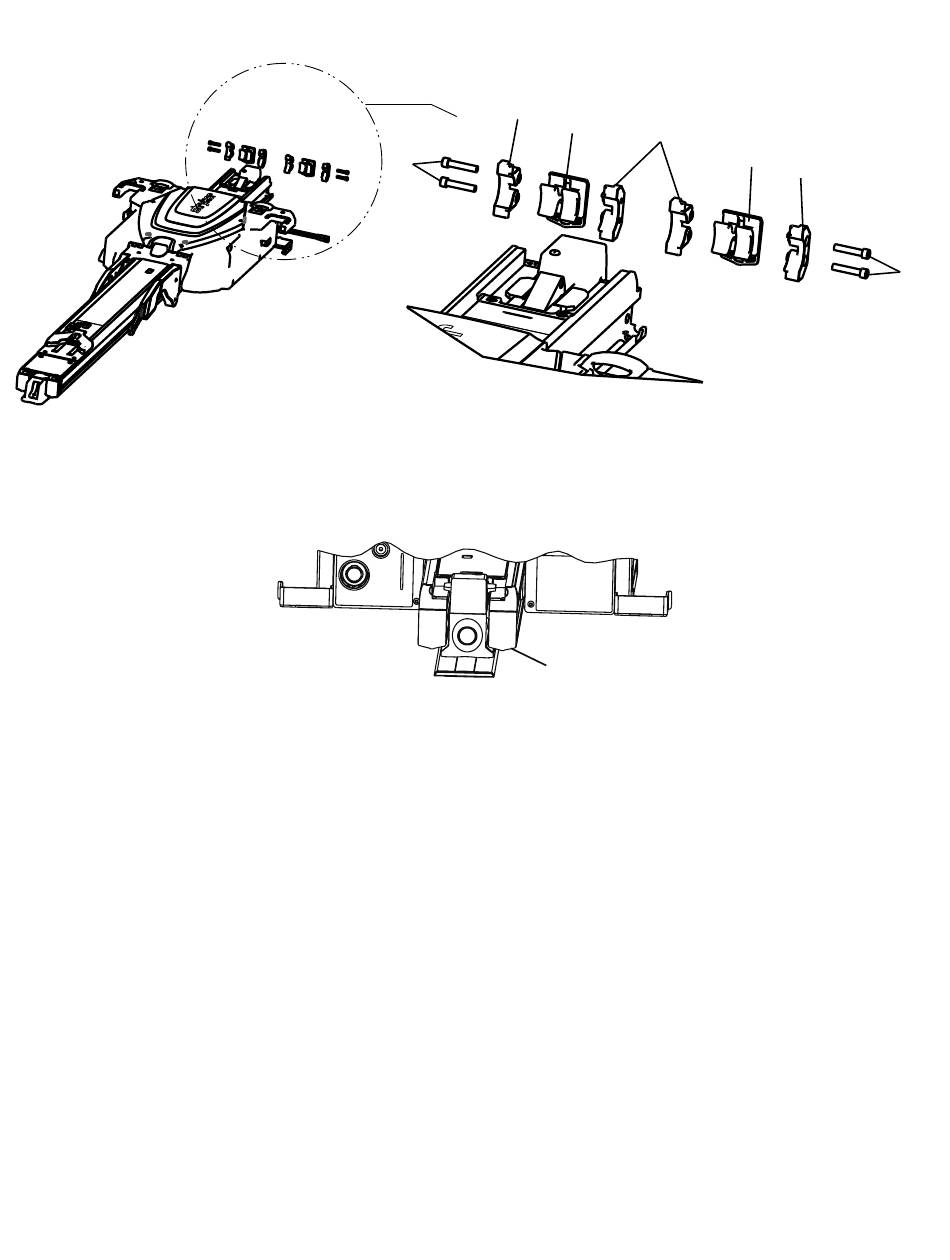

F F i i g g u u r r a a 1 1 6 6 – – E E n n s s a a m m b b l l a a j j e e d d e e l l b b l l o o q q u u e e d d e e l l p p a a r r a a c c h h o o q q u u e e s s
F F i i g g u u r r a a 1 1 7 7 – – S S a a l l i i e e n n t t e e d d e e l l p p a a r r a a c c h h o o q q u u e e s s d d e e l l t t o o p p e e f f i i j j o o
W
X
Y
AA
X
W
Z
