P P o o w w e e r r - - L L O O A A D D 組み立てキットの部品（6390-001-054）
（1）六角穴付きネジ （0004-658-
000）
（4）アンカー取り付け用ポスト
（6390-001-150）
（1）トランスファートリム、頭側端
部、左（639000010210）
（2）完全停止ブロック、ネジ式
（639000010246）
（4）フロアプレートの取り付けブラ
ケット（6390-101-108）
（1）アンカー誘導のメインカバー
（639001010101）
使 使 用 用 す す る る 追 追 加 加 部 部 品 品 （ （ 非 非 付 付 属 属 品 品 ） ）
絶縁テープ
必 必 要 要 な な ツ ツ ー ー ル ル ： ：
5/32インチ六角レンチ
マイナスドライバー
T25 Torxドライバー
手 手 順 順 ： ：
1. 車両のバンパー（装備されている場合）を上げ位置まで持ち上げます。
2. フロアプレートの終端からバンパーの終端までの距離を巻着を使用して測定し、アンカーを頭側端部の方向にどれく
らい動かせるか判断します（図 3）。
注 注 記 記 - - 測定した距離が18インチ（46 cm）未満である場合、車両の患者コンパートメントの頭側端部にP P o o w w e e r r - - L L O O A A D D
を測定距離に加えて最大18インチ（46 cm）近付けてください。
警 警 告 告 - - バンパーとの間隔を必ず空けてください。バンパーとの間隔が不適切な場合、患者や操作者が怪我をする可能
性があります。
6390-809-005 Rev AA.0
（4）六角穴付きネジ （0004-662-
000）
（1）トロリー磁気アクティベーター
（6390-001-106）
（2）完全停止バンパー
（639000010243）
（2）完全停止ブロック、貫通穴式
（639000010244）
（4）サブアンカー取り付けブラケッ
ト（6390-001-110）
巻き尺
3/8インチ六角レンチ
1/2インチドライブ トルクレンチ > 60
ft-lb (81.3 Nm)

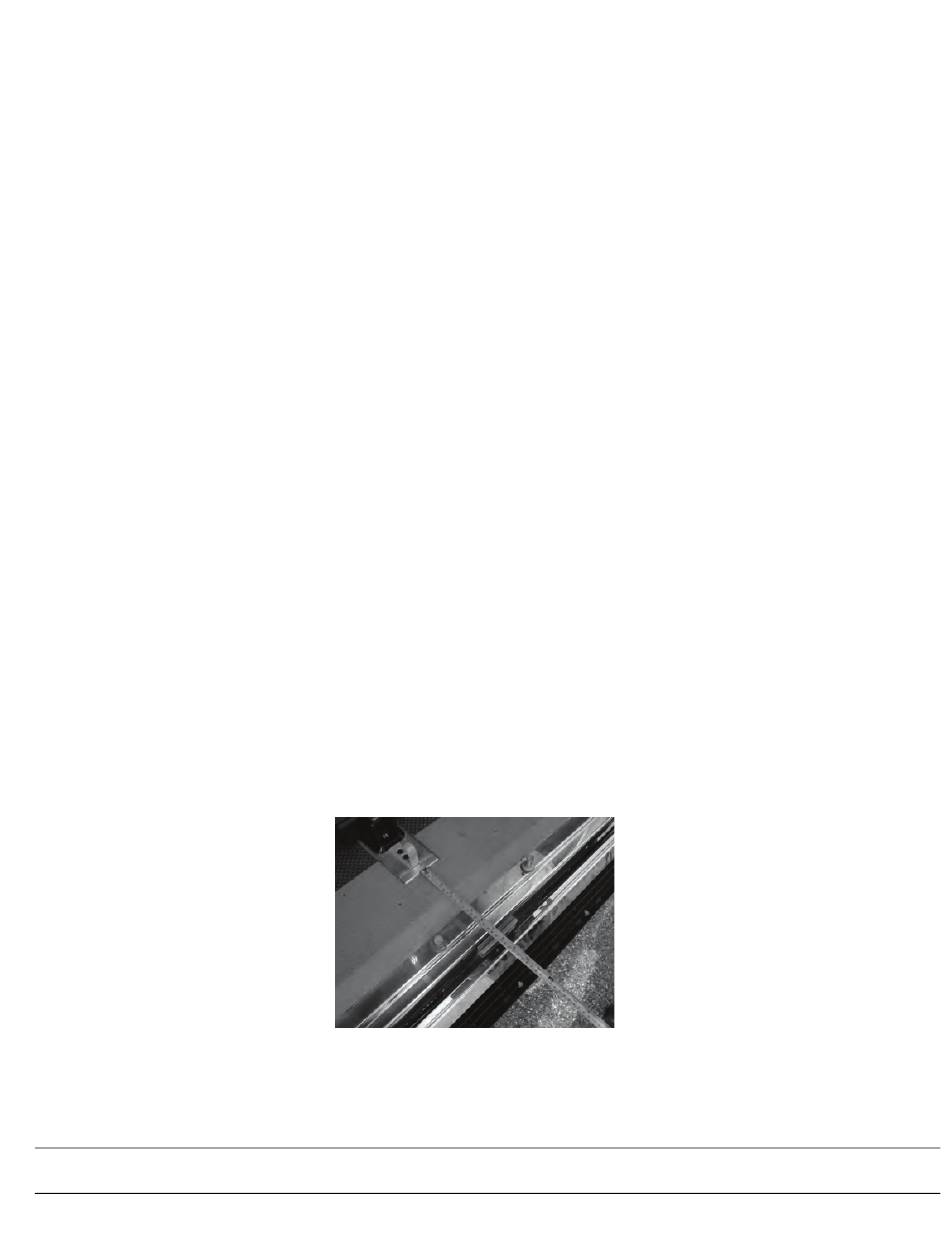

図 図 3 3 – – ア ア ン ン カ カ ー ー 設 設 置 置 用 用 の の 測 測 定 定
（6）ボタンヘッドキャップネジ
（0004-665-000）
（1）トリム、頭側端部、右
（639000010211）
（1）トランスファー摩耗パッド、足
側端部（6390-001-225）
（4）平頭ネジ（0001-194-000）
（2）フロアプレートカバー、短
（6390-001-166）
のこぎり
3/16インチ六角レンチ
ゴム製ハンマー
