9. Mit einem Maßband die freiliegende Aussparung am Kopfende und am Fußende der Bodenplatte messen, um die
Bodenplattenabdeckungen anzupassen.
10. Mit einer Säge die beiden Bodenplattenabdeckungen (6390-001-166) (E) so zurechtschneiden, dass sie an beiden
Enden der gemessenen Länge entsprechen (Abbildung 7). Die Bodenplattenabdeckung passt nicht über die
Befestigungshalterung für die Bodenplatte.
H H i i n n w w e e i i s s - - Wenn der Anker über dem Fußende oder Kopfende der Bodenplatte zusammengebaut wird, ist an diesem
Ende keine Bodenplattenabdeckung erforderlich.
11. Mit einem Gummihammer jede Bodenplattenabdeckung in die Bodenplatte bis zum Einrasten einhämmern (mit der
Hakenseite (F) voran).
H H i i n n w w e e i i s s - - Zum Lösen der Bodenplattenabdeckung einen Flachschraubendreher an der Seite der Abdeckung mit
vorstehendem Rand verwenden.
12. Sicherstellen, dass alle Ankerdichtungen (G) in den Nuten der Ankerbaugruppe installiert sind (Abbildung 8). Wenn die
Ankerdichtungen nicht installiert sind, werden sie wieder in die Nuten der Ankerbaugruppe gedrückt.
6390-809-005 Rev AA.0

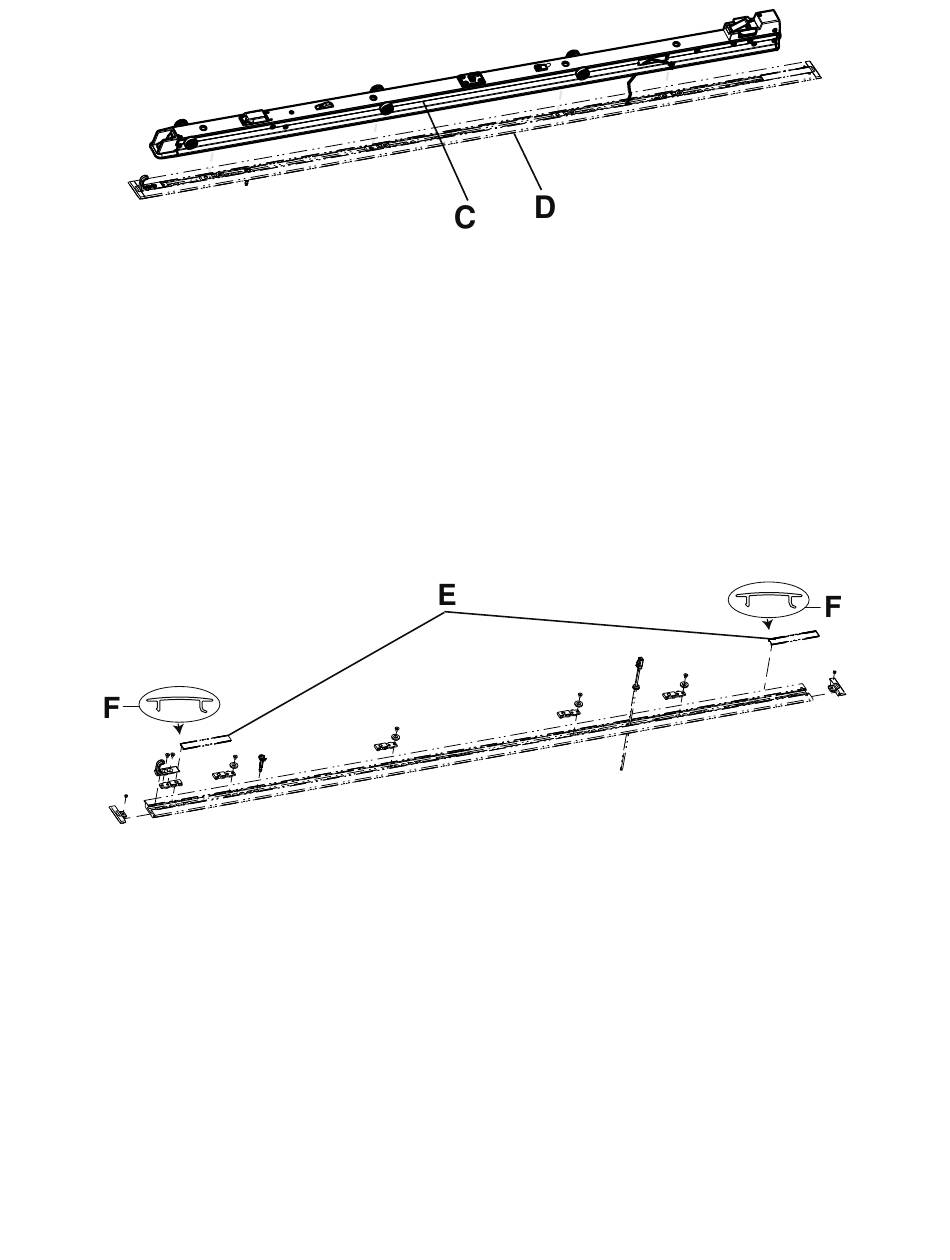

A A b b b b i i l l d d u u n n g g 6 6 – – A A n n k k e e r r b b a a u u g g r r u u p p p p e e u u n n d d B B o o d d e e n n p p l l a a t t t t e e n n b b a a u u g g r r u u p p p p e e
A A b b b b i i l l d d u u n n g g 7 7 – – B B o o d d e e n n p p l l a a t t t t e e n n a a b b d d e e c c k k u u n n g g e e n n s s c c h h n n e e i i d d e e n n
